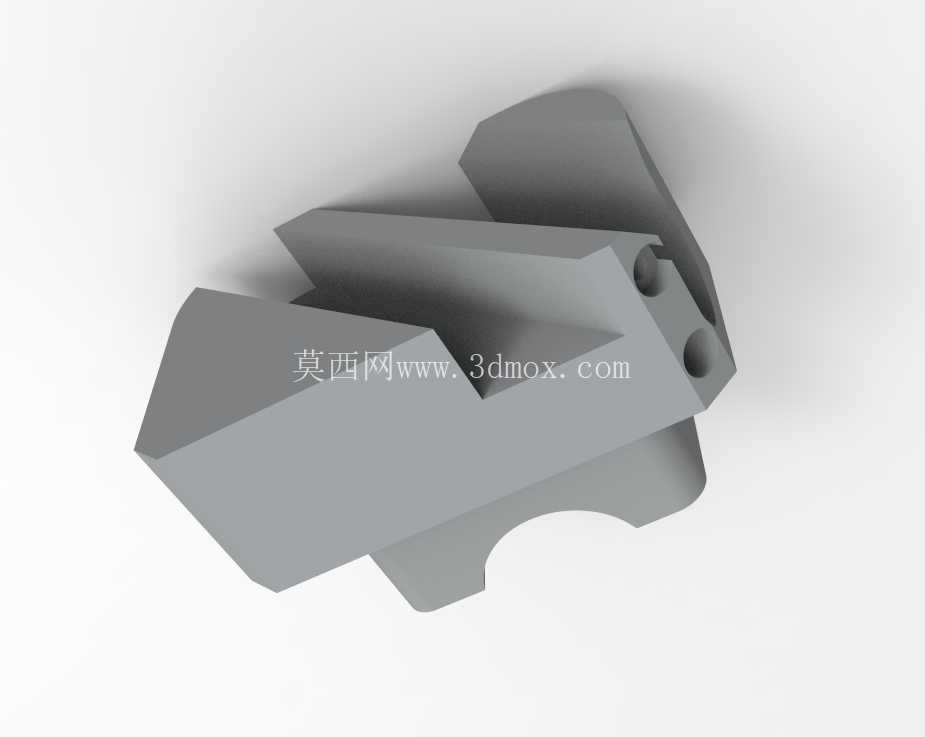

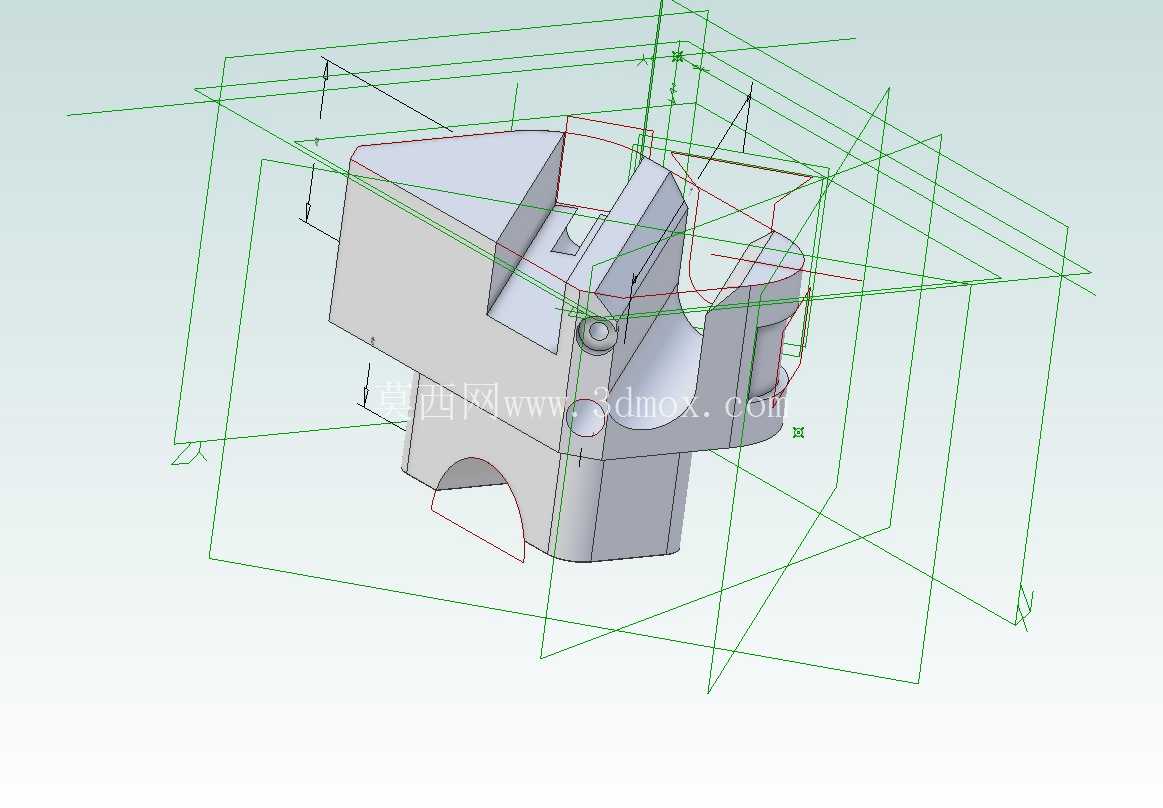

Alibre扫掠曲面练习用扫描平面结构

在压铸模具的前期结构验证环节，扫掠曲面的成型精度直接决定了后续模腔加工的合模间隙，而扫描平面作为扫掠特征的基准参照，是整个曲面构建逻辑里最容易被忽略却直接影响成型质量的核心要素。很多刚接触压铸模设计的工程师容易把扫描平面当成简单的草绘基准面，实际上在处理带复杂侧向抽芯的压铸件结构时，扫描平面的位置偏移0.1毫米，最终扫掠出来的分型面就会出现0.3毫米以上的错位，直接导致后续试模时出现飞边、粘模的问题。

做这类扫掠平面的练习，核心不是掌握软件的操作指令，而是要建立基准面和产品脱模方向、模架安装边界的匹配逻辑。比如在做汽车类压铸件的分型面扫掠时，扫描平面不能直接选系统默认的三个基准面，要先根据产品的最大投影轮廓确定主分型方向，再沿着扫掠轨迹的法向逐段调整平面的倾斜角度，保证每一段扫掠截面的投影都和脱模方向保持垂直，避免出现倒扣结构。实际生产中，很多中小型压铸厂的模面返工问题，都出在前期扫掠基准选择时没有对齐安装边界，导致加工出来的模腔和模架的定位销孔出现偏移，最后只能靠烧焊补模来修正，既耽误交期也影响模具的使用寿命。

从结构特性来看，这类用于扫掠练习的扫描平面，不需要做额外的工艺倒角或者避让结构，重点是要还原真实模具设计里的基准参照逻辑：平面的边界要完全覆盖扫掠轨迹的最大轮廓，平面和轨迹线的交点要设置在轨迹的曲率变化最小处，避免扫掠过程中出现曲面扭曲。很多新手在练习时容易把扫描平面做的过小，导致扫掠出来的曲面在边缘处出现收敛褶皱，放到实际加工里，这种褶皱位置在数控铣加工时会出现跳刀，加工出来的模面会有明显的刀痕，后续抛光要多花两到三倍的工时。

在安装边界的匹配上，扫描平面的定位要和模架的定模板安装面保持平行，平面的原点要和模架的中心基准对齐，这样后续构建的所有扫掠特征都能直接和模架的定位孔、导柱孔做坐标匹配，不需要后续再做整体坐标偏移。之前接触过不少刚入行的工程师，做曲面时习惯随便选个面做扫描基准，最后整个模腔的坐标和模架偏了十多毫米，导入加工编程软件时还要重新找正坐标，很容易出现加工坐标系选错导致的模坯报废问题。

另外在处理带圆弧过渡的压铸件分型面时，扫描平面的角度要顺着圆弧的切线方向做渐变调整，不能用固定角度的平面去扫掠整个轨迹，不然做出来的曲面会出现明显的棱角，不符合压铸件的脱模斜度要求。比如做电机外壳类的压铸件分型面，扫掠轨迹是沿着外壳的圆弧边缘走的，这时候每间隔20毫米就要调整一次扫描平面的倾斜角度，保证扫掠出来的曲面有1.5度左右的脱模斜度，这样生产时铸件开模才不会刮伤表面。这类练习的本质是让设计者建立基准和工艺、加工、安装全流程的关联思维，而不是单纯的软件操作训练，毕竟所有的三维建模最终都是要服务于实际生产加工，脱离了工艺和安装边界的模型，哪怕曲面做的再顺滑，也没法直接用到实际生产里。

平时做这类练习的时候，可以多对照车间里实际在用的压铸模分型面结构，去反推当时设计时扫描平面的选择逻辑，看看不同结构的产品，基准面的位置、角度、边界大小是怎么调整的，练得多了就能形成肌肉记忆，拿到产品数模就能快速确定合适的扫掠基准位置，减少后续设计出错的概率。毕竟在模具设计行业，效率和准确率都是靠这些细节的积累堆出来的，一个基准面的选择看似小事，实则牵一发而动全身，影响整个模具从设计到加工再到试模的全流程周期。
