封闭式数控光纤激光切割加工设备

这款封闭式数控激光切割设备，主要面向钣金加工、五金制品、工程机械配件、机箱机柜生产等场景的金属板材加工作业，可覆盖碳钢、不锈钢、铝合金、铜板等常见金属材料的高精度切割需求，相比传统等离子切割、冲床加工，它无需接触工件表面，不会产生刀具损耗，也省去了多套冲压模具的开制成本，在小批量定制件、复杂轮廓工件的加工场景下优势尤为明显。

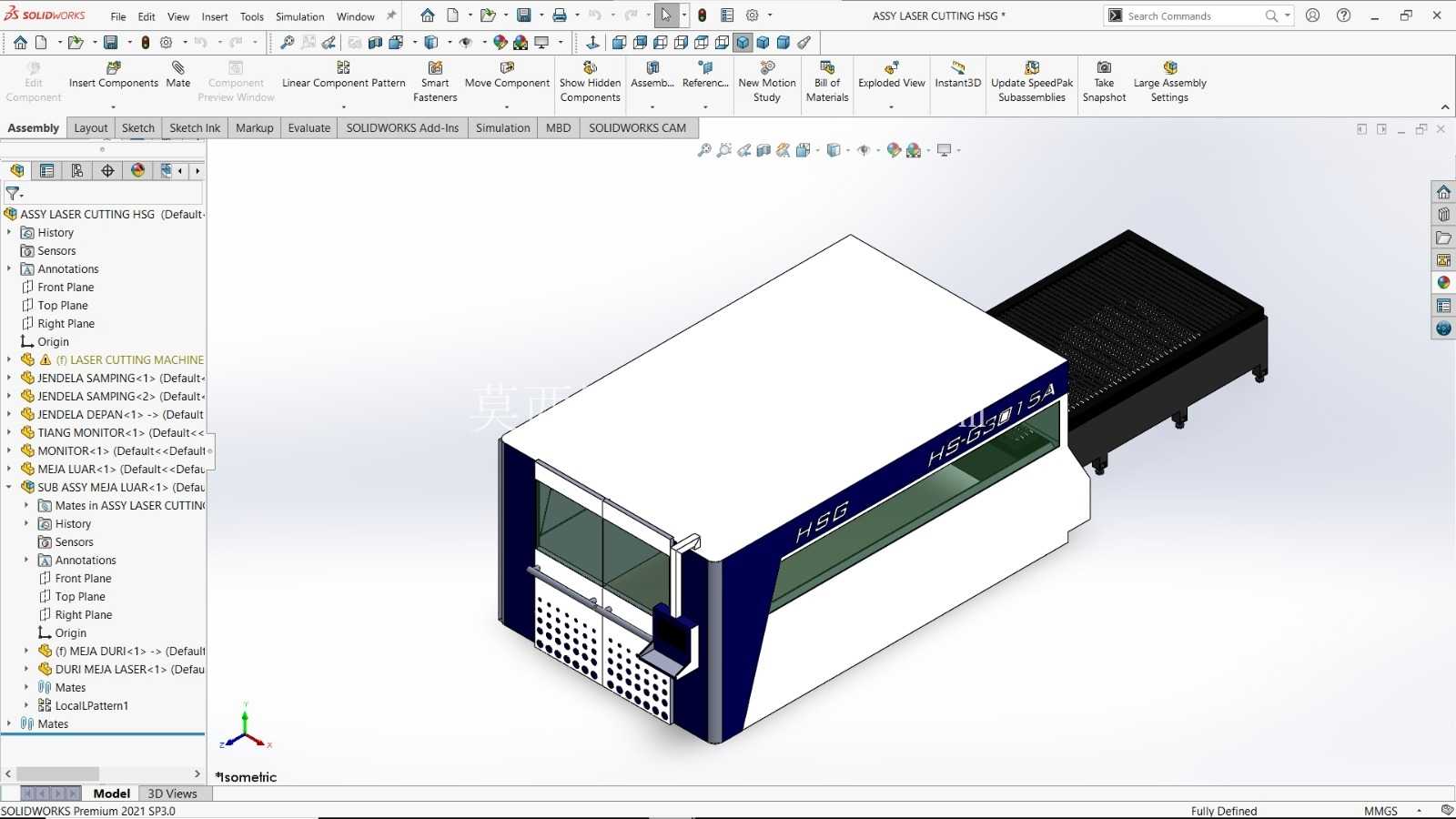

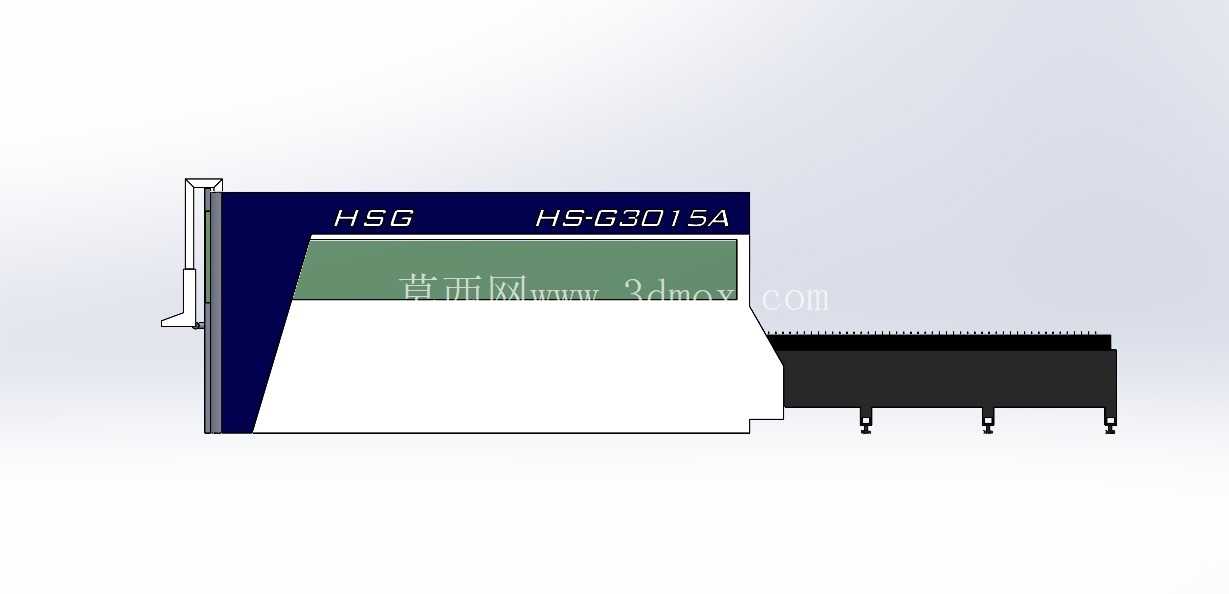

从结构设计逻辑来看，整机采用分体式布局，主机切割舱与侧置的电气柜、除尘接口模块分离布置，切割舱主体为全封闭外防护结构，正面设置带观察窗的安全防护门，观察窗采用激光防护等级的深色滤光玻璃，既可以让操作人员实时观察舱内切割状态，又能阻挡切割过程中产生的激光漫反射、飞溅火花对人员造成伤害；防护门下部设置通风格栅，配合舱内的除尘风道，可将切割产生的烟尘快速导向设备后部的除尘接口，外接工业除尘系统后就能维持车间内的作业环境整洁。设备侧方延伸的模块为交换工作台的驱动与承托部分，双交换台的设计可以让操作人员在设备切割作业的同时，在外部工作台完成待加工板材的上料、已加工工件的下料操作，大幅减少设备待料停机时间，提升整体加工效率。

在功能实现层面，设备搭载的数控系统可对接主流的CAD/CAM编程软件，支持导入DXF、DWG等格式的加工图纸，自动生成切割路径，还能根据板材厚度、材质自动匹配切割功率、进给速度、辅助气体压力等参数，切割头自带自动调焦功能，可在切割过程中根据板材表面起伏实时调整焦距，避免因板材不平整导致的切不透、断面粗糙等问题；切割头还配备碰撞保护结构，一旦在快速移动过程中碰到翘起的工件或者工装，会立即触发停机保护，避免切割头损坏造成高额维修成本。设备的X、Y轴传动采用齿轮齿条加直线导轨的组合结构，Z轴采用滚珠丝杠传动，配合伺服电机的高精度驱动，可保证高速移动下的定位精度与重复定位精度，满足薄板高速切割、厚板精密切割的不同工艺需求。

从安装边界与尺寸适配角度考虑，这类G3015规格的激光切割机，有效加工幅面为3000mm×1500mm，可覆盖市面上绝大多数常规尺寸的金属整板加工需求，无需提前对板材进行裁切开料；主机部分的安装占地需要预留足够的操作与维护空间，设备正面需要预留至少1.5m的开门操作空间，侧方交换台位置需要预留2m左右的上下料作业空间，后部需要预留0.8m以上的除尘管道连接与电气维护空间，设备安装地面需要做硬化处理，平面度误差控制在2mm以内，避免因地面沉降导致设备机架变形，影响传动精度与切割效果。设备的外接需求包含三相动力电源、压缩空气气源、工业除尘系统接口，部分高功率机型还需要配套工业冷水机为激光器与切割头提供恒温冷却，安装时需要提前规划好各类管线的走向，避免管线交叉影响作业安全。

在实际生产应用中，这类封闭式激光切割机既可以用于小型加工门店的零散件加工，也可以接入规模化生产的钣金生产线，配合自动上下料机构实现无人化连续作业；相比开放式激光切割机，全封闭结构能更好地控制激光辐射与烟尘扩散，更符合现代化车间的安全生产与环保要求，设备外罩采用模块化钣金拼接设计，后期维护时可以快速拆卸对应位置的护板，方便对内部传动部件、光路系统进行检修保养，降低日常维护的时间成本。
