龙门式数控机床电机桁架结构设计

在重型数控加工车间的产线布局里，龙门式数控机床的跨距行程往往决定了大尺寸工件的加工适配能力，而电机桁架作为驱动端的核心承载构件，其结构刚性直接影响进给系统的动态响应精度。日常加工场景中，这类桁架需要承载伺服进给电机的安装载荷，同时要兼顾传动组件的走线布局、行程末端的硬限位触发面安装，以及日常维护时的检修操作空间，很多现场调试遇到的进给抖动、定位偏差问题，追根溯源往往能查到桁架安装面的平面度超差、筋板布局不合理导致的共振问题。

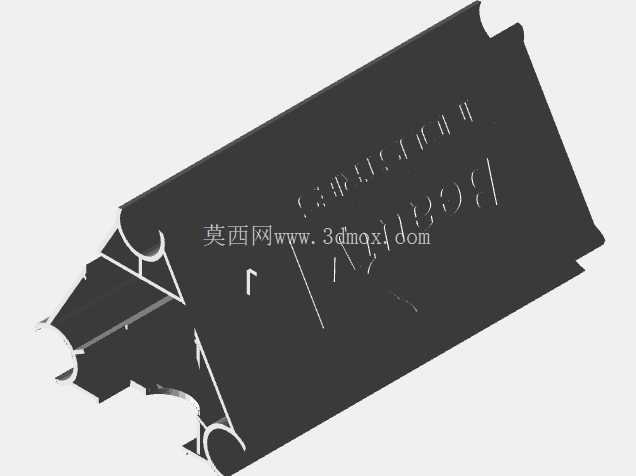

从结构设计逻辑来看，这个桁架构件采用了一体化的折弯成型主体，边缘设置的翻边结构并非工艺冗余，而是为了提升长条形构件的截面惯性矩，在不额外增加整体壁厚的前提下，降低长跨距下的自重挠度——毕竟龙门机床的X向行程动辄数米，桁架如果自重过大，会额外增加直线导轨的副载荷，长期运行会加剧导轨滚道的磨损，直接影响设备的精度保持周期。构件上预留的多个异形缺口，分别对应电机安装止口、同步带轮的避让空间、拖链的固定端安装位，每一处缺口的边缘都做了圆弧过渡处理，避免应力集中导致的长期交变载荷下的疲劳开裂，这一点在高速进给的机床上尤为重要，频繁的加减速会让构件承受持续的交变应力，直角缺口的应力集中系数能达到2.5以上，很容易成为疲劳失效的起始点。

实际安装边界上，这个桁架的两端通过定位销孔与龙门床身的立柱端面配合，安装面的粗糙度要求控制在Ra1.6以内，保证连接刚性，避免结合面出现微观间隙导致的传动滞后。构件上的安装孔位采用了长圆孔与圆孔组合的定位方式，既可以在装配时补偿焊接、加工带来的位置度误差，又能保证电机安装后的同轴度调整余量，现场装配时不需要额外配做修磨，就能把电机输出轴与丝杠传动端的同轴度调整到0.02mm以内，大幅缩短产线装配的调试周期。

从功能适配角度来说，这个桁架并非通用型的安装支架，而是专门匹配20个模块化组件组成的快换式龙门机床结构，每个构件的接口都做了标准化设计，在设备改造、功能扩展时，可以直接替换对应模块，不需要对床身主体进行二次加工。比如后续需要加装更高功率的进给电机时，只需要调整桁架上的电机安装止口衬套，不需要重新设计整个承载结构，这种模块化的设计思路，能大幅降低设备全生命周期的维护成本，也方便用户根据自身的加工需求，灵活配置不同的进给驱动方案。

很多初级结构设计人员在做这类承载构件时，往往会盲目增加壁厚来提升刚性，反而导致构件自重过大，增加驱动系统的负载，这个桁架的筋板布局采用了变间距设计，在电机安装的载荷集中区域加密筋板，在走线、避让的区域适当减少筋板数量，在保证整体刚性满足15m/min高速进给无共振的前提下，把构件自重控制在了合理区间，既不会给导轨增加额外负载，也能满足长期运行的精度保持要求。构件表面的安装凸台都做了等高处理，所有安装面的高度差控制在0.05mm以内，保证电机、限位开关、拖链等附件安装后不会出现偏斜，避免后续运行中出现干涉、磨损等问题。

在实际加工场景中，这类桁架还要承受加工过程中产生的切削振动传导，所以结构的固有频率需要避开伺服电机的常用工作频段，设计时通过模态分析调整筋板的厚度与布局，让构件的一阶固有频率高于电机最高转速对应的振动频率，避免运行中出现共振，这也是为什么很多同类型构件看起来结构相似，实际使用时的稳定性却差距明显的核心原因——细节处的筋板布局、截面形状设计，直接决定了构件的动态性能。
