增量式实心轴旋转编码器结构设计

　　在自动化生产线的工位定位、伺服电机的闭环转速反馈、数控机床的主轴转角检测、输送线的物料计数等场景里，这类实心轴旋转编码器是核心的位置反馈部件，它能将转轴的角位移、角速度转换成可被PLC、运动控制器识别的电信号，为整套设备的运动控制提供精准的位置基准。做这类编码器的结构设计时，首先要考虑的是安装适配性，这款产品采用法兰式安装结构，前端法兰盘上均匀分布的安装孔位，能直接适配市面上多数常规安装支架的孔距，不需要额外做转接板，能减少现场安装的调整工作量。伸出的实心轴是标准圆柱轴径，轴端做了倒角处理，方便和被测转轴通过联轴器对接，对接时要注意预留适当的轴向窜动间隙，避免轴承受额外的轴向力影响使用寿命。

　　外壳采用圆柱形封闭结构，主体外壳做了发黑防锈处理，法兰端和轴伸处的配合间隙做了密封设计，能阻挡车间里的切削液飞溅、粉尘侵入内部的码盘与光电检测组件，在普通机加工车间、装配流水线的环境下能长期稳定工作。内部的码盘固定在转轴上，转轴通过高精度轴承支撑在外壳内部，转动时的径向跳动控制在极小范围内，能保证光电检测组件读取码盘刻度时的信号稳定性，不会因为转轴晃动出现计数脉冲丢失的问题。设计时特意将出线端设置在外壳尾部，不会和前端的安装结构、联轴器产生干涉，布线时可以顺着设备机架走线，避免线缆被运动部件剐蹭。从安装边界来看，这款编码器的整体外径属于常规通用尺寸，安装时不需要在设备上预留过大的安装空间，只要保证法兰安装面和被测转轴的垂直度，就能让轴承受力均匀，延长轴承的使用寿命。在实际选型应用中，这类编码器常被用在包装机械的送膜辊转速检测、自动化仓储堆垛机的行走位置反馈、纺织机械的罗拉转速同步控制等场景，它的实心轴结构相比空心轴编码器，适配性更强，不需要套在被测轴上，哪怕被测轴端有台阶、或者轴伸长度较短，都能通过柔性联轴器完成连接，对安装现场的轴加工精度要求更低。

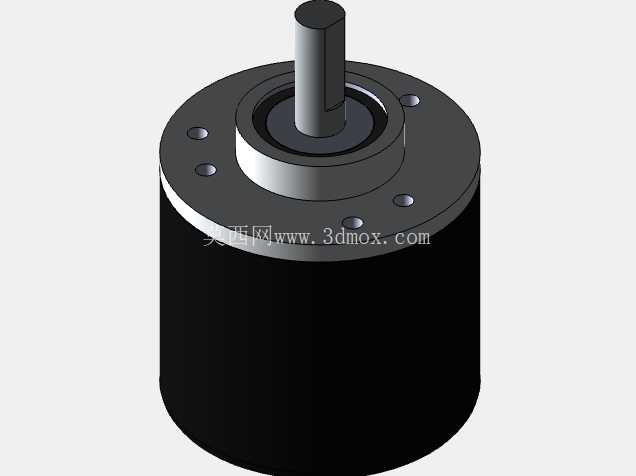

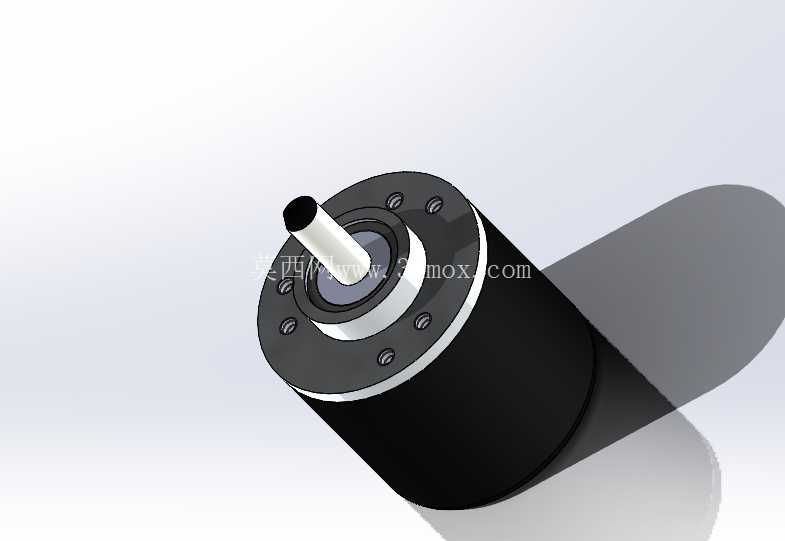

　　做三维建模的时候，要重点还原法兰盘上安装孔的位置度、轴伸的直径公差、轴承位的配合尺寸，这些尺寸直接影响后续实际加工装配的精度，如果安装孔的位置度偏差过大，现场安装时会出现螺丝无法穿入、或者强行安装后转轴和安装面不垂直的问题；轴伸的直径公差如果超差，会导致联轴器装不进去，或者配合间隙过大出现传动空程，影响检测精度。外壳的壁厚设计也经过考量，既要保证足够的结构强度，在安装拧紧螺丝时不会出现壳体变形，又要控制整体重量，不会给被测转轴带来额外的径向负载。轴伸处的密封结构采用嵌套式油封，既能在转轴高速转动时保持密封效果，又不会产生过大的转动阻力，避免增加被测轴的负载扭矩。

　　在实际设备调试中，这类编码器的输出脉冲数和被测机构的运动行程是直接对应的，建模时还原的结构尺寸能帮助工程师提前做安装干涉检查，提前确认联轴器的选型长度、安装支架的固定位置，避免现场安装时才发现空间不足需要重新加工支架的问题。很多刚接触设备设计的工程师容易忽略编码器安装时的同轴度要求，其实从三维模型里就能提前模拟对接状态，保证编码器轴和被测轴的同轴度在允许范围内，能大幅减少后期运行时的轴承磨损、信号不稳定问题。这款编码器的整体结构没有多余的复杂外形，所有结构都是为了保证检测精度、安装便利性和环境适应性设计的，法兰盘上的安装孔做了沉头设计，安装螺丝拧入后不会突出法兰表面，不会和周边的部件产生刮碰。尾部的外壳做了轻微的收腰处理，方便安装时手持对位，也能和线缆接头处的护套更好的贴合，提升尾部的线缆防护能力。
