10吨量程储罐装配称重传感装置结构

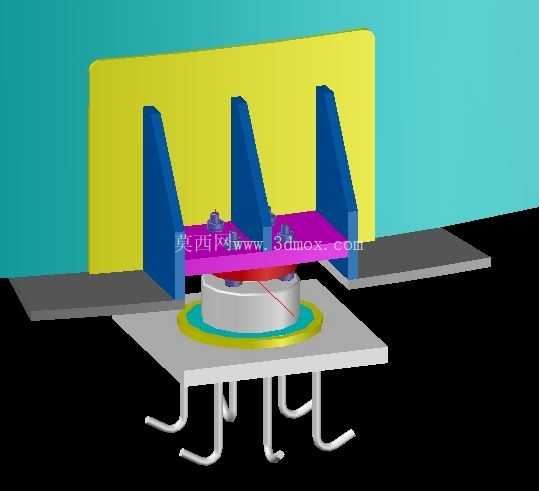

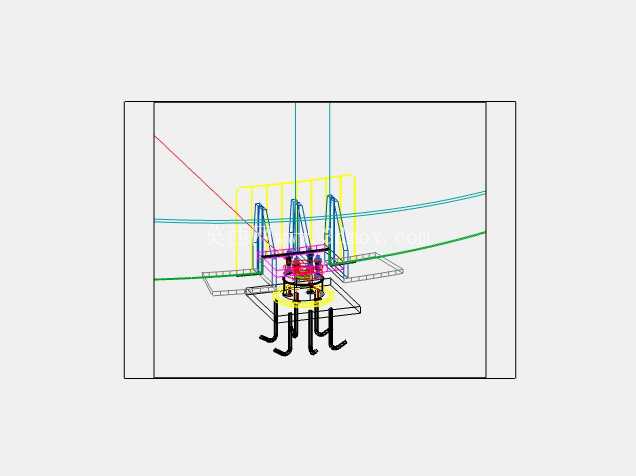

　　这套10吨量程的储罐称重装配结构，核心服务于化工、粮油、仓储领域的立式储料罐载荷实时监测场景，在实际产线布局中，这类称重单元往往作为原料入库、配料投料、库存盘点的核心计量节点，替代传统的液位换算、地磅复核方案，能直接规避介质密度波动、罐壁挂料、罐体变形带来的计量误差，尤其适合粘稠浆料、粉体颗粒类易挂壁储料的重量统计。从结构设计逻辑来看，整套装配没有采用市面上常见的悬浮式三点/四点称重布局，而是针对单支点承载的安装场景做了适配：底部的锚栓式安装脚直接与混凝土基础预埋板配合，六根弯折的地脚结构能同时承受垂直方向的额定载荷与水平方向的侧向冲击力，避免物料进罐时的流体冲击、厂区设备运行的振动导致传感器移位，这一点在大吨位称重场景里尤为关键——很多现场称重失效的案例，都源于安装底座抗侧移能力不足，长期受交变载荷后传感器受力轴线偏移，最终出现计量漂移甚至传感器芯体损坏。

　　中间的称重传感单元采用压式承载结构，上下两端的定位环分别与上承载板、下安装板做同轴配合，定位环的凸台高度刚好控制在2mm，既可以保证安装时快速对中，避免偏载带来的测量误差，又不会限制承载板在温度变化时的微小形变位移，防止热胀冷缩产生的内应力作用在传感器弹性体上。上承载板上方设置了三块带三角加强筋的限位挡架，挡架与储罐支腿之间预留了3mm的间隙，正常称重状态下挡架不与支腿接触，不会额外附加力值影响计量精度；当出现极端侧向载荷比如地震、物料快速进罐的冲击力、外力碰撞罐体时，挡架会直接抵住支腿，限制罐体的水平位移量，防止传感器受过大侧向力过载损坏，这种硬限位设计在大吨位储罐称重场景里是必备的安全结构，很多初入行的设计人员做这类结构时容易忽略限位间隙的计算，要么间隙太小限制罐体正常形变带来计量误差，要么间隙太大起不到过载保护作用。

　　从安装边界尺寸来看，整套装配的下安装板轮廓尺寸适配常规10吨级压式传感器的安装孔距，地脚锚栓的开孔位置与市面上主流的预埋板标准孔位兼容，不需要对现有储罐基础做大规模改造就能直接替换安装；上承载板的安装面做了铣平处理，平面度控制在0.1mm以内，保证储罐支腿安装后受力面完全贴合，不会出现点接触导致的局部应力集中。在实际选型应用中，这套结构可以单套使用搭配小型储料罐，也可以三套或四套组合使用支撑大型立式储罐，多套组合使用时只需要保证每个安装点的基础标高差控制在±1mm以内，就能保证各个传感器受力均匀，整体计量精度能达到千分之三以内，满足工业级贸易结算的计量要求。

　　结构建模过程中，所有配合面都做了公差适配，比如定位环与安装板的配合采用H7/h6的间隙配合，既方便现场安装拆卸，又不会出现过大的配合间隙导致对中失效；加强筋的厚度根据1.5倍过载的安全系数做了校核，在承受15吨的侧向冲击力时不会出现塑性变形；地脚的弯折角度经过反复调整，保证锚栓的拉应力分布均匀，不会出现基础混凝土局部压溃的问题。不同于市面上很多标准化的称重模块，这套结构专门针对储罐支腿的安装形式做了优化，挡架的安装位置可以根据不同规格的支腿尺寸做调整，适配不同直径的圆形支腿与不同边长的方形支腿，不需要额外加工过渡连接件，能大幅减少现场安装的工作量。
