耳挂式单耳蓝牙耳机结构设计方案

这款耳挂式单耳音频设备的三维结构，完全围绕日常佩戴的实际使用场景搭建，首先要考虑的就是长时间佩戴的贴合度问题，耳挂部分采用大弧度开放耳圈设计，没有采用入耳式的封闭结构，避免长时间佩戴造成的耳道压迫感，适配不同耳郭尺寸的佩戴需求，耳挂的弧度曲率经过反复调整，挂在耳后时的受力点分散在耳郭后侧与耳轮位置，不会出现单点压耳的情况，日常通勤、驾驶、办公场景下佩戴，即使连续使用数小时也不会产生明显的异物感。

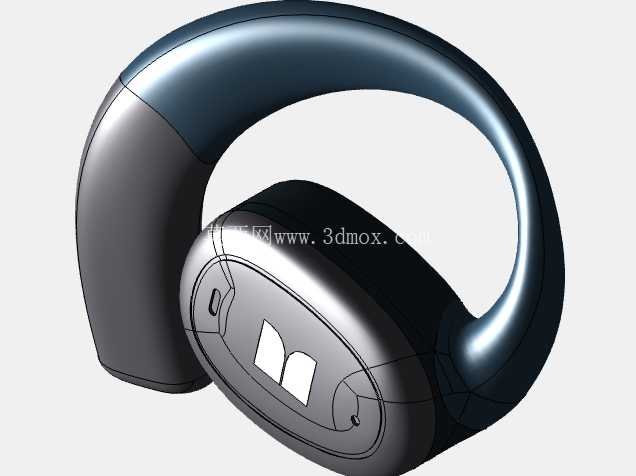

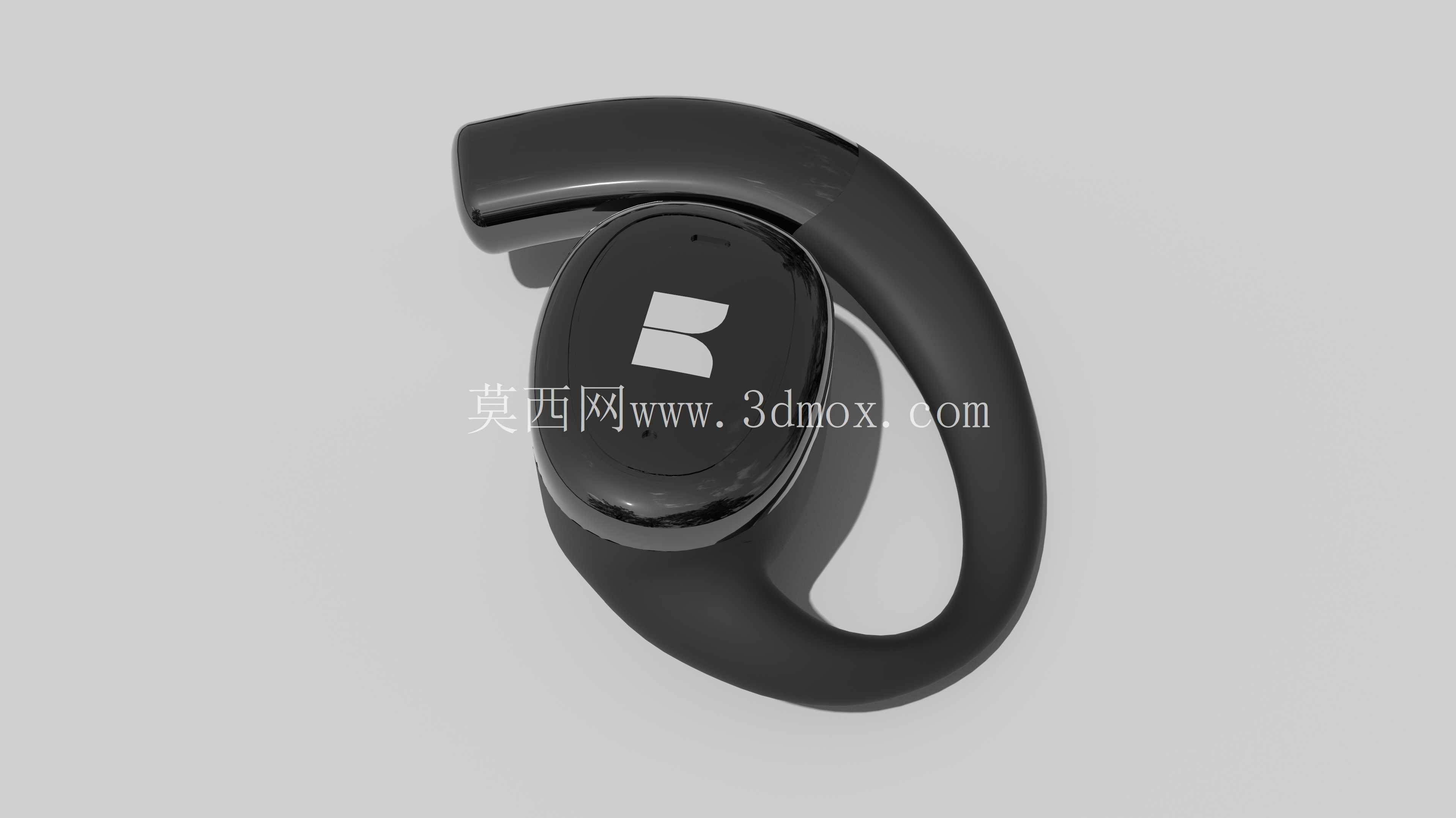

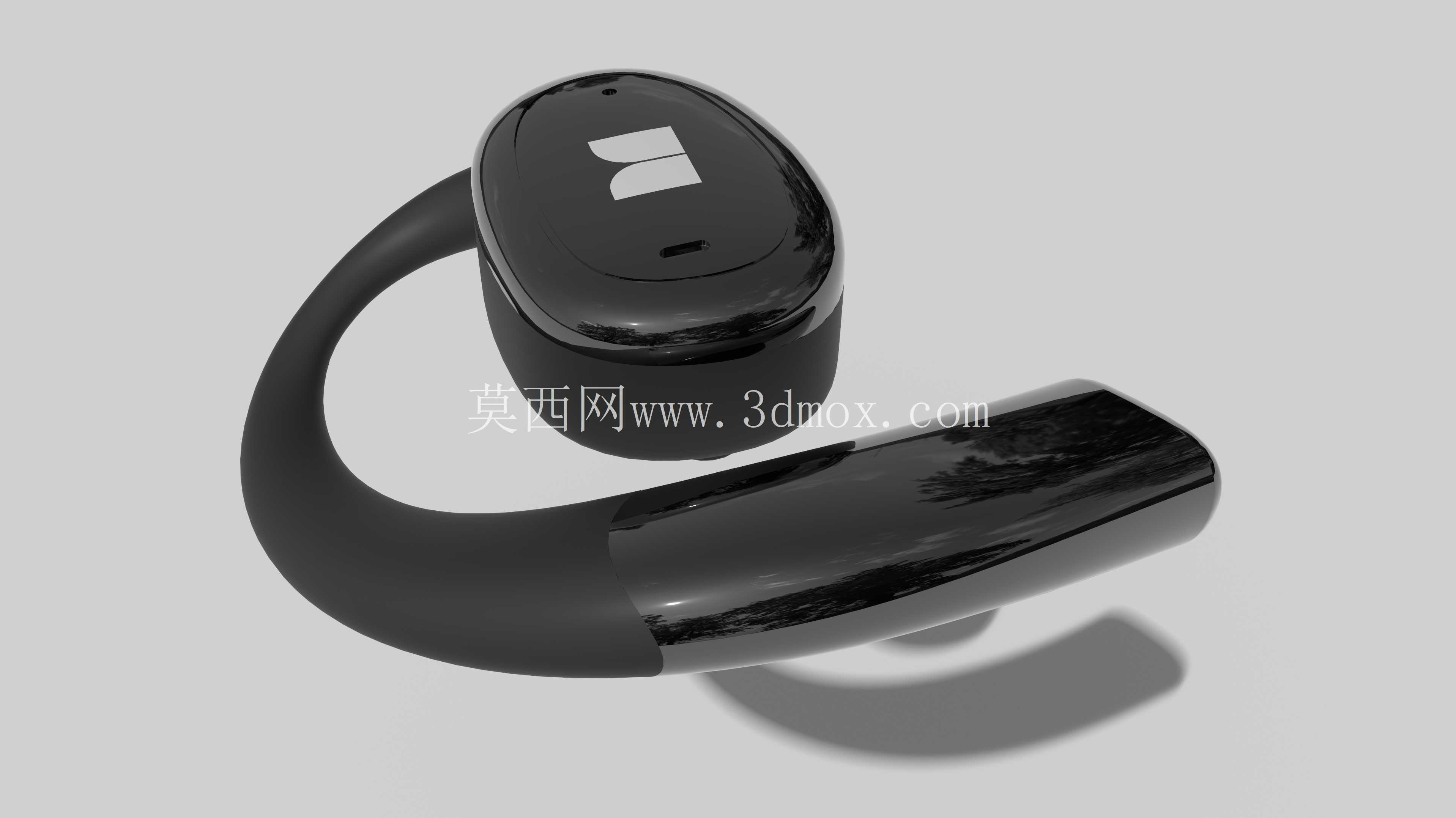

从功能结构来看，主体发声单元的腔体采用椭圆贴合面设计，腔体正面设置触控操作区域，对应日常的接挂电话、播放暂停等操作逻辑，腔体内部预留了发声单元、蓝牙模块、电池组件的安装空间，各部件的安装位都做了限位卡扣设计，不需要额外打胶就能完成壳体的扣合固定，装配工序更简单，后期维修拆解也更方便。耳挂部分采用软胶材质的结构设计，和主体腔体的连接位置做了防断裂过渡圆角，避免反复弯折佩戴过程中连接位出现应力断裂的问题，连接位的转动角度预留了15度的调节余量，佩戴时可以根据自身耳郭的角度微调腔体位置，保证发声单元正对耳道位置，提升音频接收的清晰度。

外形尺寸方面，整体腔体的最大外径控制在22mm以内，厚度不超过15mm，佩戴后不会过度突出耳郭，日常侧身靠坐、佩戴头盔或者帽子的时候不会出现挤压硌耳的情况，耳挂的最大内圈直径为35mm，适配绝大多数成年人的耳郭尺寸，不需要额外更换不同尺寸的耳挂配件。安装边界上，壳体的合模线设置在腔体侧面位置，外表面做了高光抛光处理，合模线的错位量控制在0.05mm以内，不会出现刮蹭皮肤的问题，所有边角位置都做了R0.8以上的圆角过渡，没有尖锐棱角，接触皮肤的位置全部采用圆弧面贴合，提升佩戴的舒适度。

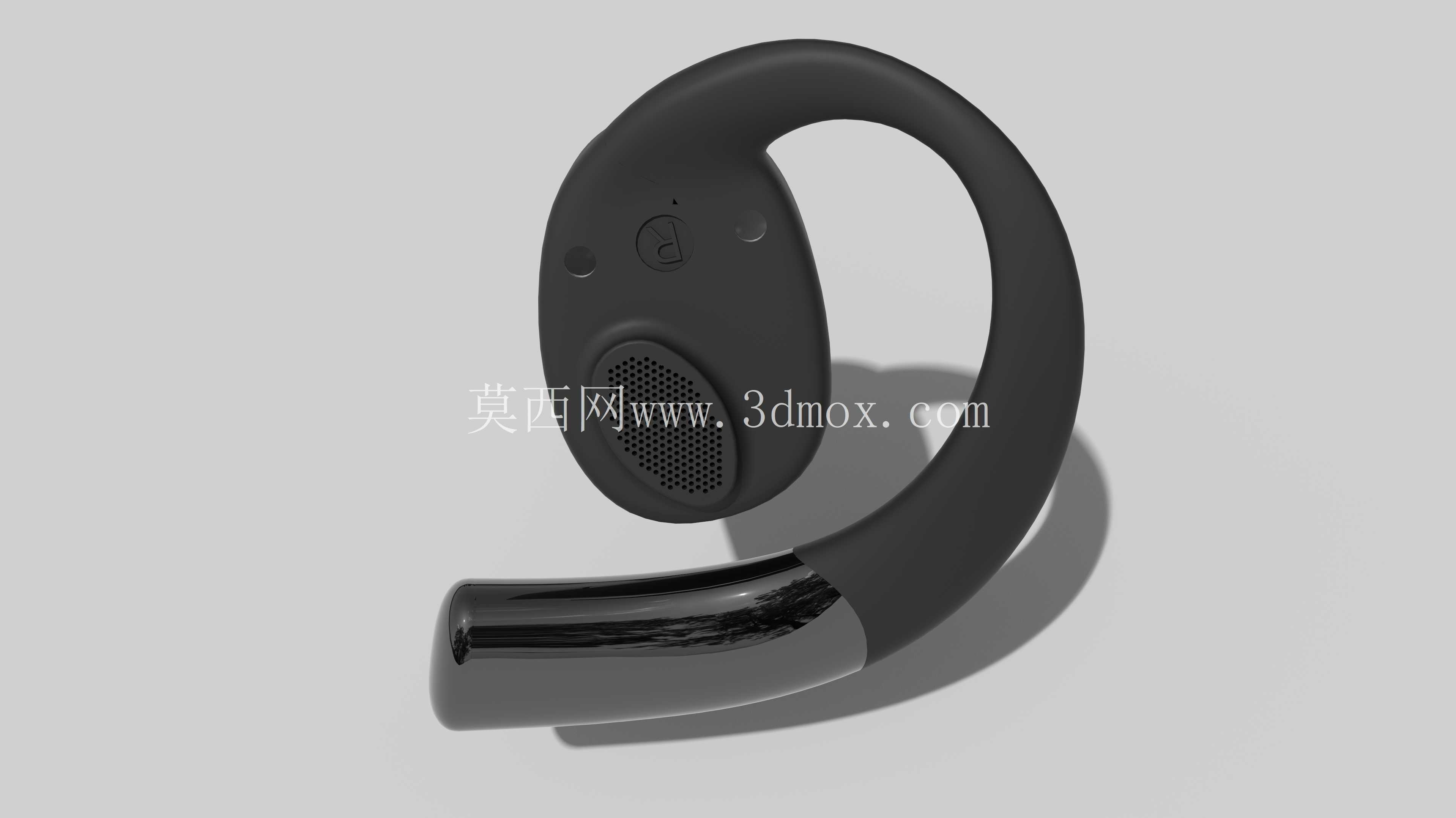

结构设计过程中，重点平衡了重量分布的问题，将电池组件设置在腔体靠近耳挂的连接位置，让整体重心落在耳郭的支撑点上，佩戴时不会出现腔体下坠拉扯耳郭的情况，整机重量控制在10g以内，长时间佩戴几乎没有负重感。出声孔位置设置在腔体朝向耳道的斜面上，开孔采用阵列式微孔设计，既可以保证声音的传出效率，也能阻挡日常使用中的灰尘、汗液进入腔体内部，提升设备的使用寿命。按键或者触控区域的位置设置在腔体正面的中心位置，佩戴时手指可以很自然地触碰到位，不需要刻意摸索操作位置，盲操作的识别度很高。

针对日常使用的防汗需求，壳体的扣合位置预留了密封胶圈的安装槽，安装胶圈后可以达到日常防泼溅的等级，运动出汗或者少量淋雨的情况下不会出现内部电路损坏的问题。耳挂部分的材质选用耐弯折的软胶材料，经过上千次弯折测试也不会出现发白、断裂的情况，适配日常频繁摘戴的使用需求。整个模型的结构拆分完全按照实际量产的装配逻辑搭建，每个零部件的壁厚都控制在1.2-1.8mm之间，既保证了壳体的结构强度，也尽可能控制了整体重量，不会出现壁厚不均导致的注塑缩水问题，适合直接用于后续的结构验证、手板制作以及开模生产参考。
