绿联USB转2.5G以太网适配器结构建模

在日常的网络扩容、小型NAS搭建以及轻薄本外设扩展场景中，USB转以太网适配器是解决设备原生网口不足、速率不够问题的核心配件，这次建模的绿联USB3.0转2.5G以太网适配器，就是针对这类高频使用场景做的实物逆向建模。建模过程中没有采用理想化的简化建模方式，而是全程依托卡尺实测、实物比例照片对照完成毫米级的尺寸还原，所有结构边界都和实物保持一致，能直接用于外设结构适配、产品展示渲染以及DIY装机的空间干涉校验。

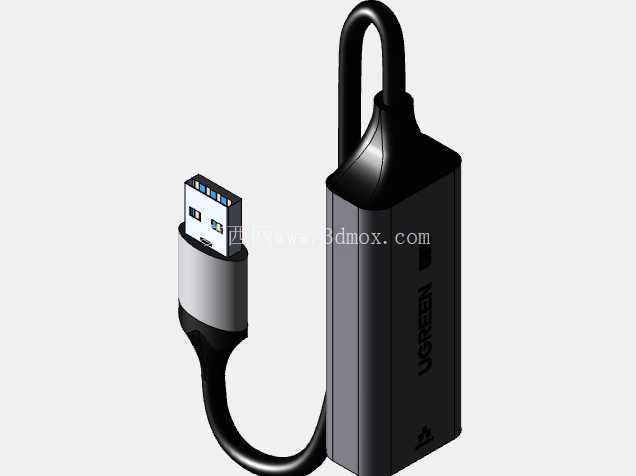

从实际使用场景来看，这类适配器的核心作用是给没有配备2.5G网口的轻薄本、迷你主机、软路由设备提供高速有线网络接入能力，相比传统百兆、千兆USB网卡，2.5G速率能满足家庭NAS内网大文件传输、高清视频素材直连编辑、低延迟网游有线接入的需求，相比WiFi连接稳定性更强，延迟波动更小。建模时首先梳理了产品的功能分区：一端是标准USB3.0 Type-A公头，负责和主机端的USB接口对接，公头部分的金属屏蔽壳、塑料卡位、内部胶芯尺寸都严格按照USB3.0规范的接口尺寸做了还原，公头尾部做了应力释放的锥面过渡，和线材衔接的位置做了圆弧收边，避免反复弯折时线材外皮断裂。

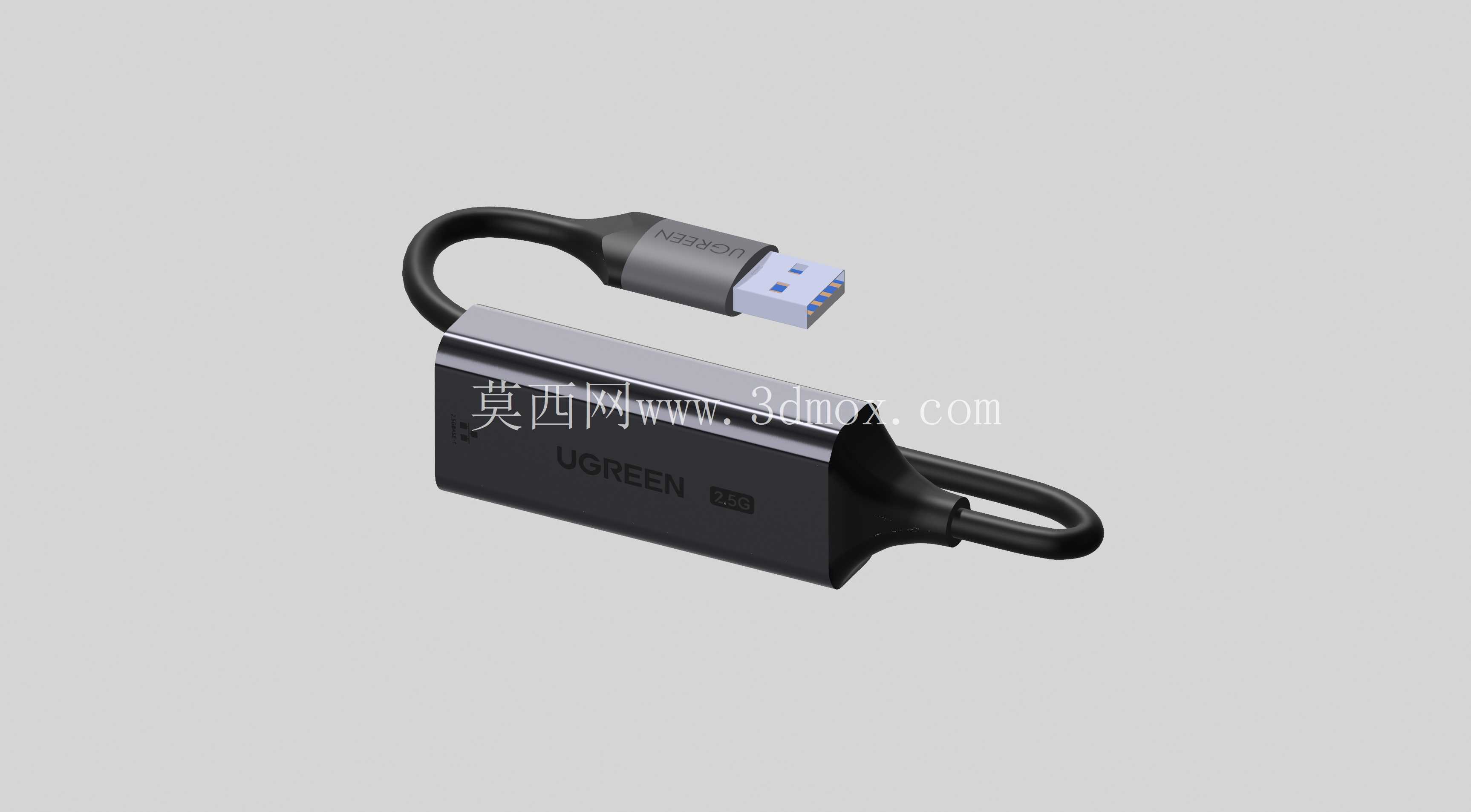

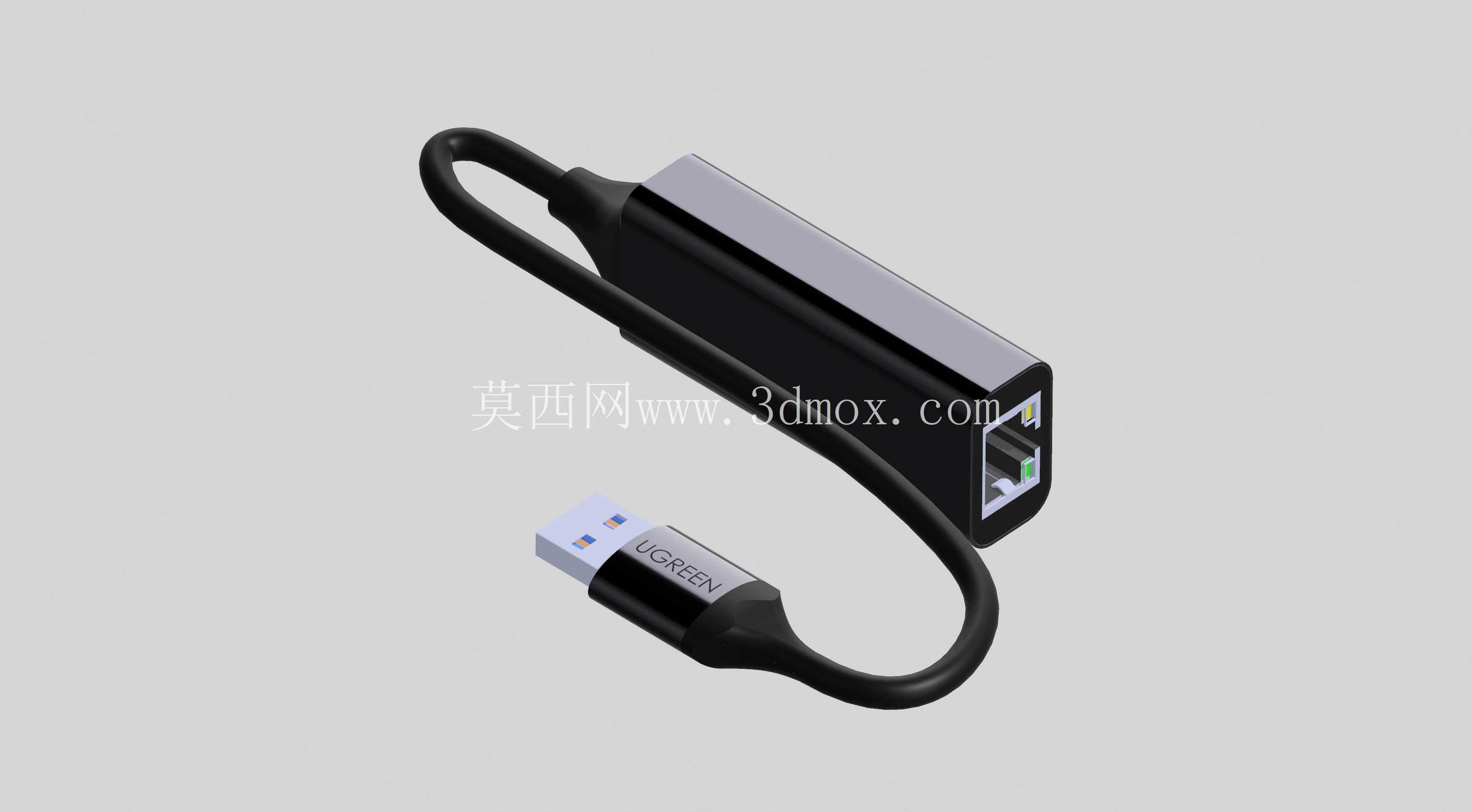

中间的主体外壳采用长条形圆角矩形结构，外壳是上下扣合的装配方式，建模时还原了外壳的分型线位置，外壳表面做了细微的磨砂质感处理，一端预留了RJ45网口的开口，网口内部的弹片、引脚、指示灯位都做了结构还原，指示灯位置对应实物的链路状态、速率状态指示位，网口周围做了凸起的限位边，能在插入水晶头时起到导向和固定作用，避免水晶头晃动导致的接触不良。线材部分采用带一定自然弯曲弧度的软线建模，没有做生硬的直线拉伸，还原了TPE线材的自然垂坠形态，线材直径、线皮和两端接头的衔接位置都和实测尺寸一致，能直观体现产品实际摆放时的空间占用情况。

设计思路上，这类外设的建模核心是要兼顾外观还原和装配尺寸的准确性，因为很多用户在做迷你主机装机、弱电箱设备布置时，需要提前模拟适配器插入后和周边接口、设备外壳的空间干涉情况，如果建模时尺寸偏差过大，就会导致实际安装时出现插不上、和相邻接口打架的问题。所以建模时特意核对了几个关键安装边界：USB公头插入主机接口后，主体外壳和主机外壳的间隙距离，RJ45网口突出主体端面的长度，线材弯曲时的最小转弯半径，这些参数都直接影响实际使用时的安装适配性。比如很多轻薄本的USB接口间距比较小，如果适配器主体宽度过大，插入后就会挡住相邻的USB接口，这次建模的主体宽度控制在和实物一致的22mm，厚度15mm，能适配绝大多数笔记本、迷你主机的接口间距，不会出现遮挡相邻接口的问题。

另外在细节结构上，还原了外壳上的品牌标识位置、网口内部的屏蔽层结构，USB公头内部的9个引脚排布也符合USB3.0的规范，虽然是外观结构模型，但关键接口的装配尺寸都做了校验，能直接用于3D打印定制外壳、改装内置网卡时的空间参考，也能用于产品宣传的渲染出图，不需要再额外调整尺寸比例。线材部分的建模做了分段的曲率调整，能直观展示不同摆放角度下的线材形态，方便用户评估在桌面布置、机柜理线时的空间需求，比如在弱电箱狭小空间内安装时，线材的弯曲半径是否会和其他设备产生干涉，适配器主体是否能塞进预留的理线空间，这些都能通过模型直接做模拟验证。

从结构设计的合理性来看，这款适配器的主体长度控制在65mm左右，不会因为过长导致插入后晃动感明显，也不会因为过短导致网口水晶头插拔时受力过大损坏USB接口，尾部的应力释放结构长度有10mm，能覆盖线材弯折的高频受力区域，延长线材的使用寿命。建模时没有省略这些细微的结构特征，就是为了让模型能最大程度还原实物的装配特性，给做外设适配、结构改装的从业者提供准确的参考依据，而不是一个只能看外观的简化模型。
