桌面级龙门式数控绘图作业装置结构

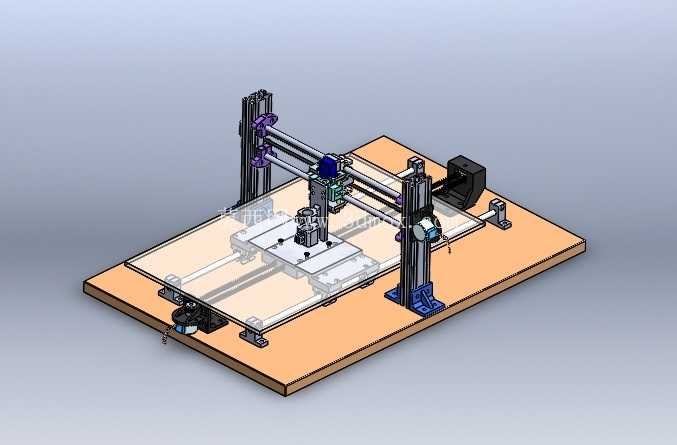

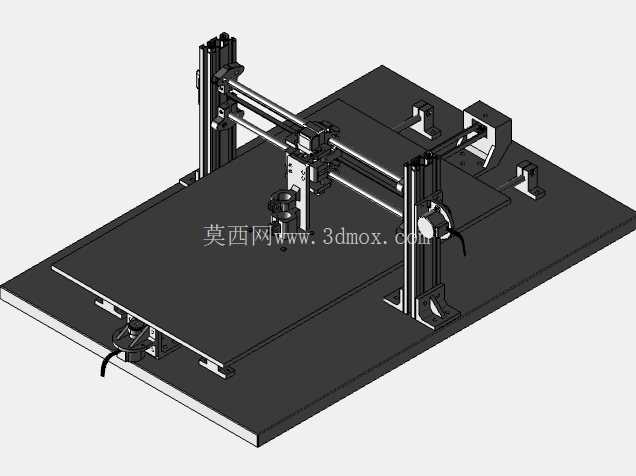

这套桌面级数控绘图装置的整体结构采用经典的龙门式运动布局，底座选用密度均匀的平板基材作为安装基准面，所有运动轴的安装座都通过紧固件直接固定在底座上，能有效降低运动过程中的整机共振幅度，保证绘图作业的轨迹精度。X轴方向采用双光轴导轨搭配同步带传动的结构，两根平行光轴横跨底座两侧的立式支撑座，龙门架通过直线轴承套接在光轴上，同步带轮分别布置在光轴两端的支撑座顶端，由对应的步进电机提供动力，带动龙门架沿X轴方向做往复直线运动，这种双导轨支撑的结构能避免龙门架运动过程中出现侧倾，保证横向运动的直线度误差控制在较小范围内。Y轴方向的运动组件集成在龙门架的横梁上，同样采用光轴导轨搭配同步带传动的形式，绘图执行端的安装滑座套接在Y轴光轴上，由Y轴步进电机通过同步带带动滑座沿横梁方向移动，实现Y轴方向的位置调整。Z轴方向采用小型丝杠传动结构，搭载在Y轴滑座上，用来控制绘图笔的抬升与落下动作，行程刚好满足绘图笔接触、离开绘图纸张的需求，不会出现过度下压划破纸张或者抬升过高蹭到已绘制图形的问题。

从实际应用场景来看，这类装置主要面向小型工作室、教学实验场景以及个人DIY创作需求，能够替代人工完成重复性的矢量图形绘制、工程草稿轮廓描绘、PCB线路板表层线路预绘等作业，相比人工绘图，轨迹一致性更好，长时间作业也不会出现手抖偏移、线条粗细不均的问题。在设计思路上，整套结构优先考虑了组装便捷性与零部件的通用性，所有型材、紧固件、传动件都选用市面上容易采购的标准件，没有定制特殊规格的异形零件，使用者可以根据自身需求调整各轴的有效行程，比如更换更长的光轴和同步带就能扩大绘图幅面，适配不同尺寸的绘图纸张。安装边界方面，整套装置的底座尺寸控制在常规桌面可容纳的范围内，不需要额外搭建专用安装平台，放置在普通工作台面上就能稳定运行，各轴的运动行程都设置了机械限位块，避免运动超程导致的传动带脱落、滑座碰撞支撑座的问题。

功能特性上，这套装置的控制核心兼容开源的grbl运动控制协议，能够直接读取标准G代码指令生成运动轨迹，支持常见的矢量绘图文件格式转换后导入运行，绘图笔的安装座采用弹性夹持结构，可以适配不同粗细的常规绘图笔、马克笔甚至刻针，更换作业工具时不需要复杂的调试，只需要调整Z轴的初始零点位置就能正常作业。传动系统的参数匹配经过实际调试，步进电机的输出扭矩足够带动滑座以稳定速度运行，不会出现丢步导致的图形错位问题，运动速度可以根据绘图介质的不同灵活调整，比如在普通绘图纸上作业时可以适当提高运行速度提升效率，在硫酸纸等易打滑的介质上作业时降低速度保证线条清晰。整套结构的走线都沿型材和支撑座的边缘布置，用扎带固定，不会干扰运动部件的正常运行，各运动轴的光轴表面都做了防锈处理，日常使用只需要定期添加少量润滑脂就能保证运动顺畅，维护成本很低。在实际装配过程中，需要重点保证两侧X轴支撑座的安装高度一致，否则龙门架安装后会出现倾斜，导致Y轴运动时绘图笔的压力不均，出现线条一端粗一端细的问题；Y轴横梁的安装需要保证与X轴光轴的垂直度，否则绘制出来的矩形图形会出现平行四边形偏差，影响绘图精度。Z轴的绘图笔夹持座需要保证笔身与绘图平面垂直，避免笔尖侧斜导致的线条粗细变化。
