国际象棋兵棋子3D打印可制造结构

这款棋子结构的设计初衷，是适配桌面级FDM3D打印设备的批量小批量生产需求，面向桌游配件定制、文创周边制作、棋类教具生产等多个应用场景。从实际使用场景来看，这类标准化的兵棋子既可以作为国际象棋套装的替换备件，解决日常使用中单个棋子丢失、损坏后整套棋具无法使用的问题，也可以单独作为文创摆件、教学演示道具，用于青少年棋类入门教学、桌面装饰等场景，甚至可以通过更换打印耗材的颜色，适配不同主题的定制化棋具套装需求。

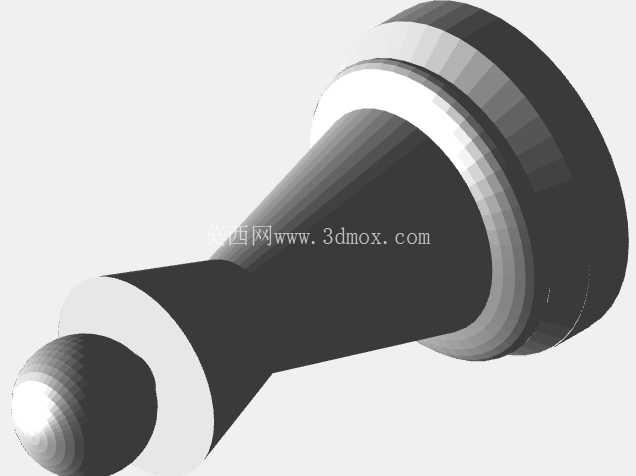

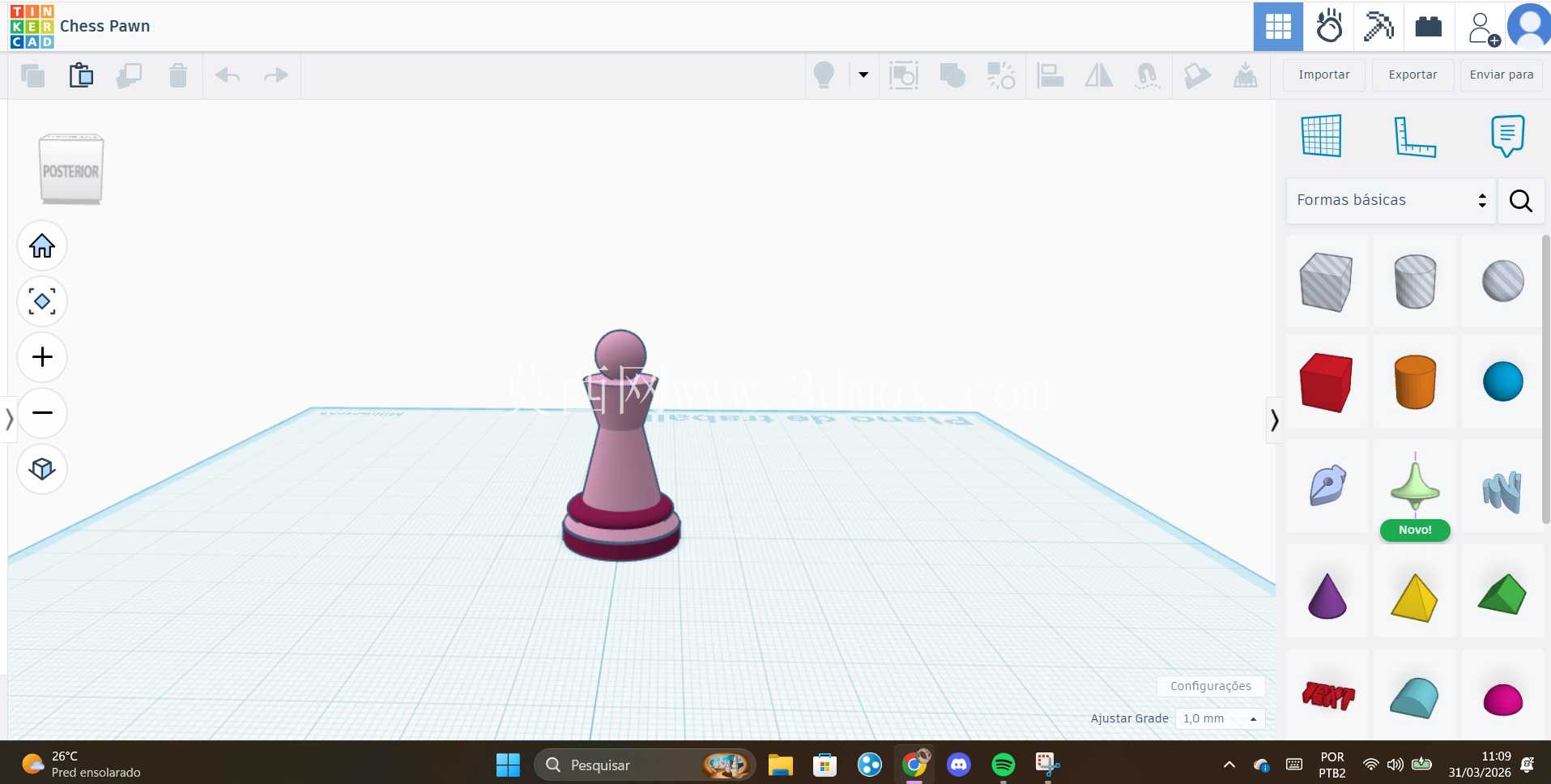

从结构设计思路来看，整个模型采用了回转体为主的基础构型，主体沿中心轴对称分布，这种设计首先适配3D打印的成型特性，打印过程中无需添加额外的支撑结构，仅需底部设置薄薄一层 raft 即可保证打印首层附着力，大幅降低打印后处理的工作量，同时减少支撑材料的浪费。棋子整体分为三个功能段：底部的圆形基座、中部的锥形柱身、顶部的圆弧端头，三个区段之间采用平滑的圆角过渡，没有尖锐的直角结构，一方面避免打印过程中出现应力集中导致的层间开裂问题，另一方面日常使用时不会划伤桌面或者划伤使用者的手部，符合文教类产品的安全设计要求。

尺寸设计上，基座直径控制在22mm，这个尺寸既能够保证棋子放置在棋盘上的稳定性，不会因为轻微的触碰就倾倒，同时也适配标准国际象棋棋盘的格子尺寸，不会出现单格放置两个棋子拥挤、或者棋子过小容易掉落的问题。棋子整体高度控制在45mm，符合常规国际象棋兵棋子的比例规范，和同系列的车、马、象、后、王等棋子形成协调的高度差，保证整套棋具的视觉协调性。基座的厚度设置为6mm，底部做了0.2mm的微倒角处理，既能够保证打印完成后底座平整，和桌面接触时没有晃动感，也避免了底座边缘过于锋利割手的问题。柱身部分从基座向上逐步收窄，到顶部端头位置直径收至10mm，端头采用R8的球面过渡，握持的时候手指贴合柱身的锥面，拿取的手感舒适，不会因为柱身过细导致拿取打滑，也不会因为过粗显得笨重。

从安装边界和适配性来看，这款棋子不需要额外的安装结构，打印完成后去除底部的打印 raft ，经过简单的打磨处理即可直接使用。如果需要做配重提升手感，可以在建模时预留基座内部的空腔，打印到基座厚度一半的时候暂停，放入金属配重块之后再继续打印剩余部分，不需要额外的粘接工序，配重块完全封闭在基座内部，不会出现脱落、晃动的问题。如果需要做表面涂装，模型表面的平滑过渡结构也便于后期的打磨、上色操作，没有难以处理的凹槽或者死角，能够有效降低后处理的人工成本。针对不同的打印耗材，这款结构也做了对应的适配：使用PLA耗材打印时，层厚设置为0.2mm即可获得光滑的表面效果，打印单个棋子的时间仅需20分钟左右，适合快速批量制作；使用ABS或者PETG耗材打印时，适当提高热床温度即可保证层间结合强度，不需要调整模型本身的结构参数。

从实际使用的耐久性来看，整个结构没有薄壁或者细弱的易损部位，柱身最薄的位置壁厚也达到了3mm，日常使用中即使从1米左右的桌面高度掉落，也不会出现断裂、破损的问题，能够满足长期反复使用的需求。基座的平整设计也保证了棋子放置的稳定性，即使在略有倾斜的桌面上，也不会轻易倾倒，适配日常教学、休闲对局、展会展示等多种不同的使用环境。如果需要制作不同尺寸的棋子，只需要按照比例整体缩放模型即可，因为所有的壁厚、过渡圆角都是按照比例关联设置的，缩放后不会出现壁厚过薄无法打印、或者比例失调的问题，能够快速适配不同规格的棋盘尺寸需求，比如便携款的迷你旅行棋、展示用的大型装饰棋都可以通过调整缩放比例快速生成对应的模型文件，不需要重新进行结构建模。
