基于CFD仿真的航空螺旋桨结构设计

在轻型通航飞机、小型无人机的动力系统选型阶段，螺旋桨作为直接将发动机轴功率转化为推进拉力的核心部件，其气动外形与结构合理性直接决定整机的巡航效率、起降滑跑距离与低空机动性能。不同于地面动力传输部件，螺旋桨的工作环境始终处于高速旋转的来流冲击下，桨叶不同径向位置的线速度从桨根到桨尖呈线性递增，这就要求设计阶段不能仅依靠静态结构强度校核，必须结合实际工作转速下的流场分布做迭代优化。

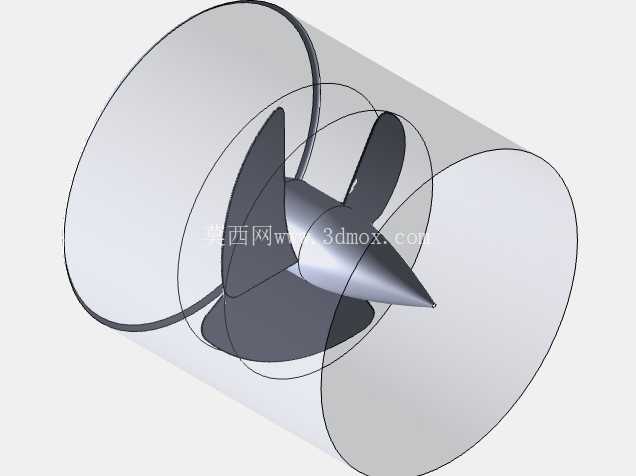

从结构设计逻辑来看，该螺旋桨采用整体式桨毂与变截面扭曲桨叶的组合构型，桨毂部分预留与发动机输出轴配合的安装止口，安装边界需匹配对应功率等级的航发输出法兰尺寸，同轴度公差需控制在0.02mm以内，避免高速旋转时产生过大的不平衡量引发整机振动。桨叶的翼型截面从桨根到桨尖逐步调整安装角，桨根区域因线速度低、结构受力大，采用相对较厚的翼型保证结构刚度，同时预留足够的连接强度冗余；桨尖区域线速度接近甚至超过音速阈值，翼型厚度逐步减薄并做后掠修型，降低激波阻力带来的效率损失。

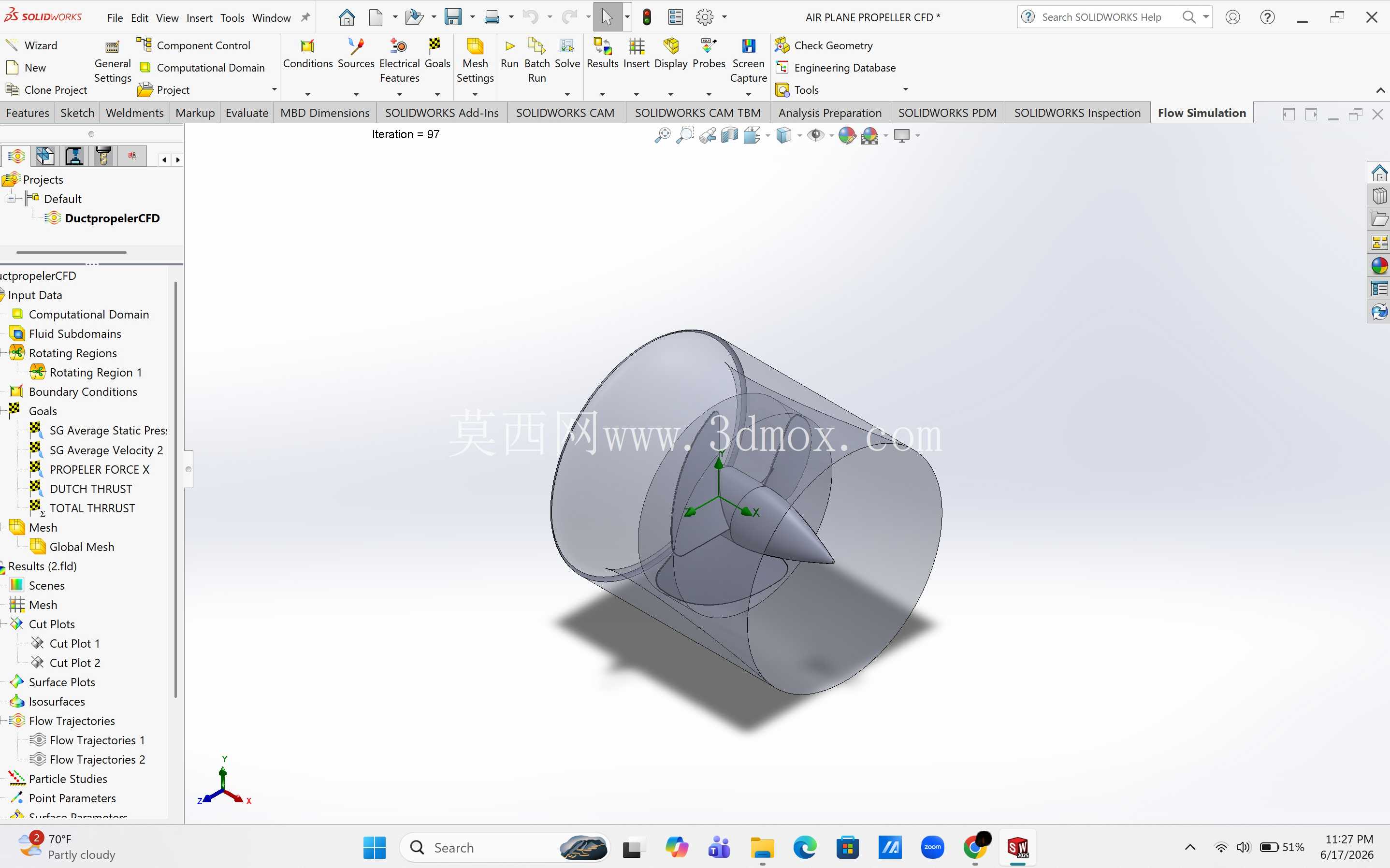

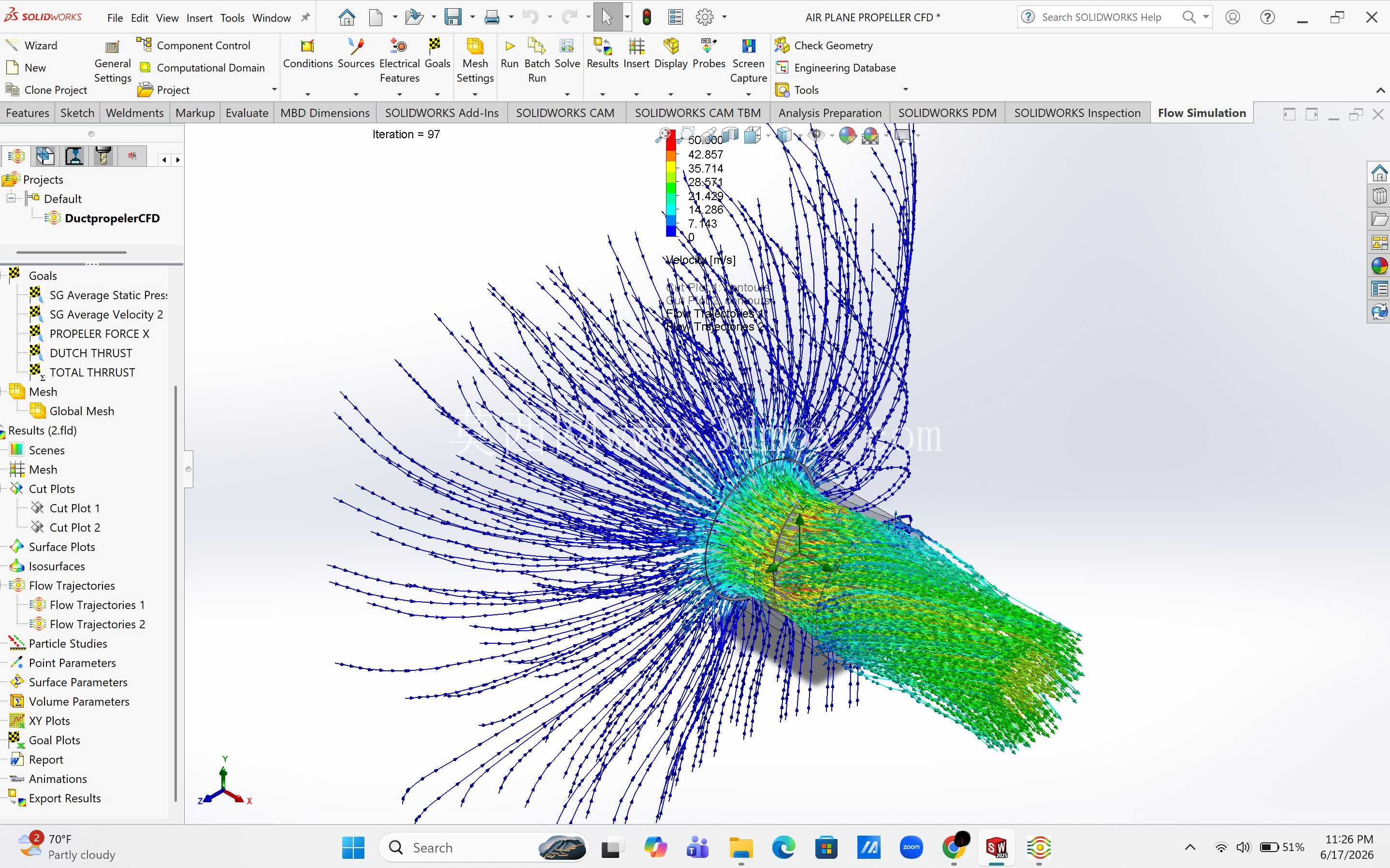

配套的CFD流场仿真结果直观呈现了螺旋桨工作时的空气流动轨迹：旋转过程中桨叶前方的空气被持续吸入，经过桨叶通道后在桨后形成加速的轴向射流，正是这部分气流的动量变化产生了推动飞机前进的拉力。从流场速度分布可以观察到，桨根区域因受桨毂遮挡与轮毂涡的影响，气流加速效率相对偏低，而桨叶中段到外段是产生拉力的核心区域，该区域的翼型升阻比直接决定整桨的推进效率。仿真过程中还可捕捉到桨尖涡的生成与脱落轨迹，这部分涡流是螺旋桨旋转噪声与诱导阻力的主要来源，设计时通过调整桨尖的扭转角与翼型弯度，可有效削弱桨尖涡的强度，提升整桨的气动效率。

在实际工程应用中，这类螺旋桨除了满足巡航状态下的效率要求，还需兼顾起飞爬升阶段的大拉力需求，因此桨叶的扭转角分布是在多个工况点之间做的权衡优化：起飞阶段发动机处于最大转速、飞机前进速度低，桨叶迎角较大，需避免气流分离引发的失速；巡航阶段飞机前进速度高、发动机处于经济转速，桨叶迎角处于最佳升阻比区间，保证燃油经济性。结构强度层面，桨叶的载荷分布需结合离心力、气动弯矩与振动载荷做耦合校核，桨根与桨毂的连接区域是应力集中的高发位置，设计时需做圆角过渡与局部加厚处理，避免长期交变载荷下出现疲劳裂纹。

安装适配性上，该螺旋桨的轴向安装尺寸需匹配发动机整流罩的内部空间，桨叶旋转时的扫掠半径需与机身、机翼的安装位置保持足够的安全间隙，避免桨尖与机身结构发生碰擦，同时需考虑螺旋桨旋转时的滑流效应会对机翼、尾翼的气动效率产生影响，在整机布局阶段就需将螺旋桨的滑流范围纳入气动设计的考量范畴。对于小型电动无人机而言，这类经过流场仿真优化的螺旋桨还可有效降低工作电流，提升续航时间，在同等电池容量下获得更长的作业半径。
