六缸发动机等长排气歧管结构设计

这套排气歧管结构针对直列六缸内燃发动机的排气输出需求设计，核心作用是将各个气缸燃烧后排出的高温高压废气有序汇集，输送至下游三元催化、消声总成，最终完成尾气排放。在实际装车场景中，排气歧管的管路排布直接影响发动机的排气回压、各缸排气干涉程度，进而关联到动力输出平顺性、燃油经济性以及尾气排放达标率，是内燃机进排气系统中不可替代的核心结构件。

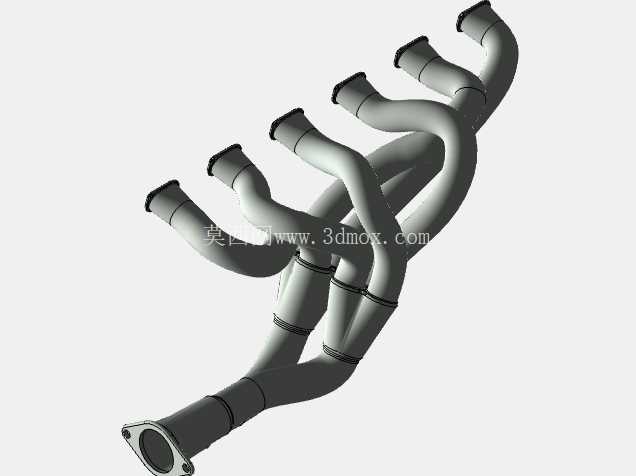

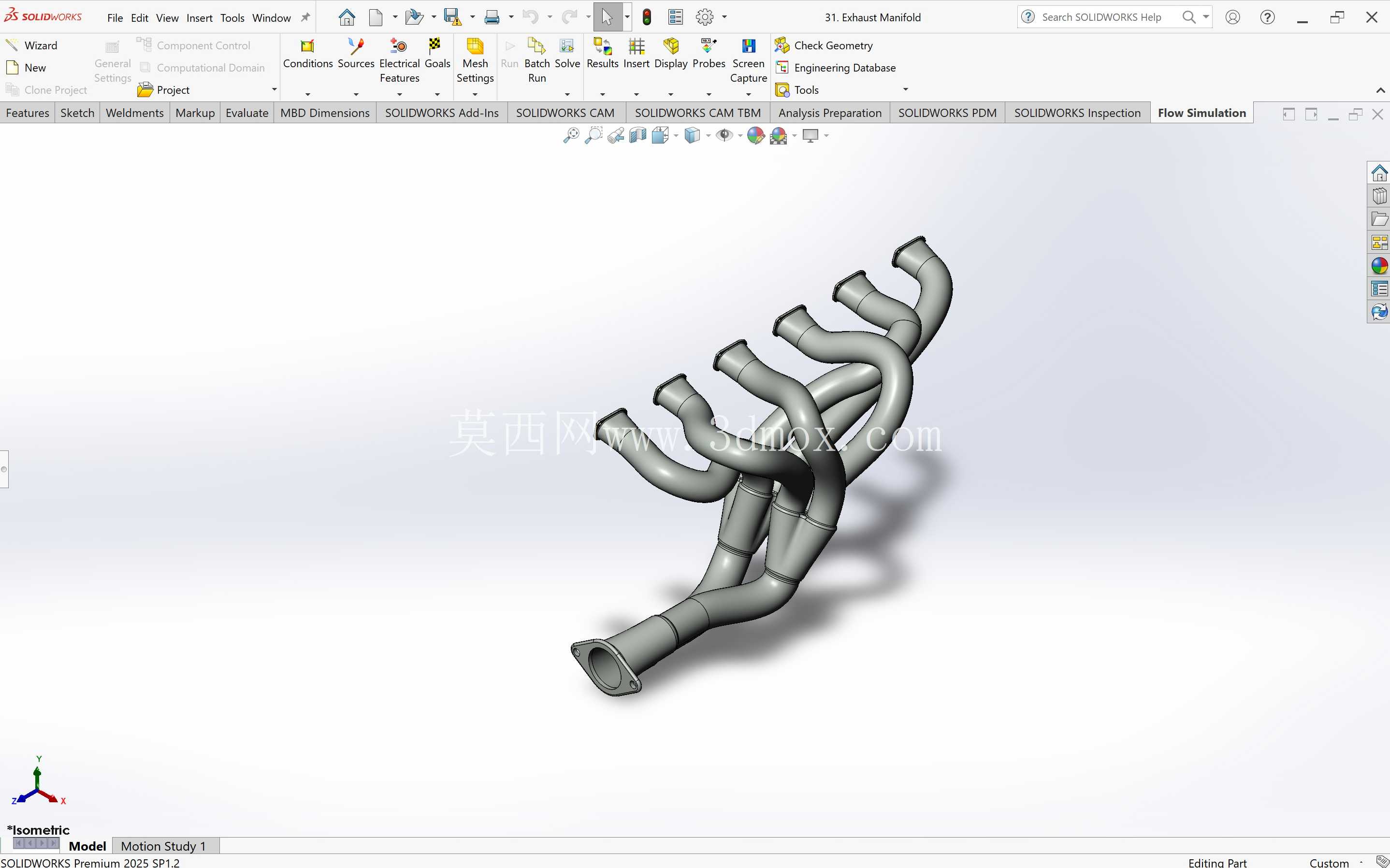

从结构设计逻辑来看，该歧管采用等长管路布局，六个进气接口分别对应发动机缸盖的六个排气道口，每段支管的弯折弧度、管路通径、延伸长度经过反复校准，确保各缸排出的废气到达总管汇合端的行程差控制在极小范围内，避免不同气缸的排气脉冲在管路内形成对冲、紊流，减少排气阻力，降低泵气损失。支管与总管的衔接位置做了平滑过渡处理，没有突兀的截面突变，能够让废气流在管路内保持相对稳定的流速分布，结合配套的流体仿真分析，可以清晰观测到封闭管路内不同位置的压力分布、流速变化，定位压力极值点的具体位置，为后续结构优化、壁厚调整提供数据支撑。

安装边界层面，歧管的六个进气法兰面严格匹配缸盖排气侧的安装孔位坐标，法兰面的平面度、密封槽结构完全适配对应的金属密封垫片，能够在高温工作环境下保持可靠密封，避免废气泄漏。总管末端的连接法兰对应下游排气系统的对接接口，安装孔位的位置度公差控制在机械加工要求的合理范围内，保证现场装配时能够顺利对位，不需要额外修配。管路外壁的环形箍带结构一方面用于强化管路弯折位置的结构强度，降低长期受高温交变应力作用产生的开裂风险，另一方面也可以作为隔热罩的安装固定位，减少高温歧管向发动机舱内其他部件的热辐射。

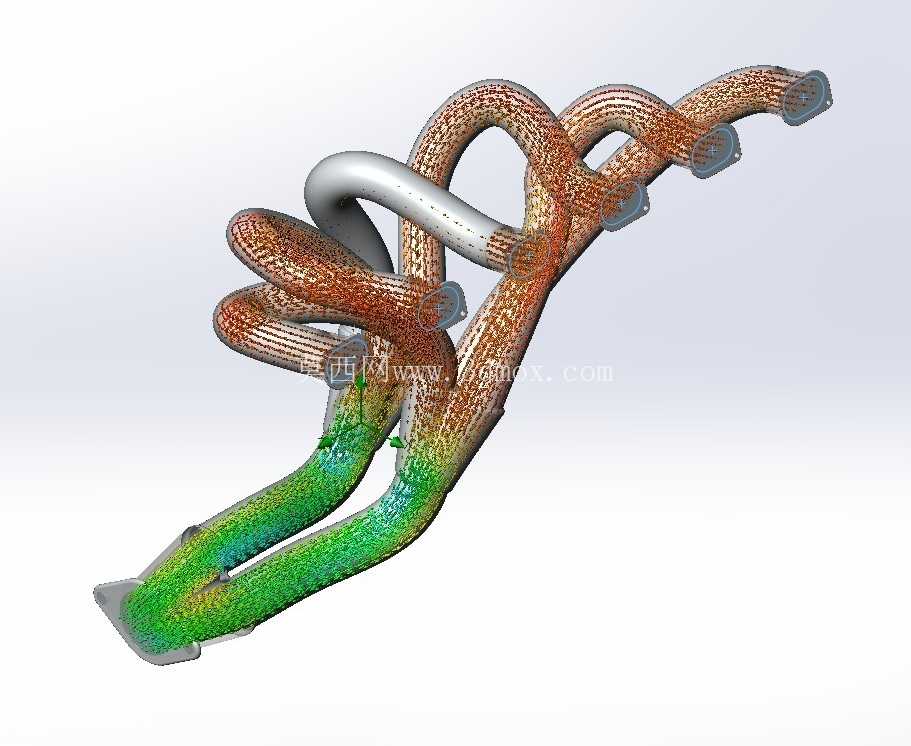

在实际工程应用中，这类排气歧管除了适配量产乘用车辆的大排量自然吸气发动机，也可用于改装领域的动力升级场景，等长管路的设计能够让发动机在高转速区间的排气效率更高，动力输出的响应速度更快。设计过程中需要兼顾铸造工艺的可行性，管路的弯折半径不能过小，避免铸造时出现砂芯偏移、壁厚不均的问题，同时要考虑热胀冷缩带来的形变位移，在管路的合适位置预留形变余量，防止工作过程中因热应力集中导致法兰面翘曲、管路开裂。从流体仿真的结果来看，该结构在常用工况下的管路内部流速分布均匀，没有出现明显的涡流滞止区，最大压力值出现在各缸排气门开启瞬间的支管入口段，沿着管路向总管出口方向压力逐步降低，整体压损控制在合理区间，能够满足发动机额定转速下的排气通量需求，不会因为排气不畅导致动力输出受限。
