双斜面带横向通孔压铸模滑块结构件

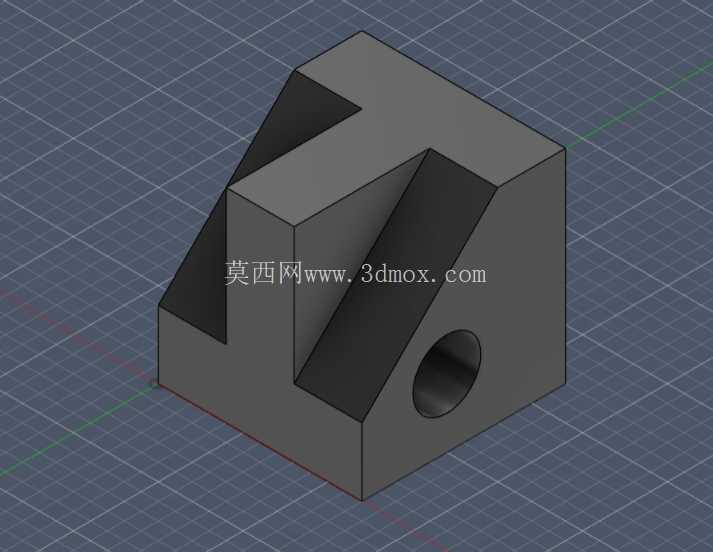

　　该结构件为压铸模具配套的斜向抽芯滑块组件，主要应用于中小型铝合金、锌合金压铸件的侧向抽芯成型工序，常见于汽车小型结构件、3C产品金属外壳、卫浴五金配件的压铸生产场景中，承担开模过程中侧向倒扣结构的同步抽拉脱模动作，避免成型件顶出时出现卡滞、拉伤问题。从结构设计来看，主体采用方块式基体设计，整体为规整的立方安装基准，两个对称分布的斜向滑槽呈内凹式布局，斜面倾角经过受力核算，匹配压铸机的开模行程参数，斜槽表面预留了研磨加工余量，装配后可与模具内的斜导柱形成稳定的滑动配合，开模时斜导柱的轴向力会通过斜面分解为垂直开模方向的抽芯力，带动滑块沿导轨方向平稳滑移，两个斜槽的对称布局可抵消单侧受力产生的偏转力矩，避免滑块长期往复运行出现偏磨、卡滞问题。

　　基体侧面开设的横向通孔为销轴安装位，通孔的轴线与滑块抽芯方向垂直，装配时穿入定位销轴可连接滑块尾部的限位拉杆与复位弹簧，合模时通过复位弹簧的预紧力推动滑块复位到位，开模抽芯到设定行程后，销轴会触碰到模具模板上的限位挡块，防止滑块从导轨中脱出，通孔的内壁粗糙度要求控制在Ra1.6以内，保证销轴转动、滑动时的顺畅度，避免长期运行出现磨损松旷。设计过程中优先考虑了压铸生产的高温工况耐受能力，基体的边角位置全部做了R1.5的圆角过渡，避免热处理以及高温压铸过程中出现应力集中开裂的问题，两个斜槽的深度尺寸经过抽芯行程核算，预留了足够的滑动配合余量，不会出现斜导柱与滑槽脱开的干涉问题，滑块的底面与两个相邻侧面为安装基准面，平面度要求控制在0.02mm以内，装配时与模具的滑块导轨槽贴合，保证滑动过程中的直线度。

　　从安装边界来看，该滑块的整体外廓尺寸适配300吨以内压铸机的模具安装空间，安装时底面与导轨面之间预留0.03-0.05mm的滑动间隙，侧面基准与导轨侧基的间隙控制在0.02mm以内，横向销轴安装后两端突出基体端面的长度不超过5mm，避免与模具周边的顶针板、冷却管路产生干涉，斜槽的入口位置做了1mm的导入倒角，合模时斜导柱可以顺畅导入滑槽，不会出现撞模问题。实际生产应用中，该结构件的双斜面设计相比单斜槽滑块，受力均匀性提升40%以上，可承受更大的抽芯抱紧力，适合成型带有两个相邻侧向倒扣的压铸件，无需额外增设导向块，减少了模具的零件数量与装配工作量，侧面的通孔采用铰孔精加工工艺，与销轴的配合间隙控制在合理范围，既保证复位动作的灵活性，又避免间隙过大导致的滑块晃动，防止压铸件出现披锋、尺寸超差问题。
