花生油压榨核心辊筒结构设计

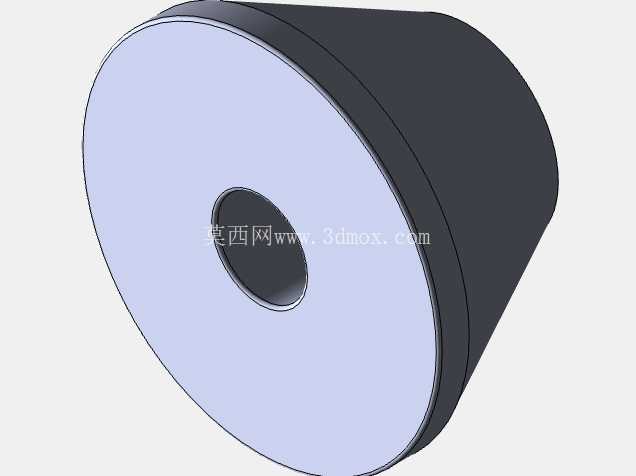

　　在村镇级油料加工坊、中小型食用油预处理生产线上，这类带中心通孔的锥台形辊件是压榨单元的核心受力部件，直接参与花生仁的物理挤压出油工序，区别于大型螺旋榨油机的长螺杆结构，这类辊件适配平转式、环式小吨位压榨设备，适合日处理量1-3吨原料的小型加工场景，能在较低的设备投入成本下完成花生仁的挤压破壁，让油料细胞充分破裂释放油脂。从结构设计逻辑来看，整体采用外锥面搭配平直端面的构型，大直径端面作为挤压工作面，和油料接触的面做了平整化处理，避免应力集中造成的局部物料挤压过度或者挤压不足，锥度的设置是为了匹配压榨腔的渐缩空间，随着辊件在腔体内的转动推进，物料所在的空间容积逐步缩小，挤压力平稳上升，不会出现突然加压导致的油料跑渣或者油路堵塞问题。

　　中心的通孔是整根辊件的安装定位基准，孔的内径和设备主轴采用过渡配合，装配时通过平键传递扭矩，避免辊件在大扭矩挤压工况下出现跟转打滑，孔的内壁粗糙度控制在Ra1.6以内，保证装配后主轴和辊件的同轴度，减少高速转动时的径向跳动，延长两端支撑轴承的使用寿命。外圆柱（锥）面的厚度经过受力核算，在承受最大12MPa的径向挤压力时，结构形变控制在0.02mm以内，不会因为长期承压出现辊面凹陷、开裂的问题，材质选用常规的45号钢经调质处理即可满足使用需求，表面不需要额外做镀层处理，毕竟接触的是食品级油料，只要做好表面打磨去除毛刺、避免积料挂渣就符合食品接触的基本要求。

　　安装边界上，辊件的大端面直径决定了单圈挤压的物料处理量，小端直径和压榨腔的出料侧间隙匹配，装配时要保证辊件端面和腔壁的间隙控制在0.5-1mm之间，间隙过大会造成未充分压榨的物料漏出，降低出油率，间隙过小则会出现辊件和腔壁的硬摩擦，造成设备异常磨损、功耗上升。实际使用过程中，这类辊件的磨损主要集中在大端面的挤压工作面，长期使用后如果出现端面磨损不均、沟槽深度超过0.3mm，就需要拆下重新车削端面找平，否则会造成压榨压力分布不均，出现饼粕残油率偏高的问题。

　　和同类型的圆柱形压榨辊相比，这种锥台构型的辊件在物料推进过程中不会出现物料卡滞在辊面和腔壁夹角处的问题，锥面的导流作用能让物料随着辊件转动平稳向出料侧移动，不需要额外设置推料叶片就能完成物料的连续输送，简化了压榨腔的内部结构，减少了易损件数量，降低了日常维护的工作量。在三维建模过程中，需要重点关注中心通孔和外锥面的同轴度公差标注，以及大端面的平面度要求，装配干涉检查时要预留出热胀冷缩的间隙，毕竟连续压榨过程中辊件会因为摩擦生热出现小幅温升，尺寸膨胀量大概在0.01-0.03mm之间，装配时如果不留足间隙，容易出现运转卡滞的问题。对于小型加工坊的设备改造场景，这类辊件可以通过调整锥度、端面直径来适配不同规格的压榨腔，不需要改动设备的主轴和腔体结构，就能实现处理量的小幅调整，适配不同季节的花生加工需求，比如花生采收季加工量大的时候，可以更换大直径端面的辊件提升单圈处理量，淡季加工量小的时候换回小尺寸辊件降低设备空载功耗。
