45度弯头气液两相流仿真分析模型

在工业管路输送系统中，45度弯头是改变介质流向的核心基础部件，广泛应用于市政给排水、化工流体输送、暖通空调循环、液压动力传输等多个工程场景，其内部流场的分布特性直接决定整个管路系统的运行稳定性与使用寿命。不同于直管段的均匀流态，介质流经弯头时会因流向突变产生离心效应，尤其在气液两相混输的工况下，不同密度的介质会出现明显的分层流动现象，密度更大的液态介质受离心力作用会向弯头外侧壁面偏移，而气态介质则集中在弯头内侧区域，这种相态分离会直接引发局部流速突变、壁面冲击载荷不均等问题，严重时甚至会诱发水锤冲击，造成管路振动、焊缝开裂、密封失效等工程故障。

本次仿真模型针对公称通径常规规格的45度弯头搭建，建模过程中严格遵循管路设计的曲率半径规范，弯头弯曲半径取1.5倍公称通径，进出口端预留足够长度的直管段以保证流场充分发展，避免边界条件设置对弯头核心区域流场计算结果造成干扰。模型采用结构化六面体网格划分，对弯头近壁面区域进行网格加密处理，边界层网格厚度满足壁面函数计算要求，确保近壁面流速、压力梯度的计算精度，能够精准捕捉气液两相界面的动态变化过程。

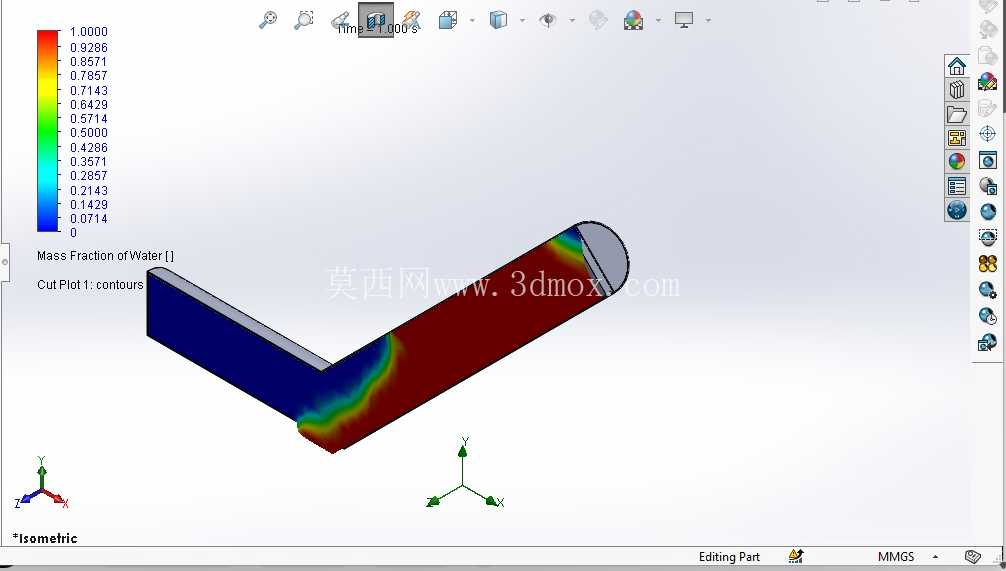

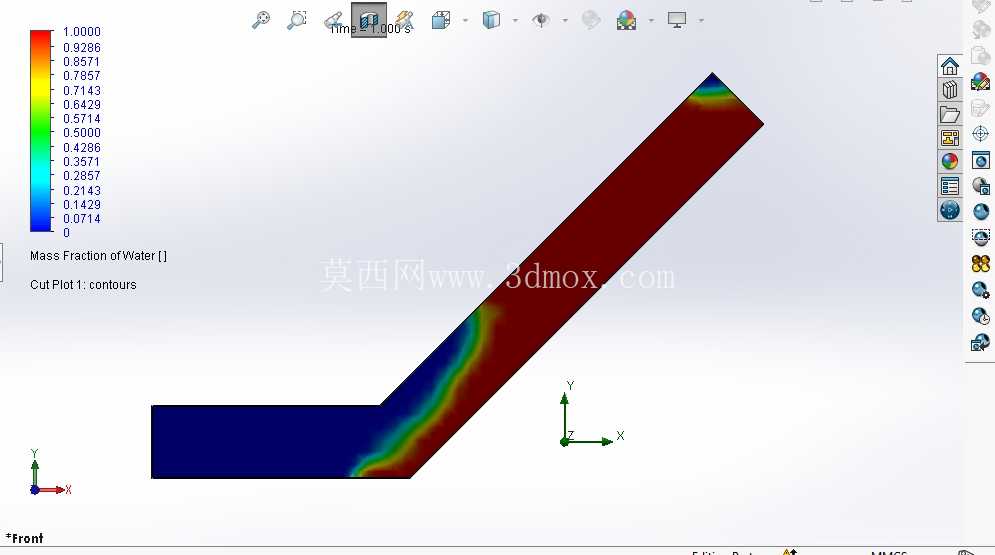

从仿真计算结果可以看到，液态介质在进入弯头段后，受离心力作用逐步向弯头外侧壁面迁移，在弯头弯曲段的中后区域形成明显的液相集中区，该区域壁面承受的介质冲击压力远高于内侧壁面，流速分布也呈现外侧高、内侧低的特征；而弯头内侧的气相集中区则存在局部低压涡流区，该区域的压力波动是诱发管路振动的主要激振源。当介质流速达到工程常见的2-3m/s区间时，气液两相的分界面会出现明显的波动，液相高速冲击弯头外侧壁面后会产生反射压力波，这种压力波沿管路逆向传播就会形成水锤现象，瞬间压力峰值可达到正常工作压力的3-5倍，对管路系统的支撑结构、连接密封件都会造成不可逆的疲劳损伤。

在实际工程选型与安装过程中，这类45度弯头的安装边界需要重点关注：进出口端直管段长度不应小于5倍公称通径，避免弯头进出口处的流场扰动影响上游阀门、流量计等设备的测量精度与运行稳定性；弯头外侧壁面需要做局部加厚处理，或者选用耐磨材质应对长期的介质冲蚀；管路支撑点应避开弯头的振动敏感区域，支撑间距需结合管路固有频率计算确定，避免压力波频率与管路固有频率重合引发共振。对于存在气液两相混输工况的管路系统，还可在弯头上游适当位置加装导流装置，破坏离心力引发的相态分离趋势，降低水锤发生的概率，延长管路系统的整体服役周期。

该仿真模型完整复现了45度弯头内部气液两相流的流动特性，能够为管路系统的结构优化、支撑布局、防护设计提供量化的数据支撑，帮助结构设计人员在方案阶段就预判潜在的流致振动、水锤冲击等风险，减少后期现场调试阶段的故障整改成本，提升管路系统运行的可靠性。
