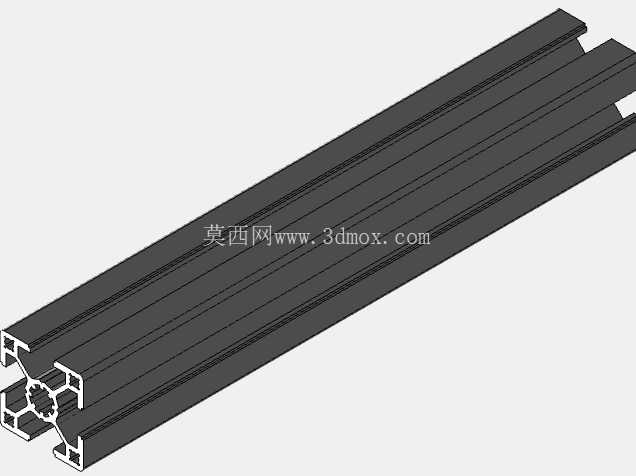

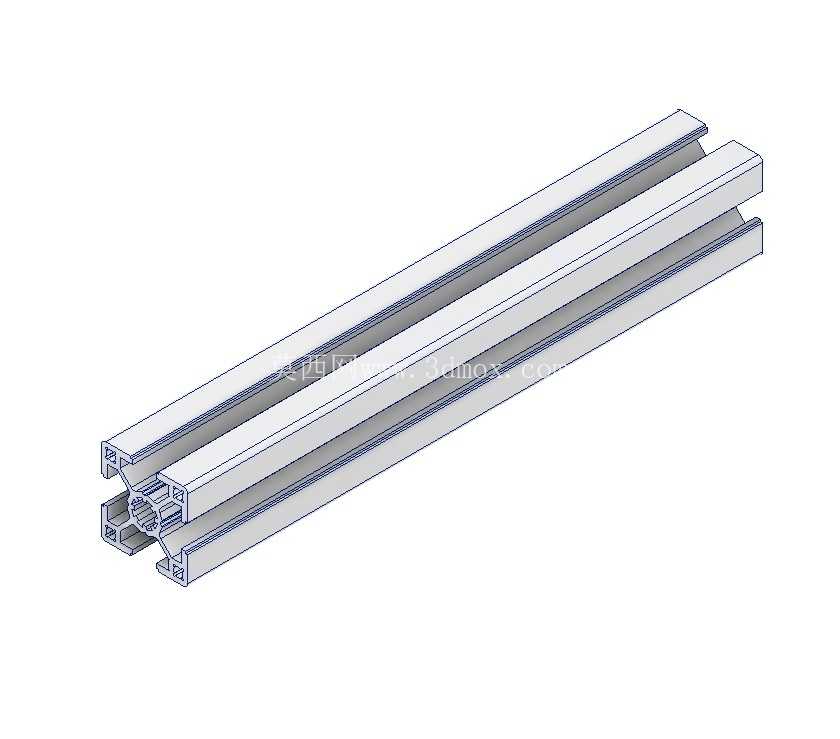

30X30规格四向T型槽铝挤压型材截面结构

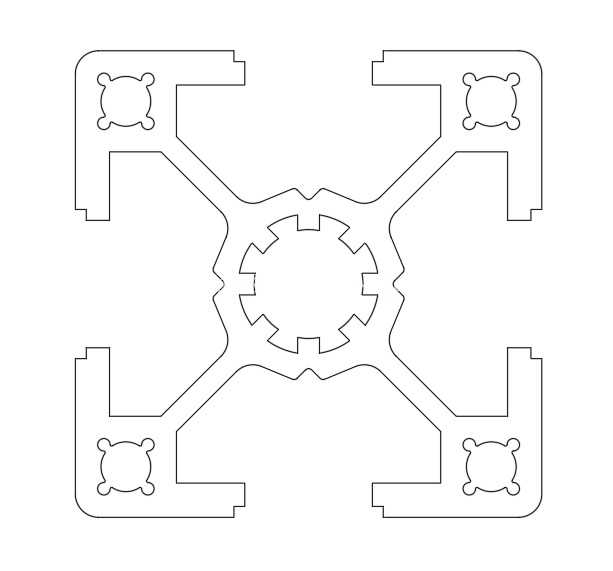

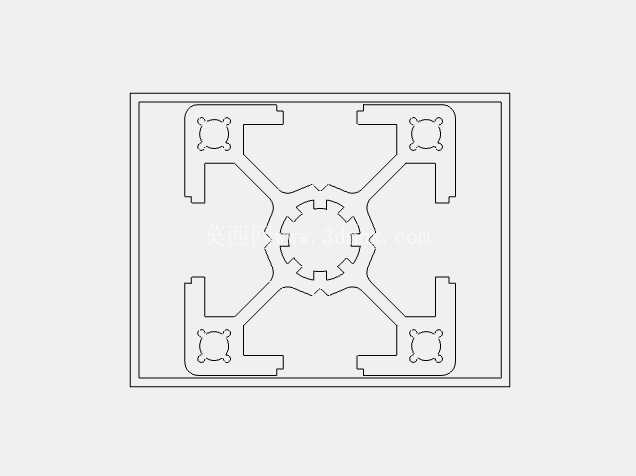

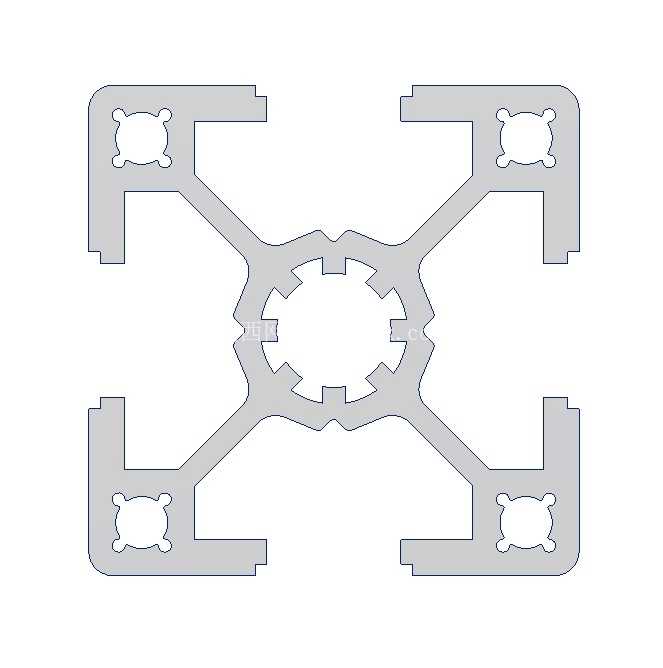

　　这款四向T型槽铝挤压型材的截面设计，核心围绕轻量化设备框架的快速搭建需求展开，四个方向均预留标准T型槽位，可兼容通用T型螺栓、滑块螺母等紧固件，无需额外焊接或打孔，就能完成多根型材的垂直、平行拼接，适配各类中小型自动化设备机架、检测工位工作台、3D打印机框架、电子产线物料周转架的搭建场景。从截面结构来看，中心区域设计带内齿的圆形通孔，一方面可作为穿线通道容纳设备控制线缆、气路软管，避免管线外露造成的剐蹭、积尘问题，另一方面内齿结构可配合专用旋转连接件，实现两根型材间任意角度的铰接固定，满足非标设备中倾斜支撑、角度可调工位的搭建需求，相比传统方形中心孔的型材，铰接连接的抗扭转强度提升约40%，不会出现长期受力后连接件打滑移位的问题。

　　四个角位的封闭型腔设计，在控制型材米重的前提下最大化提升截面惯性矩，30X30的外轮廓尺寸属于小型工业铝型材的常规规格，安装边界清晰，单根型材拼接时的端面配合公差可控制在0.2mm以内，相邻型材拼接后平面度误差不超过0.1mm/m，完全满足视觉检测设备、精密实验工装对框架安装基准的精度要求。四个方向延伸的支臂采用等壁厚设计，挤压成型时金属流速均匀，不会出现局部壁厚差过大导致的型材变形、力学性能不均问题，T型槽的槽口宽度、槽深尺寸严格匹配行业通用紧固件标准，槽口边缘做微小倒角处理，既可以避免安装时螺栓头剐蹭槽口造成的涂层脱落，也能引导紧固件快速滑入槽内，提升现场装配效率。

　　角位的四个小型异形安装位，可直接嵌入弹性螺母、端盖连接件，无需在型材端面额外攻丝，就能完成脚轮、支撑脚、封板的快速固定，相比传统方形角位的型材，省去了端面钻孔攻丝的工序，现场装配时的工时可缩短30%左右。在实际设备应用中，这类型材常被用于搭建桌面级自动化设备的主体框架，比如小型螺丝锁付机、桌面型点胶机的机架，利用T型槽的可调特性，可根据不同产品的加工尺寸灵活调整安装工位的位置，无需重新拆解整个框架；也可用于生产线上的物料导向架、传感器安装支架，型材表面经阳极氧化处理后具备良好的耐磨性与抗腐蚀能力，可在一般工业车间环境下长期使用，不会出现锈蚀、表面涂层脱落的问题。

　　设计过程中针对挤压成型的工艺特性做了多处优化，所有内角均采用圆角过渡，避免挤压模具出现应力集中导致的模具开裂问题，延长模具使用寿命；各部位壁厚差控制在1.5倍以内，保证挤压过程中金属流动顺畅，成型后的型材直线度可满足每米弯曲度不超过1mm的要求，无需后续额外校直工序即可直接投入装配使用。截面的力学性能经过校核，在作为竖直支撑使用时，单根1米长度的型材可承受不低于80kg的垂直静载荷，作为水平横梁使用时，跨距500mm的情况下中点挠度不超过0.3mm，完全满足中小型工业设备对框架结构的刚度、强度要求，不会出现长期受力后框架变形导致的设备精度下降问题。
