工业挤压铝型材截面结构三维设计

这款挤压铝型材的截面设计，是针对工业自动化设备框架搭建场景做的优化，日常在流水线支架、设备防护围栏、检测台架、小型设备承重机架这类场景里应用非常普遍，区别于民用门窗铝型材，工业用挤压铝型材的槽口设计、壁厚分布、连接孔位排布都要兼顾模块化装配的需求，不需要额外焊接，只需要配套的角件、螺栓、螺母就能完成快速拼接，后期调整设备布局的时候拆装也很方便，不会像焊接框架那样改动就需要切割重焊，能大幅缩短设备搭建的周期。

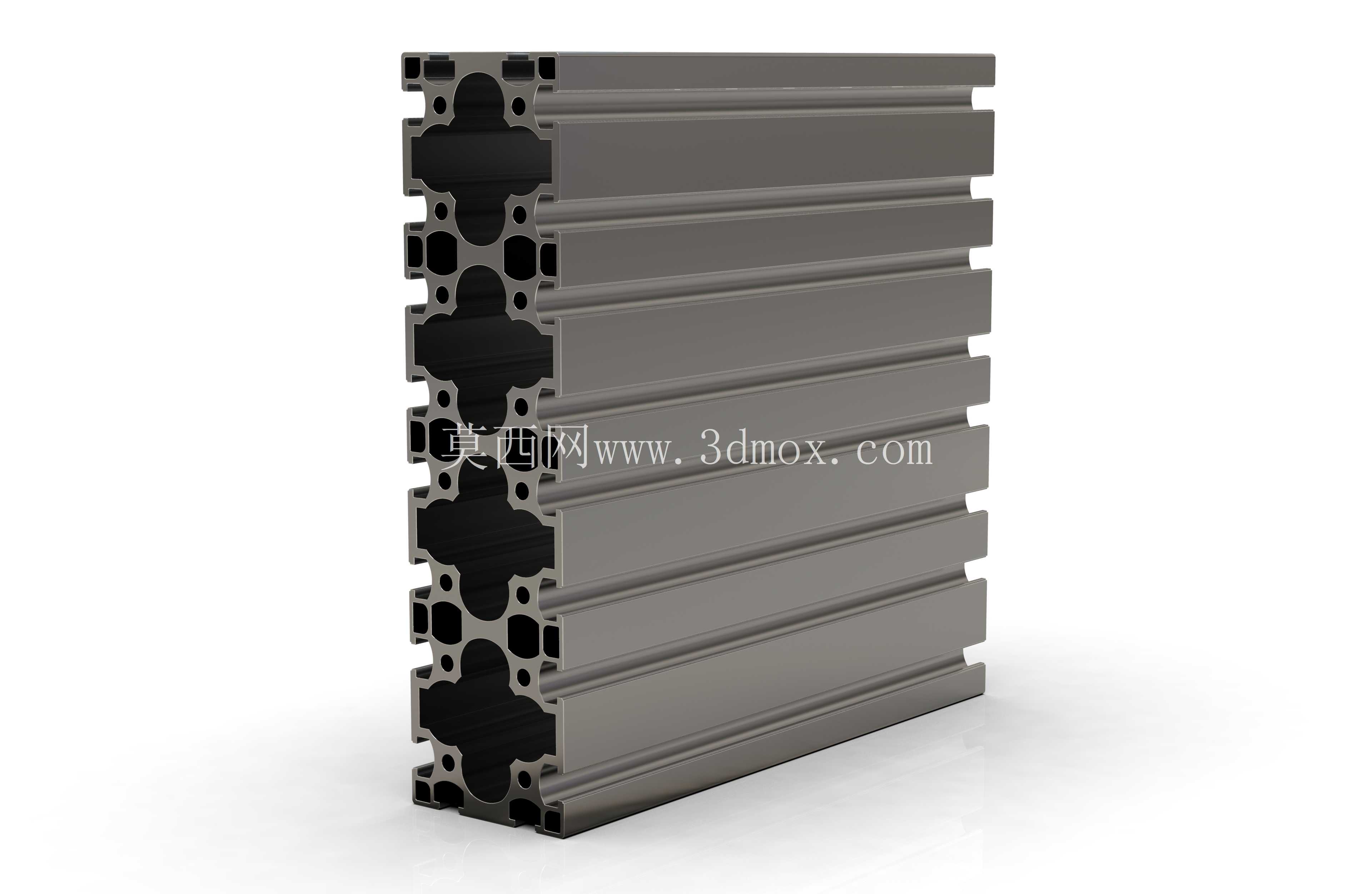

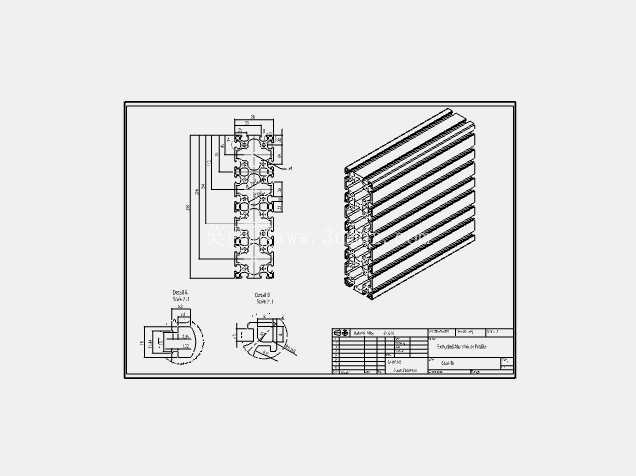

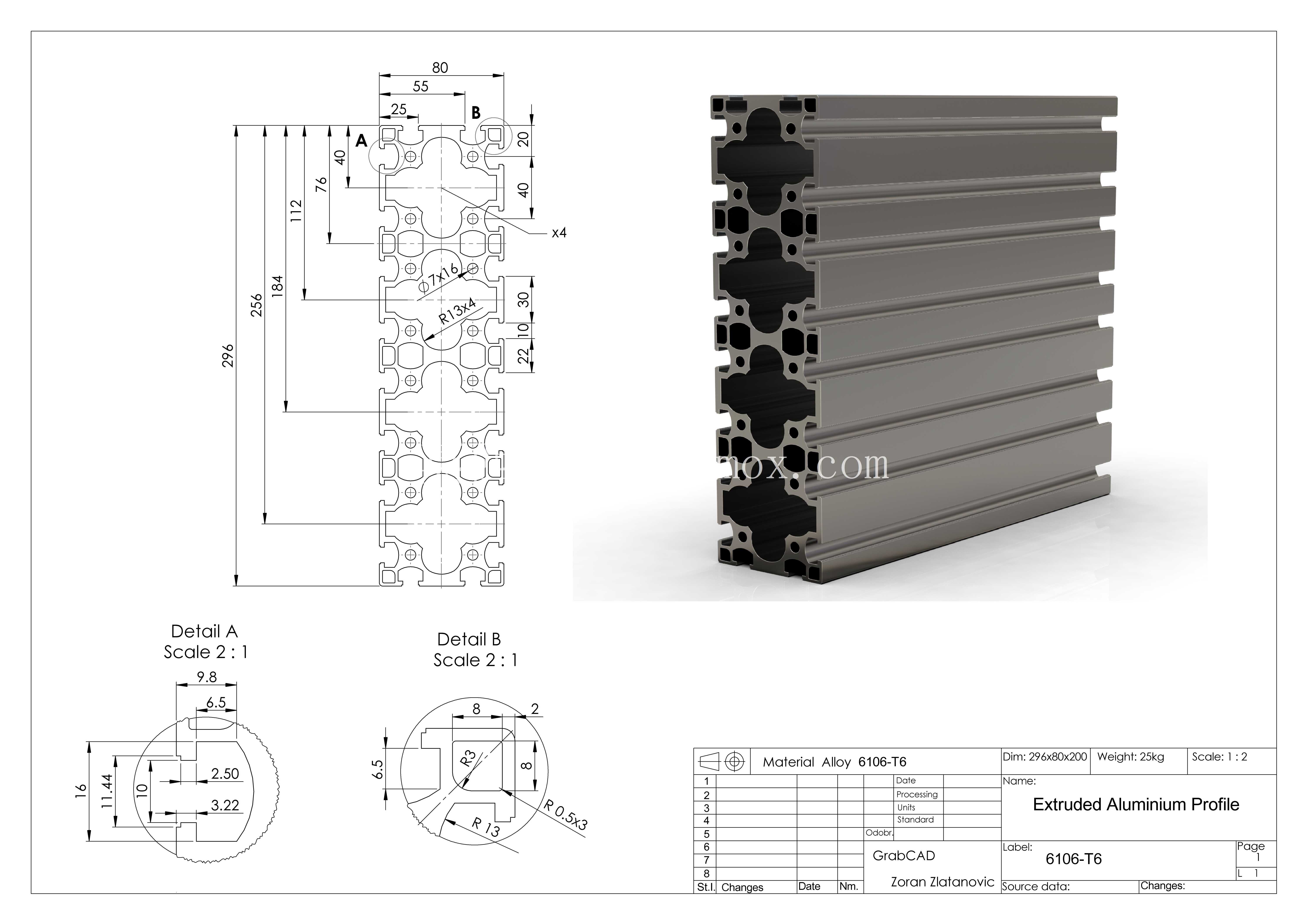

从截面结构来看，这款型材的四周都预留了标准T型槽，槽口的尺寸是按照通用工业铝型材的连接标准做的，适配市面上绝大多数的紧固件，不需要单独开模做配套配件，能降低采购和库存的压力。型材内部的加强筋分布做了针对性的力学优化，中间的空腔结构既减轻了型材自身的重量，又通过多道纵向筋位提升了截面的抗弯、抗扭性能，在同等米重的情况下，比实心结构的型材承重能力提升不少，同时中空的腔体还可以用来走设备的气管、电线、传感器信号线，把管线隐藏在型材内部，让整个设备的外观更整洁，也能避免管线外露被剐蹭损坏的风险。

设计这款型材截面的时候，首先要考虑的是挤压生产的工艺可行性，截面的壁厚要尽量保持均匀，避免出现壁厚差过大导致挤压成型后型材变形、表面出现凹凸缺陷的问题，所有的内角位置都做了合适的圆角过渡，既可以减少挤压模具的应力集中，延长模具的使用寿命，也能避免型材在装配过程中尖锐边角划伤操作人员。截面的连接孔位是和槽口位置做了同轴度匹配的，当两根型材垂直拼接的时候，配套的角码可以直接卡入槽内，螺栓穿过孔位锁紧之后不会出现错位偏移，连接的刚性足够满足常规工业设备的承重需求，不会因为设备运行的振动出现连接松动的情况。

从安装边界来看，这款型材的外轮廓尺寸是按照常规工业框架的常用规格设计的，单根型材的长度可以根据实际需求裁切，裁切的时候只需要用专用的铝型材切割机就能保证断面的平整度，不需要二次打磨处理。拼接的时候，相邻两根型材的对接面不需要做特殊的机加工，只要保证裁切端面垂直于型材长度方向，就能实现紧密贴合，拼接后的框架整体平面度可以控制在合理范围内，满足设备安装的基准要求。型材的表面是阳极氧化处理的，氧化膜厚度足够应对车间内的常规潮湿、轻微腐蚀环境，不会轻易出现生锈、表面氧化发黑的问题，日常维护只需要擦拭表面灰尘即可，不需要做额外的防腐处理。

在实际选型应用的时候，需要根据框架的承重要求选择合适的支撑跨距，如果是用来搭建承重较大的设备机架，可以在型材的空腔内加装钢质衬套，进一步提升型材的抗弯能力，避免长时间承重出现型材弯曲变形的问题。如果是用来做设备的防护围栏，还可以在槽口内嵌入有机玻璃板、铁丝网或者钣金门板，不需要额外打孔固定，直接利用槽口的卡接结构就能完成安装，调整防护板的位置也非常方便。这款型材的槽口还可以配套安装各种传感器安装座、管线槽、脚轮、调节脚杯等配件，整个装配体系完全模块化，设计人员只需要根据设备的布局需求，选择对应长度的型材和配套连接件，就能快速完成整个框架的设计，不需要单独设计复杂的连接结构，能大幅减少结构设计的工作量，缩短设备的研发周期。

另外，这款型材的截面细节设计也考虑到了装配的容错性，槽口的宽度做了微小的公差余量，配套的T型螺母可以顺畅地在槽内滑动，调整位置的时候不会出现卡滞，锁紧之后螺母和槽道的接触面足够大，连接的锁紧力可以满足振动工况下的使用要求，不会因为设备长期运行产生的振动导致螺母松脱。型材两端的端面可以配套安装端盖，既可以避免灰尘、杂物进入型材空腔，也能让框架的外观更规整，没有尖锐的断面外露。如果需要在型材上安装其他零部件，只需要在对应位置的槽内放入T型螺母，就可以实现任意位置的安装固定，不需要在型材上打孔，不会破坏型材的整体结构强度，后期调整零部件位置的时候也非常灵活。
