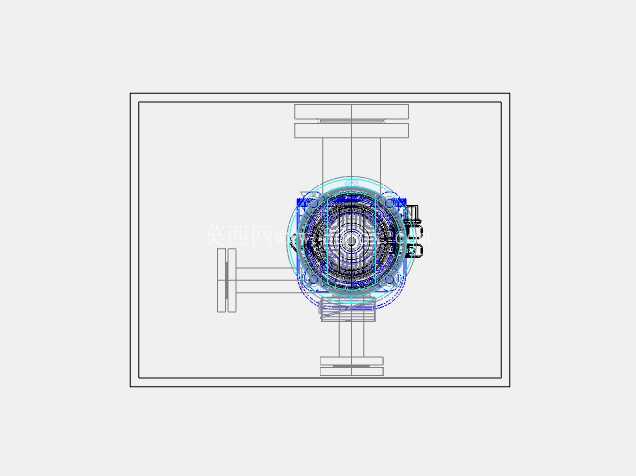

牙龈干燥机压铸模具结构三维设计

这套牙龈干燥机的压铸模具结构，是针对小型日化类生产设备核心部件的成型需求开发的，在日化加工生产线的配套设备制造场景中，这类模具承担着牙龈干燥机核心腔体结构件的批量成型任务，直接决定了干燥机腔体的气密性、结构强度以及装配精度。从实际生产场景来看，牙龈干燥机多用于卵磷脂、食用油相关的物料干燥处理工序，设备运行过程中腔体需要承受一定的热风循环压力，同时还要接触食品级加工物料，因此成型后的压铸件不能有气孔、缩松、冷隔这类压铸常见缺陷，这也是这套模具结构设计的核心出发点。

从模具的整体结构布局来看，设计阶段首先围绕压铸件的回转体结构特征做了分型面的选型，将主分型面设置在腔体的最大轮廓截面位置，避免出现侧向的倒扣结构增加模具复杂度，同时保证开模后铸件能够顺利留在动模侧，配合顶出机构完成脱模。浇注系统的设计采用了中心浇道的布局形式，熔融金属液从模具中心位置进入型腔，能够保证金属液在型腔内的流动路径长度均匀，避免出现远端填充不足的问题，同时在浇道末端设置了集渣包结构，能够收集金属液前端的冷渣与气体，减少铸件内部的气孔缺陷。

冷却回路的排布是这套模具设计的重点部分，针对型腔周围的厚壁区域，设计了随形的环形冷却水道，距离型腔壁的距离保持在均匀的12mm区间，既保证冷却效率，又避免距离过近导致型腔壁出现应力开裂，同时在动模芯的内部也设置了直通式冷却孔，对应铸件的内部凸台结构，保证铸件各个区域的冷却速度均匀，减少铸件成型后的收缩变形量，控制铸件的尺寸公差在IT7级范围内，满足后续与干燥机其他部件的装配要求。

脱模机构采用了顶杆顶出的组合形式，在铸件的法兰边缘以及内部加强筋位置均匀布置了圆顶杆，顶杆的直径根据对应位置的铸件壁厚做了匹配，避免顶出力过大导致铸件表面出现顶白或者顶穿的缺陷，同时在动模侧设置了复位杆结构，保证合模过程中顶出机构能够准确回到初始位置，避免顶杆与定模型芯发生碰撞。导柱导套的布置采用了四角不等径的设计，能够防止模具装模过程中出现定动模装反的问题，导套内部设置了储油槽结构，能够减少连续生产过程中的导柱磨损，延长模具的使用寿命。

从安装边界尺寸来看，这套模具的整体外形尺寸适配常用的160吨卧式冷室压铸机的安装参数，模具的总厚度控制在压铸机的最小与最大模厚区间内，浇口套的入口尺寸与压铸机压射室的尺寸匹配，顶出孔的位置对应压铸机的顶杆排布位置，不需要额外做改装就可以直接上机生产。模具的锁紧面做了足够的承压面积设计，能够承受压铸过程中最大的胀型力，避免生产过程中出现飞边问题。在排气系统的设计上，除了集渣包位置的排气槽之外，在型腔的各个填充末端都设置了深度0.1mm的排气槽，能够在金属液填充过程中快速排出型腔内的气体，进一步减少铸件的气孔缺陷，保证成型后的铸件能够满足气密性测试要求，适配牙龈干燥机的热风循环工作场景，不会出现漏气漏风的问题。

整套模具的结构设计充分考虑了批量生产过程中的维护便利性，各个模芯部件都采用了镶拼式的结构，当局部出现磨损或者损坏的时候，可以单独更换对应的镶件，不需要更换整套模芯，降低生产过程中的维护成本。同时在模具的定动模之间设置了精定位结构，保证每次合模的定位精度控制在0.02mm以内，保证铸件的同轴度要求，满足干燥机转子部件的装配需求，避免后续装配过程中出现转子卡滞的问题。
