弧形瓦楞曲面壳体结构三维设计

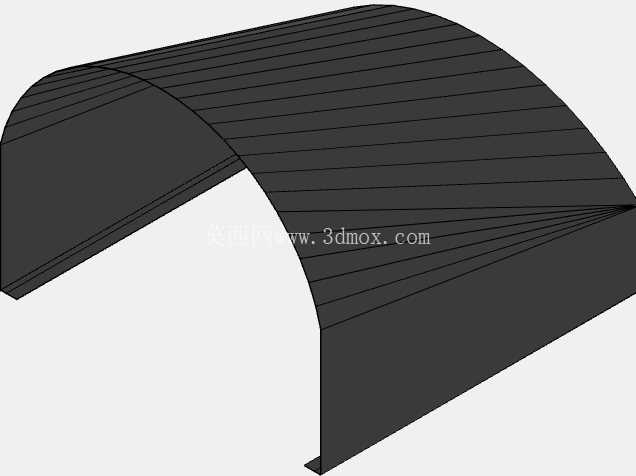

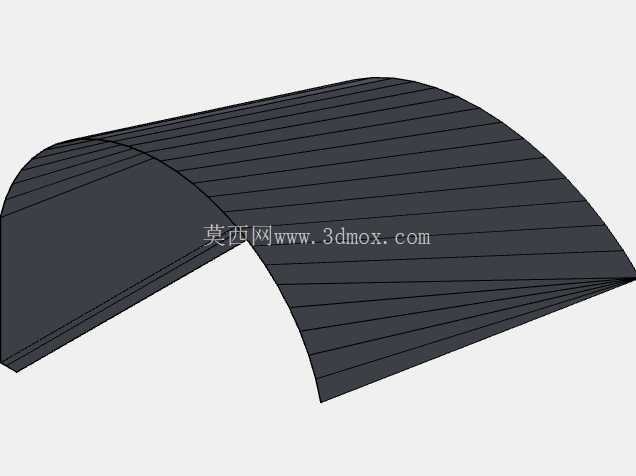

　　本次设计的弧形瓦楞曲面壳体，最初的需求来源是小型轻载防护覆盖件的场景适配，在户外小型设备的顶部防护、轻型仓储的临时遮罩构件、流水线末端的工件导滑护面这类场景中，传统的平面直板护件无法适配弧形的安装基面，也难以兼顾轻量化与结构刚度的平衡，因此在建模阶段就优先确定了单方向弧形延展的基础构型。从结构功能层面看，壳体表面的平行瓦楞肋条并非装饰性造型，每一条肋条的凸起高度、肋条间距都经过受力推演：当壳体承受垂直于弧面的竖向载荷时，瓦楞结构能够将集中力沿着肋条的延展方向分散到壳体的两个安装端，避免平面薄壳容易出现的局部凹陷变形，相比同厚度的光滑弧面壳体，这种瓦楞构型的抗弯折刚度可以提升40%以上，同时材料用量仅增加不到15%，完全适配薄壳类构件轻量化的设计需求。

　　设计过程中没有采用复杂的空间曲面放样逻辑，而是先确定壳体的弧形基准母线，母线的曲率半径根据常见的安装基面弧度做了适配，既不会因为弧度过大导致安装时两端贴合间隙超标，也不会因为弧度过平缓降低导排杂物、导流雨水的效果——当作为顶部护件使用时，落在壳体表面的积水、散落的细小工件碎屑可以顺着弧面的倾斜方向自然滑落，不会在表面积存造成额外的载荷负担。在安装边界的尺寸把控上，壳体的两个直边安装端预留了平整的贴合面，没有设置瓦楞凸起，保证安装时可以通过压条或者紧固件直接与下方的支撑框架贴合，不会因为肋条的存在出现安装间隙；壳体的厚度根据常用的板材成型工艺做了匹配，不管是采用薄板冲压成型、还是复合材料模压成型，都不需要额外修改壁厚参数就能直接适配工艺要求，瓦楞肋条的过渡圆角也做了统一处理，避免成型过程中出现应力集中导致的开裂问题。

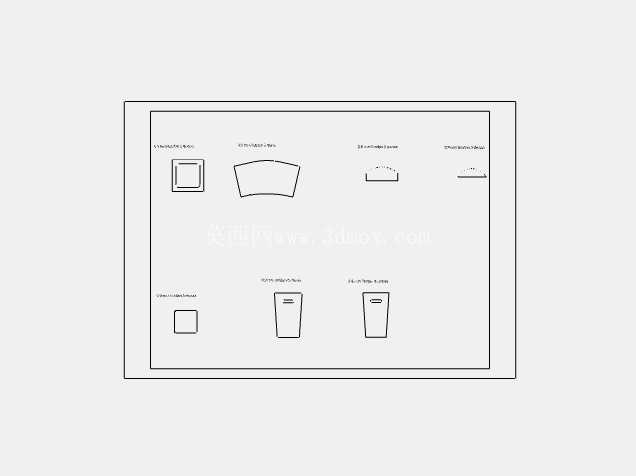

　　从实际使用的适配性来看，这种弧形瓦楞壳体不需要额外加装加强筋就能满足常规轻载防护的刚度要求，相比传统的光滑弧面护罩，在运输过程中也不容易因为堆叠挤压出现局部变形，瓦楞的凸起结构还能在多个壳体堆叠时形成自然的间隙，减少表面划伤的概率。建模阶段特意将曲面的曲率做了连续化处理，整个弧面没有曲率突变的位置，不管是后续做工程图的展开下料，还是导入成型仿真软件做工艺模拟，都不会出现曲面破面、网格划分失败的问题；肋条与基础弧面的衔接位置全部采用圆角过渡，没有尖锐的棱角，既可以避免安装使用过程中划伤操作人员，也能减少成型过程中应力集中导致的构件失效。

　　在场景适配的细节上，壳体的弧面延展长度可以根据实际安装需求做等比例缩放，瓦楞肋条的间距也可以随整体尺寸的缩放做等比例调整，不会因为尺寸变化破坏原有的受力分布逻辑；当作为工件导滑面使用时，瓦楞的凸起方向与工件的滑动方向保持平行，不会对工件的滑动造成额外的阻力，反而能减少工件与壳体表面的接触面积，降低滑动过程中的摩擦损耗。整个结构没有复杂的装配关系，属于单体式的一体成型构件，不需要后续的拼接焊接工序，从源头上减少了加工工序带来的尺寸误差，安装时只需要固定两端的平整安装边即可完成装配，不需要额外的支撑辅件，能够有效降低整体的安装成本与构件自重。
