鱼饵孵化用压铸模具结构设计方案

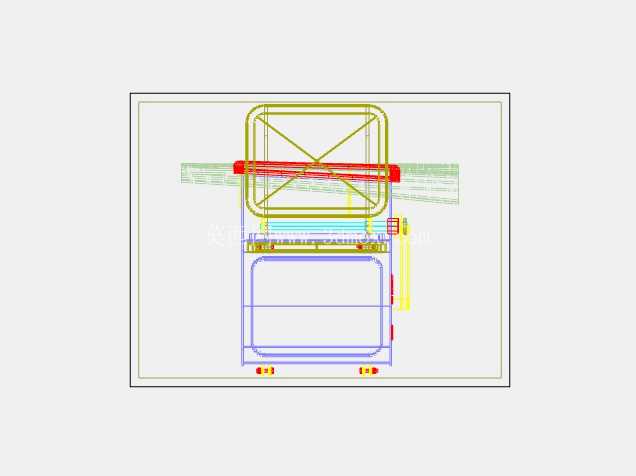

　　这套压铸模具主要面向户外垂钓领域的仿生鱼饵批量生产场景，针对鱼饵孵化配套的硬质塑胶类配件成型需求开发，适配卧式冷室压铸机的安装接口，可直接搭载在常规280吨锁模力的压铸设备上完成连续生产作业。从实际生产的工况出发，模具的成型区域做了分区设计，上下两层型腔分别对应鱼饵孵化装置的壳体上下半件，型腔轮廓完全匹配配件的曲面造型，边缘处做了0.12mm的排气槽预留，避免压铸过程中气体裹入形成成型件表面的气孔、缺料缺陷。

　　浇注系统的流道采用了梯形截面设计，主浇道入口直径匹配设备压射冲头的尺寸，分流道沿着两个型腔的对称中线布置，内浇口开设在成型件的非外观侧边，宽度控制在8mm，厚度1.2mm，既保证金属熔液可以在0.08秒内快速充满整个型腔，也能在成型后方便浇口凝料的去除，不会在产品外观面留下明显的加工痕迹。冷却回路的排布完全贴合型腔的轮廓走向，距离型腔壁的距离统一控制在15mm，回路直径10mm，进出水口设置在模具的定模侧，接入生产车间的常规冷却水循环系统即可，可将成型周期内的模具温度稳定控制在180-220摄氏度区间，避免局部温度过高导致成型件粘模、或者温度不均产生的翘曲变形问题。

　　脱模机构采用了顶针加推板的组合形式，针对成型件上的薄壁卡扣位置，单独设置了直径2mm的扁顶针，顶出行程控制在45mm，顶出过程中各顶针的出力偏差控制在5%以内，防止顶出力不均导致成型件出现顶白、变形甚至开裂的问题。模具的导柱导套配合间隙控制在0.02mm以内，合模时的定位精度可以保证上下型腔的错位量不超过0.03mm，满足成型件的尺寸公差要求。从安装边界来看，模具的整体长宽尺寸适配常规压铸机的拉杆间距，模脚高度预留了足够的顶出空间，吊环孔的设置位置经过重心核算，吊装过程中可以保持模具平衡，方便车间的上机安装调试。

　　在设计过程中，还针对鱼饵孵化配件的使用场景做了细节优化，成型件上的安装卡扣位置对应的型腔部分做了抛光处理，表面粗糙度达到Ra0.8，保证成型后的卡扣可以顺利完成装配，不需要额外的人工打磨工序；型腔的分型面处做了0.05mm的溢料槽设计，可以收集合模时溢出的少量熔料，避免飞边过厚增加后续的去毛刺工作量。整套模具的结构紧凑，没有多余的冗余设计，所有易损件都采用了标准化的快换结构，生产过程中如果出现顶针磨损、密封件老化的问题，可以在短时间内完成零件更换，减少设备停机等待的时间，适配规模化量产的连续作业需求。针对鱼饵孵化装置配件需要长期接触水体的使用特性，模具成型的零件壁厚均匀控制在2.5mm，转角处都做了R1.5的圆角过渡，既避免压铸时出现应力集中导致的成型缺陷，也能提升成品配件的结构强度，在户外水环境下使用时不容易出现开裂、变形的问题。
