民用建筑屋面用波浪形防水瓦构件

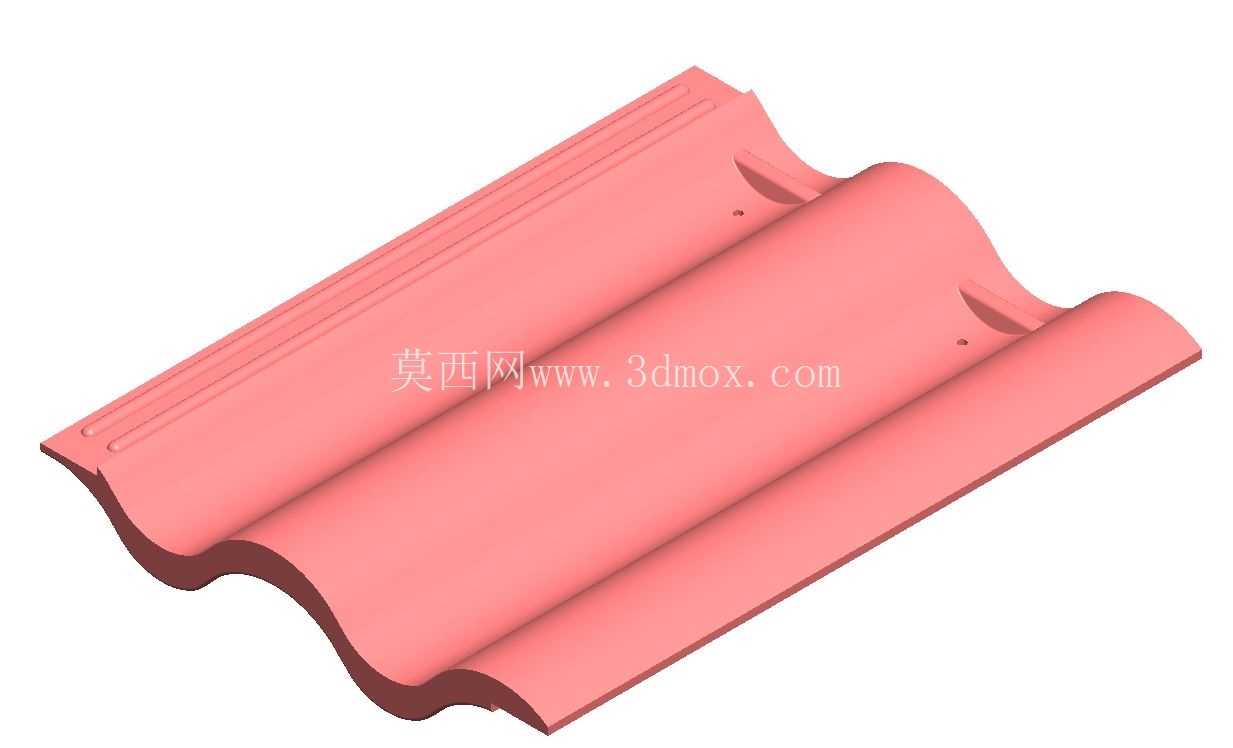

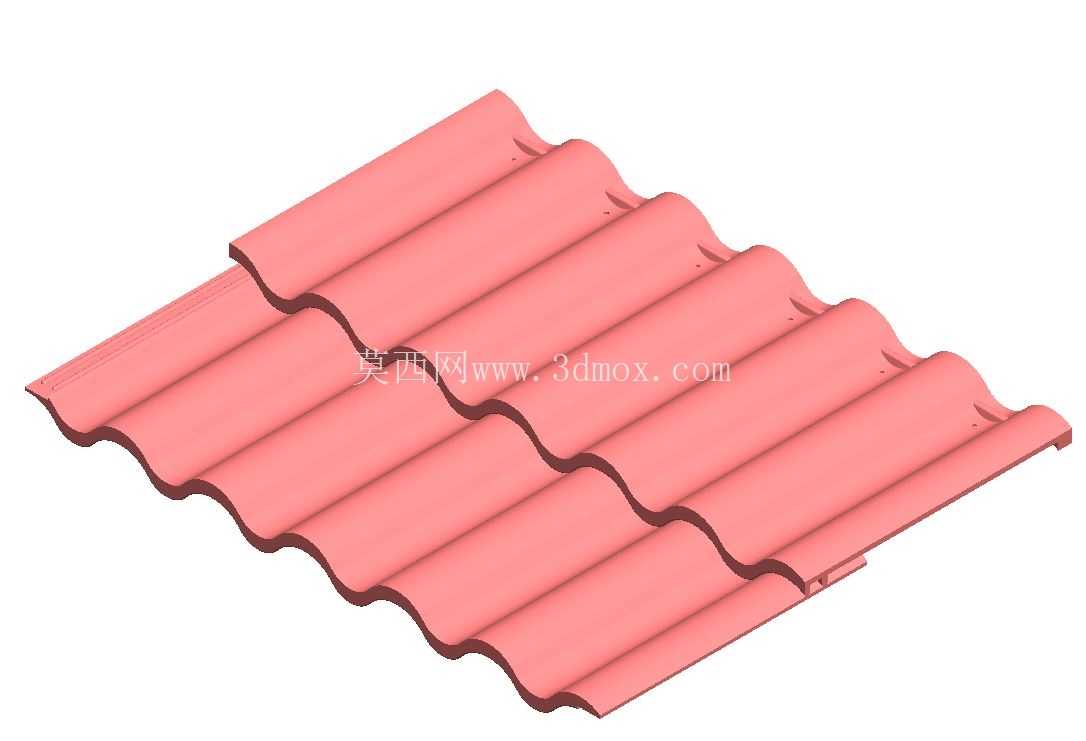

　　在民用住宅、工业厂房、文旅仿古建筑的屋面铺装工程中，波浪形屋面瓦是承担防水、排水、装饰围护功能的核心建材构件，这类瓦件的曲面结构设计直接决定了屋面的排水效率、抗风揭能力与整体铺装后的视觉效果。不同于传统平面烧结瓦的搭接逻辑，这款波浪瓦采用连续起伏的双弧面构型，相邻瓦件铺装时可通过侧边的波形企口实现嵌合搭接，从结构上消除了平面瓦搭接缝易出现的雨水倒渗隐患，尤其适配年降雨量较大区域的坡屋面施工需求。

　　从实际工程应用场景来看，这类波浪瓦可适配15度到60度之间的常规屋面坡度，不管是乡村自建房的现浇坡屋面，还是工业厂房的钢结构檩条屋面，都能通过配套的固定件完成快速铺装，瓦面的弧形导流槽可在降雨时快速将屋面汇水引导至檐口排水系统，避免屋面积水渗漏。在产品功能特性层面，这款瓦件的曲面过渡区域做了等壁厚设计，整体壁厚均匀，既避免了局部壁厚过大导致的成型缺陷，也防止了壁厚过薄区域在运输、铺装过程中出现受力碎裂问题；瓦体上预设的两个固定孔位，位置刚好处于铺装后上层瓦的覆盖区域，固定件安装后不会暴露在屋面表层，从根源上避免了固定孔位的渗水风险，同时孔位的沉台设计可让固定件头部完全嵌入瓦体内部，不会顶起上层搭接的瓦件，保证铺装后瓦面的平整度。从设计思路上看，这款瓦件的波形参数经过反复校核，波高与波距的比例刚好匹配常规屋面的排水流速要求，既不会因为波高过大增加瓦件自重、提升屋面荷载，也不会因为波高过小导致暴雨天气下雨水漫过搭接缝出现渗漏；瓦体两端的搭接止口做了微小的错位限位设计，铺装时工人无需反复测量搭接宽度，只要将相邻瓦件的止口卡合到位就能保证统一的搭接尺寸，大幅降低现场施工的操作难度，提升铺装效率。

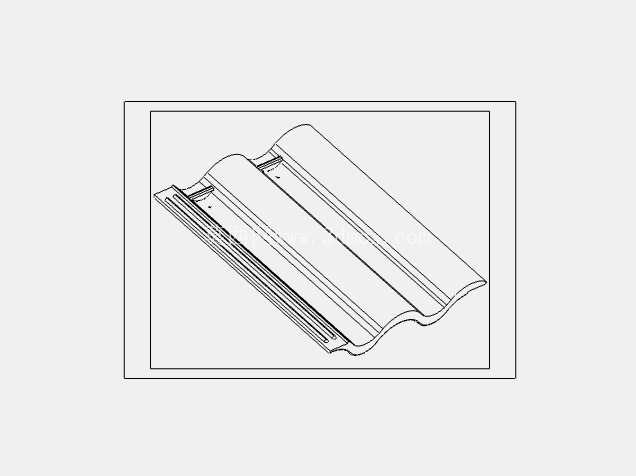

　　在外形尺寸与安装边界层面，这款瓦件的有效铺装尺寸为425mm×330mm，设计时已经考虑了搭接区域的尺寸损耗，施工排版时可直接按照有效尺寸计算铺装用量，无需额外扣除搭接余量；瓦体的侧边搭接宽度为35mm，上下端搭接长度为40mm，这个搭接尺寸经过抗风揭测试验证，在12级大风工况下不会出现瓦件被掀脱的问题，同时也不会因为搭接量过大造成材料浪费。在建模过程中，这类瓦件的曲面建模需要重点关注搭接面的配合公差，相邻瓦件的配合面需要预留0.5mm的安装间隙，避免温度变化导致瓦件热胀冷缩时出现挤压起拱的问题；瓦体的所有转角区域都做了R2mm的圆角过渡，既可以避免成型过程中出现应力集中导致的开裂问题，也能防止施工过程中尖锐边角划伤作业人员。

　　不同于平板瓦的铺装受力逻辑，波浪瓦铺装后荷载会通过波峰位置传递到下方的挂瓦条或者檩条上，因此建模时需要校核波峰位置的结构强度，保证在人员踩踏检修屋面时，瓦件不会出现局部凹陷碎裂的问题；瓦面的曲面弧度做了微幅的起拱设计，铺装后瓦面不会因为自重出现中间下垂的问题，长期使用也不会出现积水窝尘的情况，能长期保持屋面的整洁度。在实际工程选型时，这类波浪瓦可搭配同系列的脊瓦、檐口瓦、三通瓦等配件使用，实现整个屋面系统的无死角防水覆盖，配件的接口曲面与主瓦的波形完全匹配，安装后衔接处过渡自然，不会出现突兀的接缝影响屋面整体观感。
