户外立式三舱接线盒支撑安装架

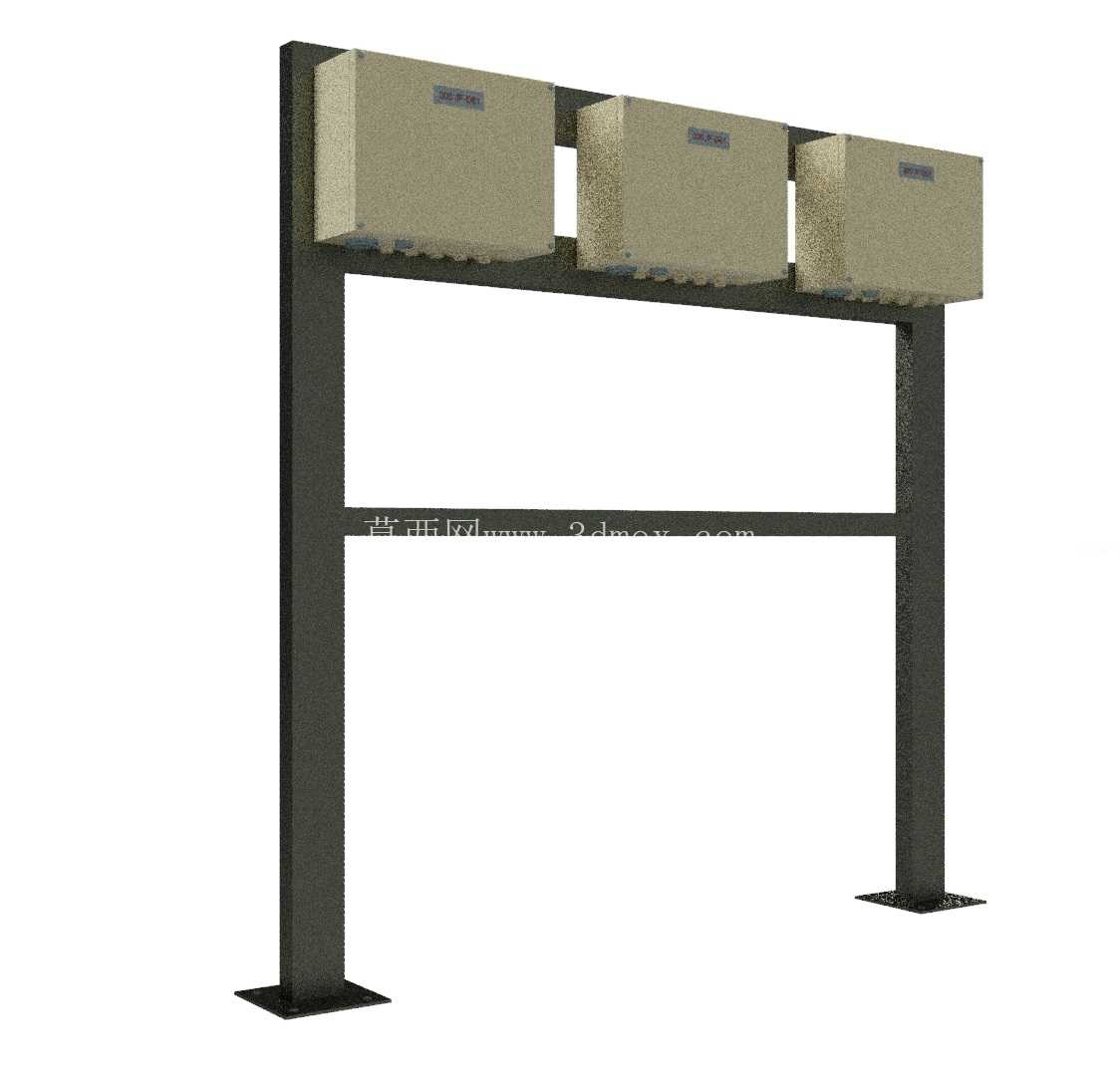

　　这套架体结构主要面向户外厂区、园区公共区域的电气布线接驳场景使用，核心作用是为三个并排布置的接线盒提供稳定的高位安装载体，避免接线盒直接落地放置带来的积水浸泡、杂物磕碰、无关人员随意触碰等问题，同时规整区域内的线缆走向，让强弱电接驳点的排布更符合现场运维的操作习惯。从结构设计逻辑来看，整体采用双立柱加底部法兰盘的落地式支撑方案，两根竖向主立柱选用矩形截面型钢制作，立柱底部焊接方形安装法兰，法兰上预留四个螺栓固定孔，安装时可通过膨胀螺栓直接与混凝土地面做刚性连接，不需要额外做预埋构件，适配大多数已经完成地面硬化的户外场地，安装边界的容错空间较大，只要地面平整度误差在5mm以内就可以完成固定，不需要额外做垫平处理。

　　立柱中部设置一道横向连接横梁，主要作用是抵消两根立柱的侧向晃动量，提升整体架体的抗风载能力，毕竟户外场景下需要考虑阵风冲击对架体稳定性的影响，这道横梁的位置经过受力测算，刚好处于立柱受力形变的最大拐点位置，用最小的材料用量就能达到足够的结构强度，不会造成材料冗余。架体顶部设置三个等距排布的接线盒安装位，每个安装位都预留了对应的螺栓固定孔位，接线盒与架体的连接面之间预留了5mm的间隙，方便后期运维时拆卸接线盒盖板，不会因为架体与盒体贴合过紧导致盖板无法顺利开启。三个接线盒并排布置的间距也经过优化，相邻两个盒体之间预留了120mm的操作空间，接线时操作人员的手部可以顺利伸入盒体侧面完成线缆压接，不会因为间距过小导致操作受限。架体整体高度设置为1.8米，这个高度刚好符合成年人站立操作的舒适区间，运维人员不需要弯腰或者登高就可以完成接线、检修、线路调整等操作，同时这个高度也能避免地面积水溅到接线盒底部，哪怕雨季场地有短时积水，只要积水深度不超过300mm就不会对接线盒的密封性能造成影响。从实际使用的适配性来看，这套架体不仅可以搭载配套的接线盒，也可以根据现场需求调整顶部安装位的孔距，适配不同尺寸的接线箱、分线器、小型信号传输设备，通用性较强。架体的所有焊接位置都做了满焊处理，焊后打磨掉焊渣再做整体喷塑处理，喷塑层厚度控制在80μm左右，可以应对户外的日晒雨淋、酸碱腐蚀，不会在短时间内出现锈蚀掉漆的问题。

　　设计过程中也考虑了现场运输的便利性，整体架体可以拆分为立柱、横梁、顶部安装梁三个部分，运输时可以叠放打包，到现场后只需要用配套的螺栓就可以完成组装，不需要现场焊接作业，降低了现场安装的施工难度，哪怕是没有焊接设备的场地也可以顺利完成安装。另外架体的底部法兰盘做了倒角处理，不会出现尖锐边角划伤安装人员的问题，所有外露的螺栓端部都加装了塑料保护帽，避免长期外露锈蚀导致后期拆卸困难。在布线空间的预留上，架体顶部的安装梁内侧预留了穿线空间，从地下引出的线缆可以顺着立柱内侧的走线槽向上引入接线盒，不需要额外在架体外部布置穿线管，让整体外观更整洁，同时也能对线缆起到保护作用，避免线缆长期外露被紫外线照射老化。

　　从受力性能来看，单根立柱的承重可以达到80kg，三个安装位总承重不超过200kg的情况下，架体的形变量可以控制在1mm以内，完全满足常规接线盒搭载的承重需求，哪怕后期在接线盒旁加装小型的信号模块、防雷模块也不会出现承重不足的问题。针对不同场地的安装需求，这套架体的立柱也可以根据实际情况调整高度，如果是在人员密集的公共区域，可以适当提升架体高度到2.2米，避免无关人员随意触碰接线盒；如果是在厂区内部仅限运维人员进入的区域，也可以适当降低高度到1.5米，进一步降低材料成本。整体结构没有多余的装饰性构件，所有结构设计都围绕实用性展开，没有为了外观增加不必要的零件，后期维护时如果某个构件出现损坏，只需要更换对应规格的型钢构件就可以完成修复，不需要整体更换架体，降低了全生命周期的使用成本。
