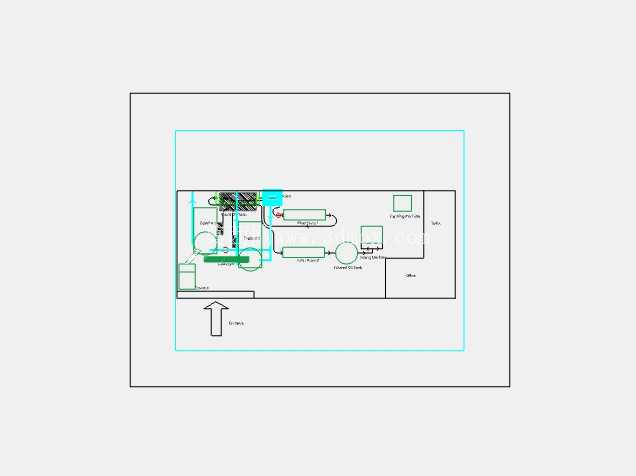

芥末油厂生产车间平面布局设计方案

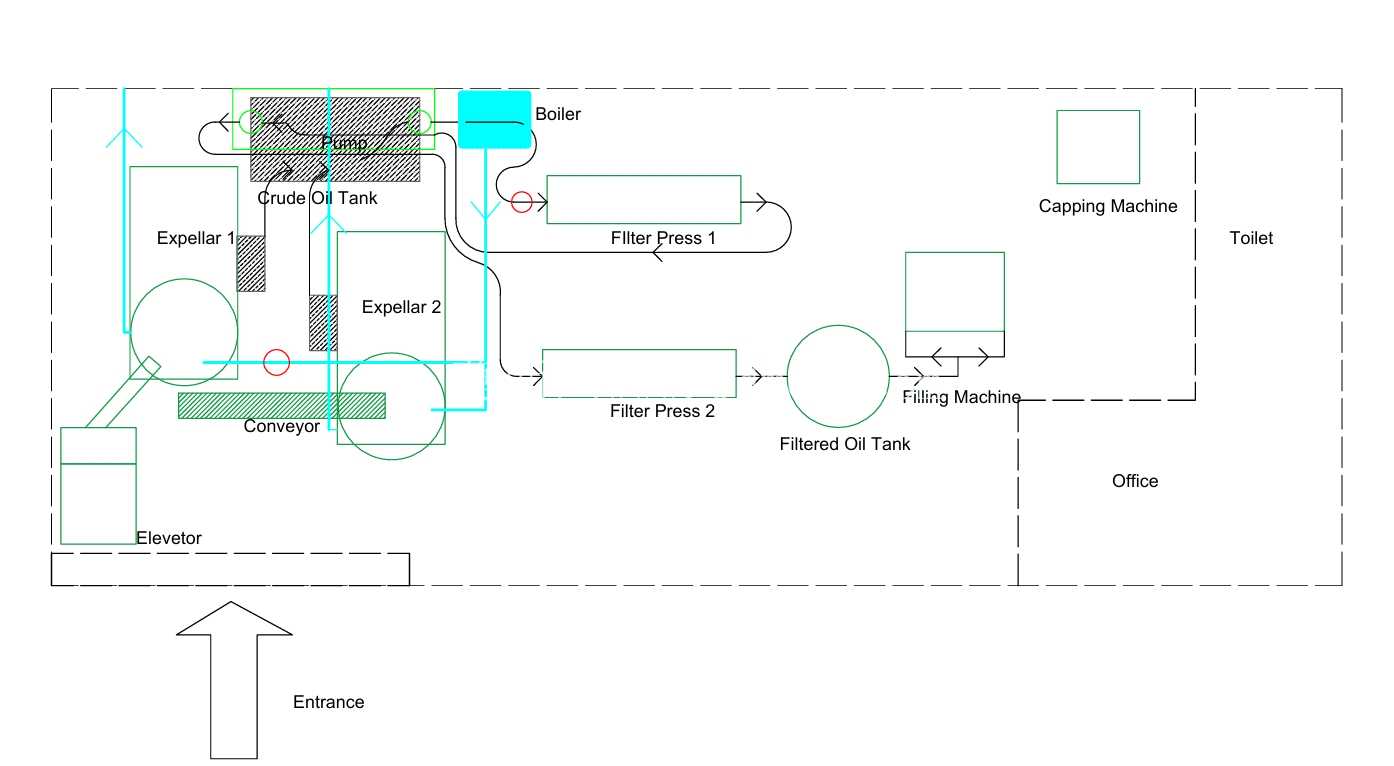

　　这套油料加工厂区平面布局方案，围绕芥末油从原料输入到成品灌装的全生产链路做空间排布，首先在入口区域设置垂直输送设备，承担原料从厂区外部到预处理工段的转运功能，避免原料运输动线与生产人员动线交叉，入口处预留足够的回转空间，满足小型货运车辆临时停靠卸料的需求，输送设备的安装边界与厂区主通道保持1.2米以上的安全距离，预留日常检修与设备维护的操作空间。原料预处理工段配置两台螺旋压榨设备，沿物料流向依次排布，两台设备之间设置中间储油槽，承接第一道压榨产出的毛油，同时将压榨后的饼粕输送至二次压榨工位，减少物料中转的输送距离，压榨设备周边预留0.8米的操作通道，方便操作人员日常巡检、清理设备残渣以及更换易损配件。

　　毛油暂存罐设置在两台压榨设备的出料侧，罐体采用立式结构设计，底部设置排污口，罐体安装位置比后续过滤设备的进料口高出0.6米，依靠重力实现毛油自流输送，减少额外的输送泵配置，降低生产过程中的能耗与设备维护成本。过滤工段配置两台板框过滤设备，采用串联排布方式，毛油先进入第一台过滤机去除大颗粒残渣，再进入第二台过滤机做精滤处理，两台过滤机之间设置透明视窗管路，方便操作人员观察过滤后油液的澄清度，及时更换过滤介质，过滤设备下方设置接油托盘，避免跑冒滴漏的油液污染车间地面，过滤后的成品油进入中间储油罐暂存，储油罐的出料口通过管路连接后续灌装工位。

　　灌装与旋盖工位沿车间侧墙排布，依次设置灌装设备、旋盖设备，两个工位之间的输送线长度预留1.5米的缓冲段，避免前序工位速度波动影响后序设备的稳定运行，灌装设备的安装位置靠近成品暂存区，减少成品转运的距离，旋盖设备旁设置不合格品暂存台，方便操作人员及时挑出旋盖不合格的产品做返工处理。辅助功能区集中布置在车间远离生产工段的角落，分别设置办公区域与卫生设施，与生产区域采用实体隔断分隔，避免非生产人员随意进入生产工段干扰正常生产，同时隔断上设置观察窗，方便管理人员随时查看车间内的生产运行状态。车间内的物料输送采用带式输送机衔接各个工位，输送机的排布完全贴合物料流向，没有迂回折返的路径，输送机两侧设置防护栏，高度不低于0.3米，防止物料在输送过程中掉落，同时避免操作人员衣物卷入输送设备。供热设备布置在车间边角位置，通过保温管路为压榨、过滤工段提供工艺所需的热源，管路沿车间立柱架空排布，距离地面高度不低于2.5米，不影响地面人员通行与物料转运，供热设备周边设置防火隔离设施，满足车间安全生产的规范要求。

　　整个厂区的主通道宽度设置为3米，满足叉车等转运设备双向通行的需求，各个工段之间的分支通道宽度不小于1.5米，确保人员通行与小型物料转运顺畅，所有设备的安装位置都预留了足够的检修空间，关键设备的吊装路径没有永久构筑物遮挡，方便后期设备大修时的部件吊装作业。布局设计时充分考虑了生产过程中的物流走向，从原料入口到成品出口形成单向流动的动线，没有交叉与折返，有效降低生产过程中的物料转运成本，同时各个功能区的划分清晰，生产区、辅助区、办公区互不干扰，既满足生产工艺的需求，也符合车间安全生产、日常管理的相关要求。
