三抽屉厨房底柜二维结构设计图纸

在民用家具结构设计领域，厨房底柜是整体厨柜系统的核心承载单元，承担着厨房储物、操作台面支撑、管线避让等多重功能，本次呈现的带三个抽屉的底柜结构设计，是针对小户型厨房、紧凑型操作区开发的标准化柜体方案，适配多数常规住宅厨房的布局需求。从实际应用场景来看，这类三抽屉底柜通常布置在厨房操作区的核心区段，紧邻水槽或灶台侧边，上层抽屉可放置常用的餐具、烹饪小工具，中层可收纳调料瓶、保鲜盒等高频取用物品，下层大进深抽屉则适合存放锅具、米面储物箱等较重的厨房用品，相比传统开门式底柜，抽屉式结构无需探身掏取物品，取放效率提升明显，也能避免开门后占用厨房过道空间的问题。

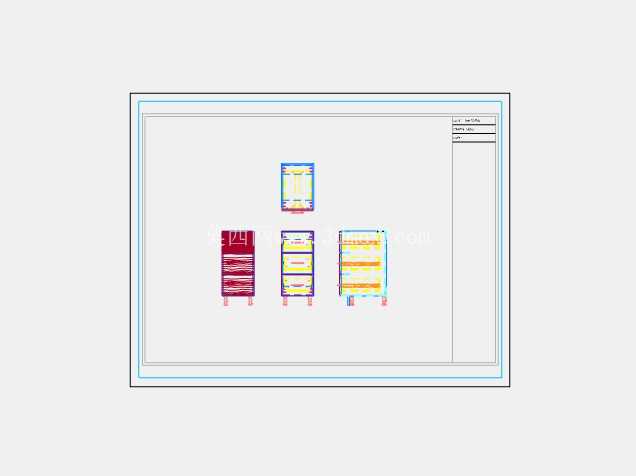

设计思路上，这套图纸采用标准化模数化的柜体尺寸逻辑，遵循国内厨柜行业通用的柜体宽度、深度、高度模数，可直接与同系列的吊柜、高柜、转角柜拼接组合，不需要额外调整封板尺寸。图纸包含前视图、平面图两个核心投影视图，完整标注了柜体的外形总尺寸、抽屉分隔尺寸、板材厚度预留、安装间隙等关键参数，结构工程师拿到图纸后可直接拆单下料，不需要二次深化。从结构细节来看，柜体主体采用18mm厚的实木颗粒板或多层板作为基材，抽屉面板与柜体侧板预留2mm的安装间隙，避免开关抽屉时出现摩擦异响；三个抽屉的高度采用差异化设计，最上层抽屉高度最小，适配扁平类餐具的存放，中间层高度适中，适配常规高度的调料容器，最下层抽屉高度最大，满足大尺寸锅具的存放需求，抽屉导轨采用三节静音阻尼导轨，额定承重满足日常厨房储物的载荷要求，导轨安装位预留了标准的螺丝孔位，现场安装时不需要额外划线定位。

外形尺寸与安装边界方面，这套底柜的总深度遵循厨柜通用的600mm标准深度，扣除门板厚度、后背板预留的管线空间后，内部抽屉的有效进深可达到500mm以上，能够放下常规尺寸的炒锅、汤锅；柜体总高度匹配850mm的常规操作台面高度，加上台面厚度后总高度符合人体工程学操作要求，不需要用户踮脚或弯腰操作；柜体宽度采用标准单元柜模数，可根据厨房实际墙面长度进行多组拼接，相邻柜体之间通过木榫与连接件固定，拼接后缝隙控制在0.5mm以内，保证外观整体性。安装时需要注意，柜体底部预留了可调脚的安装空间，可调脚调节范围为0-20mm，可适配厨房地面不平整的情况，保证柜体安装后水平度误差不超过1mm，避免抽屉出现自行滑动的问题；后背板位置预留了50mm的凹进空间，用于布置厨房的给排水管线、燃气管线以及电路管线，不需要在柜体上额外开孔避让，降低现场安装的施工难度。

从生产制造角度来看，这套图纸的所有板件均采用矩形结构，没有异形裁切部件，板材利用率可达到90%以上，适合批量标准化生产，降低生产端的材料损耗与加工难度；板件之间的连接采用三合一连接件加木榫的组合方式，连接强度满足日常使用的载荷要求，同时也支持现场拆装，方便用户后期搬家时重复利用。在实际项目应用中，这套柜体结构不仅可用于家庭厨房装修，也可用于公寓精装房、出租房批量装修、小型餐饮门店的操作区储物等场景，结构稳定性经过实际使用验证，长期使用不会出现抽屉变形、柜体下沉等问题。设计时也充分考虑了不同用户的个性化需求，抽屉面板可适配不同材质的饰面，包括双饰面、烤漆、吸塑、实木贴皮等，不需要调整内部柜体结构，仅需更换面板即可实现不同的装修风格匹配，降低了系列化产品的开发成本。
