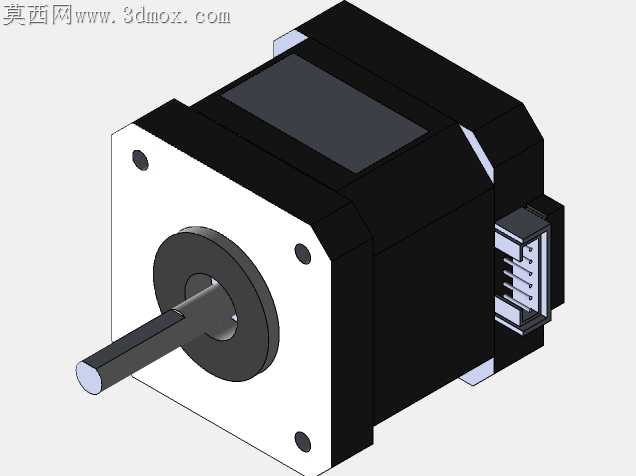

Nema17步进电机高精度三维结构设计

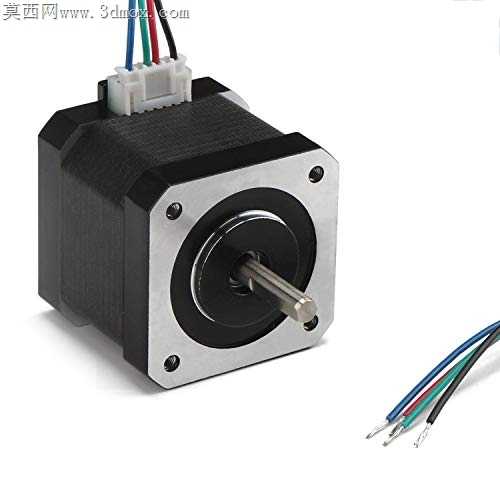

这款Nema17步进电机是小型自动化传动场景中应用极为广泛的动力执行部件，常见于桌面级3D打印机进给轴驱动、小型数控雕刻机走刀传动、智能监控设备云台角度调节、自动化生产线小型物料分拣模组、实验室精密液体加注平台、桌面型机械臂关节驱动等对定位精度有明确要求的场景，能够在开环控制条件下实现精准的角位移输出，无需额外加装位置反馈装置即可满足多数轻载精密传动的需求，大幅降低整套设备的电控成本与结构复杂度。从功能特性来看，该款步进电机采用两相四线接线设计，可适配市面上绝大多数通用步进驱动板卡，步距角为常规1.8度，整步状态下单圈可实现200个固定步进点位，配合驱动器细分设置可进一步提升转动分辨率，有效降低低速运行时的振动与噪音；电机输出轴采用D型切面设计，可与同步轮、联轴器、齿轮等传动部件实现无相对滑动的可靠连接，避免传动过程中出现丢步、打滑问题；机身尾部引出的接线端配备标准插接端子，无需焊接即可完成接线作业，便于设备组装与后期维护更换。在设计思路上，该三维结构完整还原了电机的实际装配关系，前端盖采用方形法兰安装结构，四个安装孔位严格遵循Nema17标准的42mm孔距规范，可直接与对应规格的电机安装支架、设备安装面板完成适配，无需额外进行孔位改制；机身主体采用层叠硅钢片叠加的定子结构设计，外部包裹高强度工程塑料端壳与金属散热壳体，既保证了定子结构的磁路性能，也能在连续运行时及时将绕组产生的热量向外散发，避免长时间工作出现过热退磁问题；输出轴前端配备含油轴承支撑，可承受一定的径向负载，适配带轮、齿轮等侧装传动部件的受力需求。从安装边界尺寸来看，该电机法兰外形为标准42mm×42mm方形结构，安装孔中心距为31mm，适配M3规格的安装螺丝；输出轴直径为5mm，D型切面到轴面的距离为4.5mm，轴伸长度根据常规选型设定为24mm，可兼容市面上绝大多数配套的传动连接件；机身总长度根据扭矩等级做了对应还原，接线端子位于机身尾部上方，出线方向垂直于输出轴轴线，设计设备结构时可预留对应走线空间，避免接线后与周边结构件产生干涉；电机整体外形无突出异形结构，安装时可紧贴设备安装面布置，有效节省设备内部的安装空间，适配紧凑型自动化设备的结构布局需求。
