多规格NEMA17步进电机结构设计方案

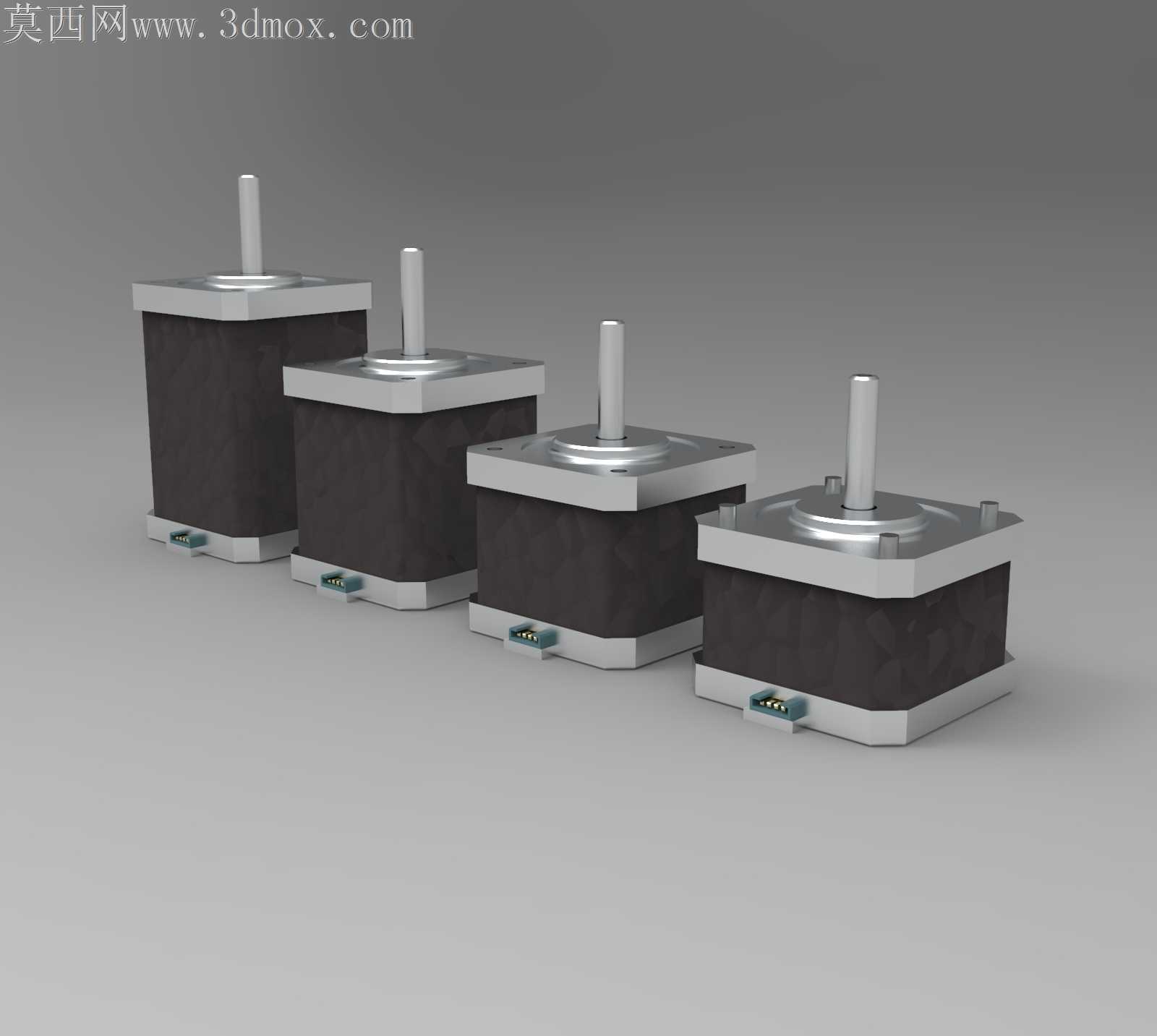

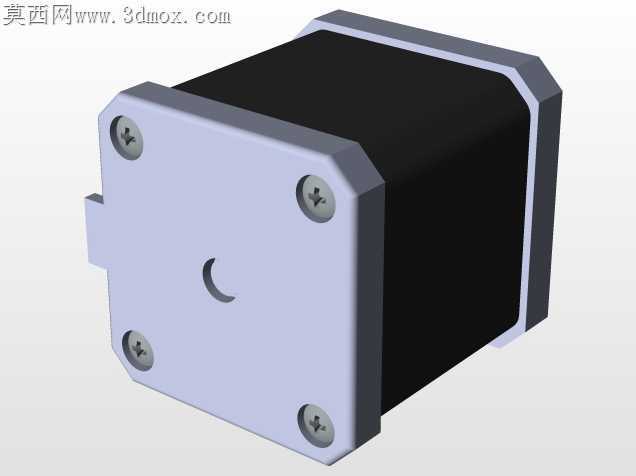

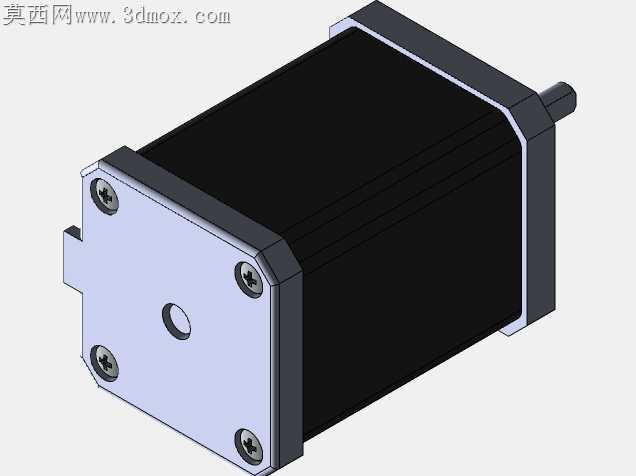

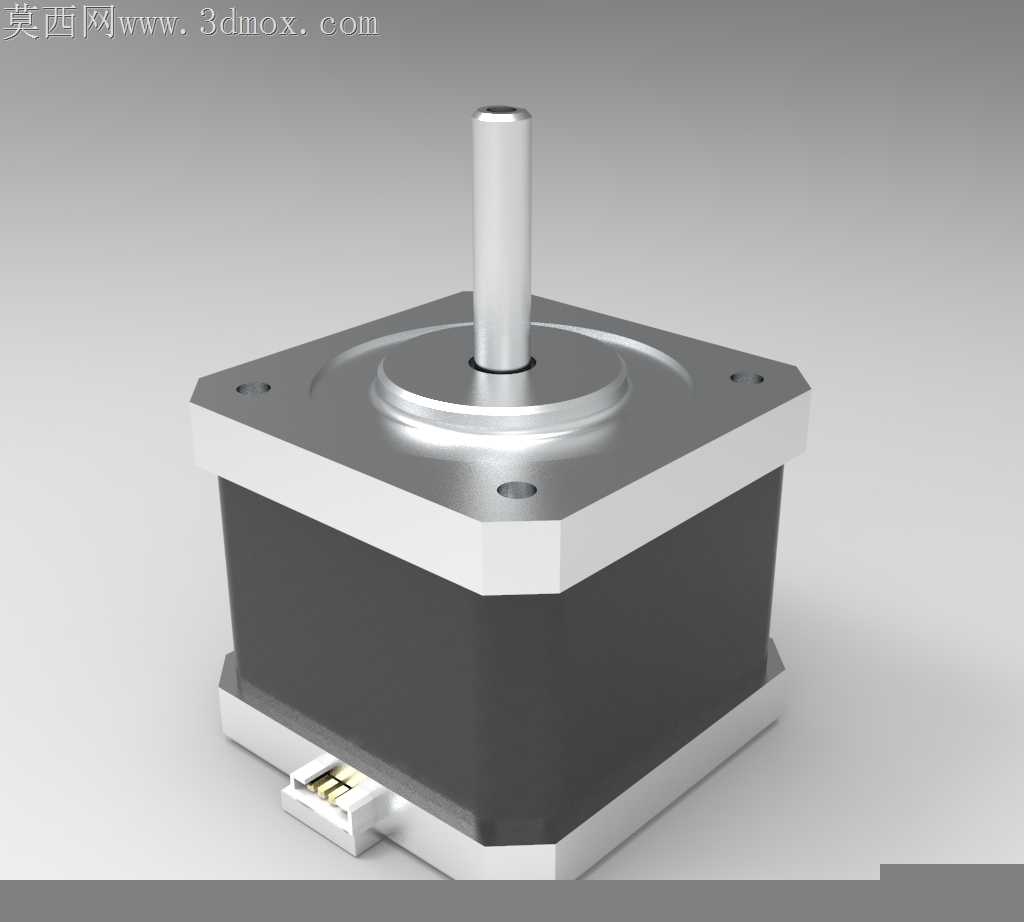

常规42系列步进电机在小负载自动化设备装配时，常出现端盖止口与安装座配合公差偏移、出线端接插件易被拉扯松脱、不同叠厚机身的安装孔位适配性差的问题，这套多规格NEMA17步进电机的三维设计，从加工适配的角度逐一化解这些现场落地的痛点。端盖与机身壳体的配合止口做了0.02mm的公差带预留，压铸成型时的拔模斜度控制在0.5°以内，既不会因为斜度过大造成装配后电机径向窜动，也能避免脱模时止口边缘出现披锋，减少后续机加工的去毛刺工序时长。机身侧面的出线槽做了内嵌式的卡扣限位结构，接插件插装后会被槽边的凸点卡紧，哪怕设备运行时走线被外力拉扯，也不会出现焊盘脱焊、接线松脱的故障，省去了额外打胶固定的工序，也方便后期维护时的接线拆装。不同叠厚规格的电机统一了前端盖的安装孔位尺寸，不管是34mm、40mm还是48mm机身长度的型号，都能直接适配同一款安装支架，设备迭代更换不同扭矩的电机时，不需要重新加工安装座，大幅降低了小批量设备改型的加工成本。输出轴的D型切面位置做了精准的尺寸定位，与同步轮、联轴器装配时，切面的贴合面积达到90%以上，不会出现长期正反转切换后轴与连接件打滑的问题，轴端的倒角做了C1的圆角处理，装配联轴器时不会刮伤连接件内孔的镀层，也能引导连接件快速对位，减少装配时的对位调整时间。机身外壳的散热筋做了等距排布的优化，筋条高度控制在2mm，既不会因为筋条过高增加压铸时的成型难度，也能保证电机持续运行时的散热面积足够，避免长时间高负载运行时机身温升过高导致的扭矩衰减。后端盖的编码器安装位做了同轴度的基准统一，后续加装编码器做闭环控制时，不需要额外做同轴度校正，编码器码盘与读头的间隙能直接控制在合理范围内，减少改装时的调试工作量。每一处结构细节都对应着实际加工、装配、使用环节的真实需求，没有多余的装饰性结构，所有特征都服务于加工效率提升、装配难度降低、运行稳定性增强的核心目标，能直接对接压铸、机加工的生产流程，不需要做额外的结构调整就能落地生产。
