演出活动用铝合金拼装式照明支撑桁架

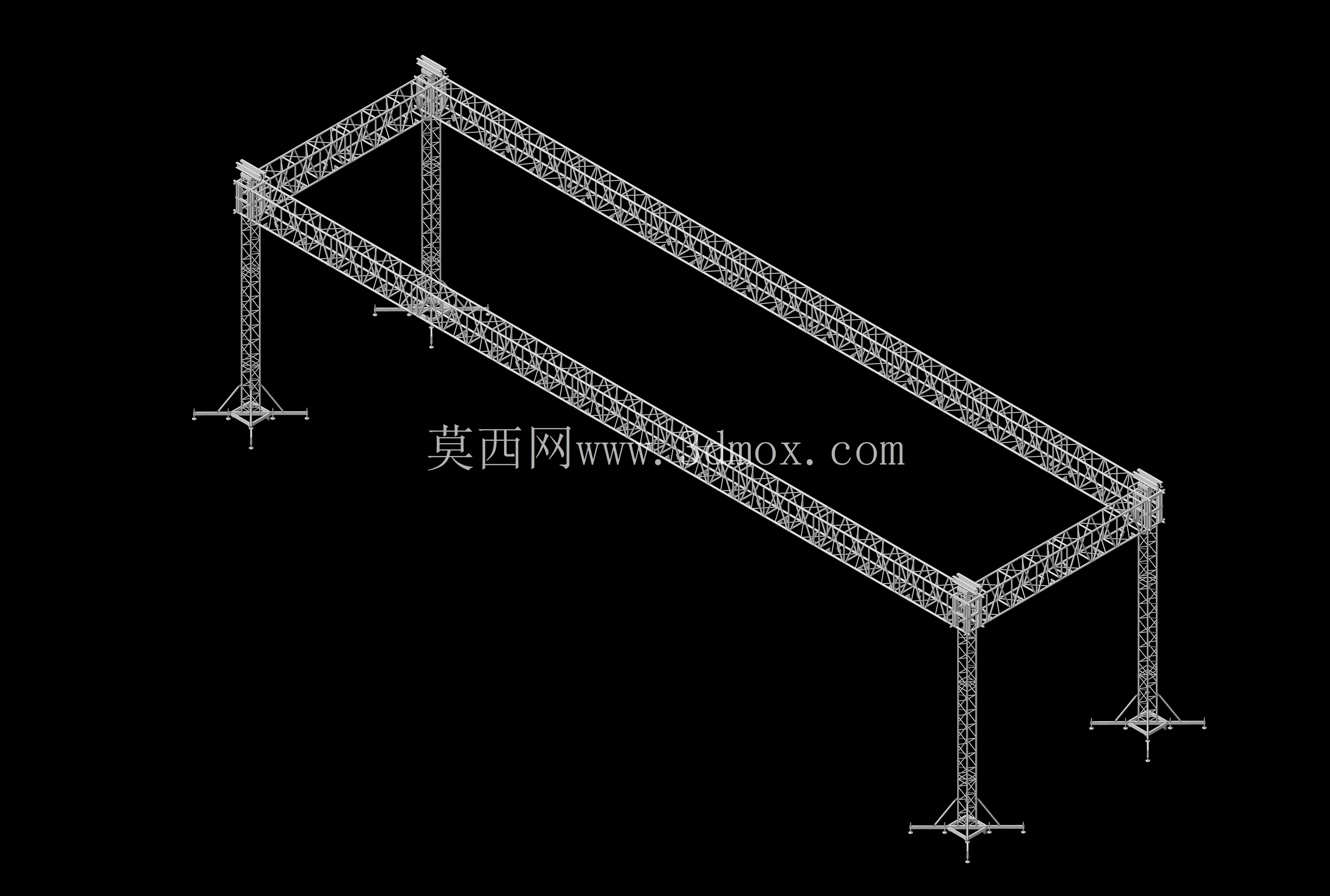

这类桁架结构目前在户外商演、展会搭建、临时赛事场地布置场景里使用率极高，核心作用是为场地照明灯具、线阵列音响、宣传喷绘、特效设备提供稳定的高位挂载支撑，替代传统落地支架占用地面通行空间的问题。从结构设计逻辑来看，整体采用矩形截面空间桁架构型，主弦杆与腹杆均采用薄壁铝合金管材焊接成型，单段标准节长度控制在2米到3米区间，节段之间通过端部的快装插销接头拼接，现场搭建时不需要额外焊接作业，两名作业人员配合手动工具即可完成整组桁架的组装与架设，能大幅压缩现场布场的工期。

四个竖向支撑腿底部配置了可调式支撑脚盘，脚盘带有微调螺纹结构，可在不平整的户外场地调整单腿高度，保证上部桁架整体处于水平状态，避免挂载设备后出现偏载倾斜；支撑腿与上部主桁架的连接节点采用抱箍式锁紧结构，可根据现场挂载设备的重量、场地净空要求调整主桁架的架设高度，常规架设高度覆盖4米到8米区间，能满足中小型演出、户外展会的照明覆盖需求。

从受力设计角度，上部主桁架的上下弦杆主要承受挂载设备带来的弯曲正应力，交叉布置的腹杆则承担剪切应力与扭矩，整组桁架在单侧挂载不超过额定载荷的情况下，跨中挠度可控制在跨度的1/500以内，避免灯具架设后出现明显晃动，保证照明光束的稳定性。设计时特意将节点处的连接耳板做了加厚处理，所有焊接位置均做了满焊后打磨处理，减少应力集中点，提升反复拆装使用后的结构疲劳寿命。

安装边界方面，单组标准跨度的桁架架设完成后，地面投影的四个支撑脚需要预留至少1.2米见方的摆放空间，支撑脚下方需垫硬质垫板分散压强，避免在草坪、塑胶场地等软质地面出现沉陷；主桁架上部的挂载点每隔0.5米预设了挂装孔位，可直接通过灯钩、抱扣固定各类照明灯具，不需要现场额外钻孔加工。竖向支撑腿之间可根据抗风需求加装横向斜撑，在6级以下风力的户外环境下可保证结构稳定，若遭遇更高等级风力则需额外增设缆风绳拉结固定。

这类桁架相比传统钢制焊接桁架，整体重量降低40%以上，运输时可拆解为单根杆件与标准节段，普通厢式货车即可完成整组设备的转场运输，非常适合需要频繁转场的演出、活动搭建团队使用。结构设计时充分考虑了反复拆装的使用需求，所有连接销钉均做了镀锌防锈处理，插销孔预留了足够的配合间隙，即使经过多次拆装出现轻微磨损变形，依然可以顺利拼接，不会出现卡滞无法装配的问题。在实际使用场景中，除了挂载照明设备，也可根据现场需求挂载小型音响、装饰灯串、宣传横幅等物料，单跨桁架的中部挂载点额定载荷可满足常规演出灯光组的重量要求，不需要额外增设中间支撑柱，保证场地下方的通行空间完整无遮挡。
