基坑支护板桩施工构造三维设计

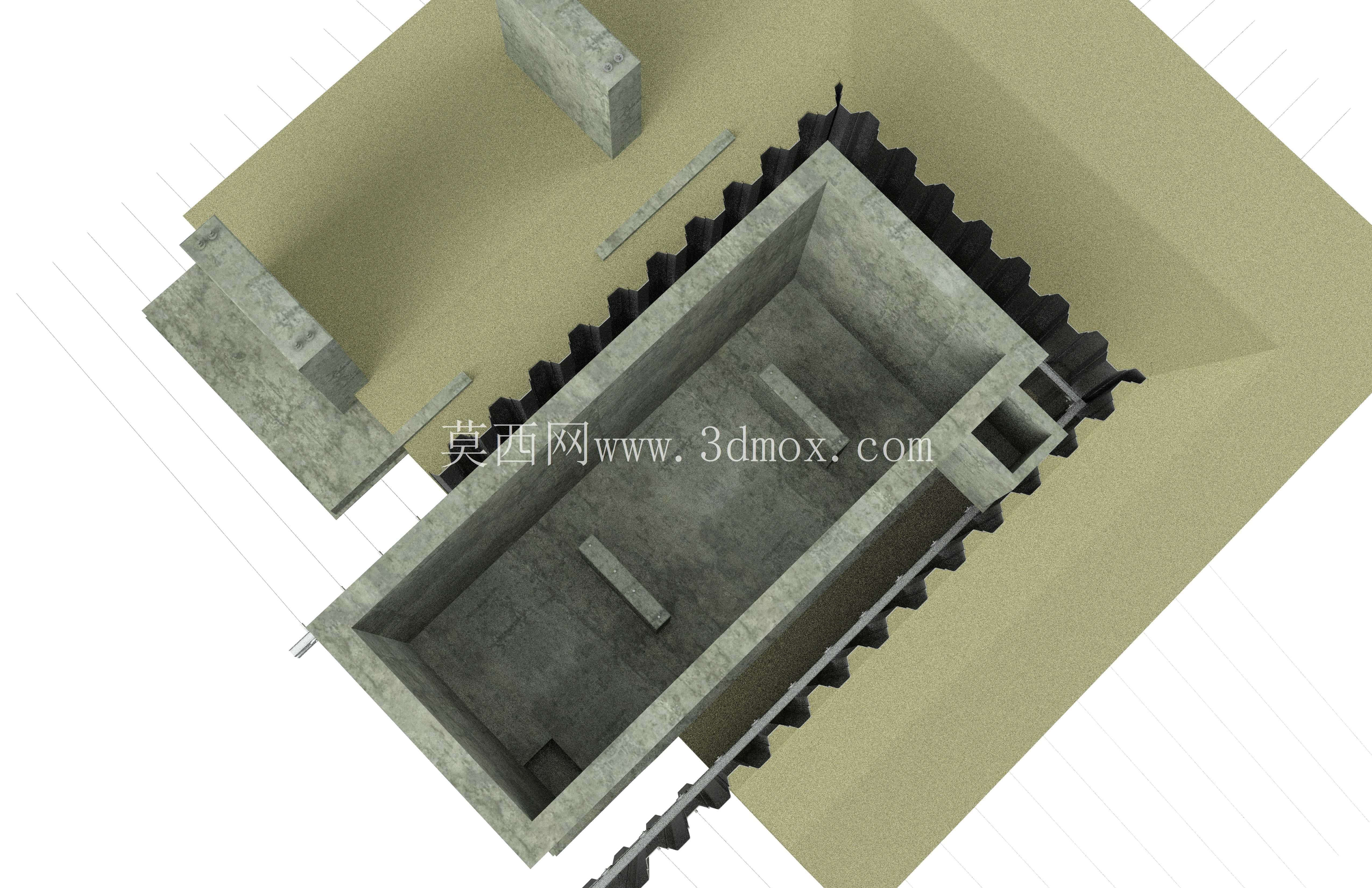

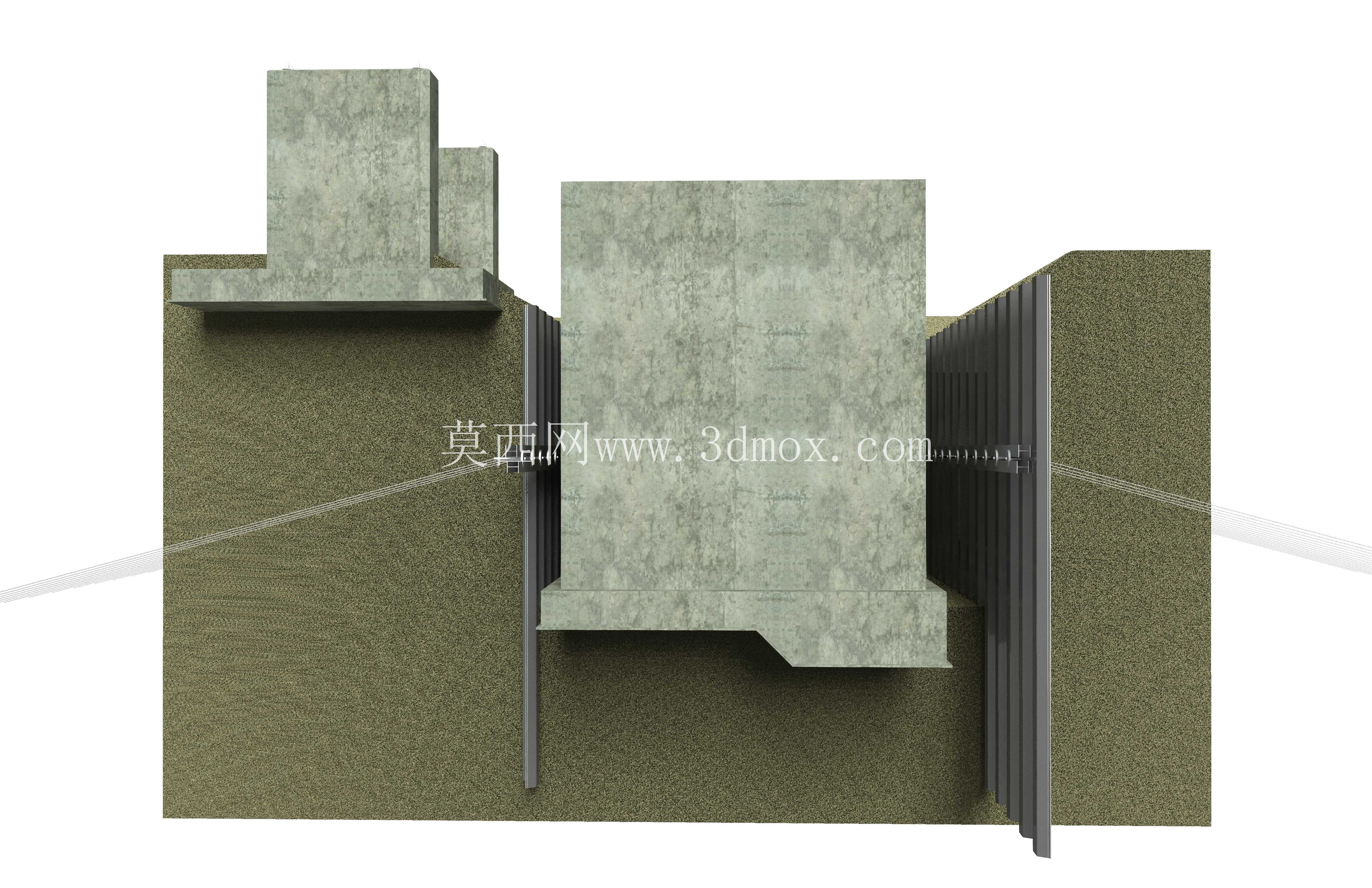

　　这套板桩施工构造模型还原了软土地层深基坑作业的核心围护形态，在市政管线铺设、小型建筑地下室开挖、工业设备基础基坑作业场景中，这类板桩围护是控制边坡坍塌、阻隔浅层地下水渗入作业面的核心临时结构。从模型呈现的构造来看，板桩沿基坑开挖边线连续排布，相邻桩体通过侧边锁口相互咬合，形成连续的竖向挡墙，桩体嵌入基坑底部以下足够深度，平衡外侧土体的侧压力，避免开挖过程中坑壁土体向内滑移。模型中基坑内部预留的三道横向支撑肋，对应现场施工时的内支撑布设位置，支撑肋沿基坑长向等距分布，两端顶紧在板桩墙内侧，抵消板桩受到的外侧土压力传递的水平荷载，防止板桩向基坑内部产生过大挠曲变形。

　　设计这类板桩围护结构时，首先要结合作业区域的地质勘察数据确定桩体嵌入深度，若场地存在较厚的淤泥质软土层，嵌入深度需满足抗隆起稳定性验算要求，避免基坑底部土体向上隆起引发整体失稳；其次要根据基坑开挖深度匹配板桩的截面规格，开挖深度在3至5米的小型基坑，可采用常规截面的预制板桩，若开挖深度超过6米，需加大板桩截面模量，同时加密内支撑的布设间距，控制板桩的水平位移量在允许范围内。从安装边界来看，板桩施工前需沿开挖边线外侧清理出宽度不小于2米的作业带，平整压实后作为打桩设备的行走场地，打桩过程中需严格控制桩体的垂直度，相邻桩体的锁口要对齐嵌合，若出现锁口咬合不严的情况，开挖后会出现土体渗漏甚至局部涌水的问题，影响坑内作业安全。模型中呈现的基坑内部基底做了找平处理，对应现场施工时的垫层浇筑工序，垫层浇筑完成后才能进行后续的基础结构施工，此时板桩围护的受力状态会随着基础结构的施工逐步变化，待基础侧墙施工完成并回填外侧土体后，才可逐步拆除内支撑、拔出板桩周转使用。不同于放坡开挖的施工方式，板桩围护的作业面占用空间更小，在周边存在既有建筑、管线的狭窄施工场地中适用性更强，施工时无需进行大范围的土方放坡，能够减少土方开挖和回填的工程量，缩短基坑作业的整体工期。

　　建模过程中对板桩的锁口咬合结构做了细节还原，锁口的间隙控制在合理范围内，既保证打桩时桩体能够顺利下沉，又能在开挖后起到较好的挡土止水效果；内支撑与板桩的接触位置做了加强处理，避免支撑受力时对板桩局部造成挤压破坏。现场实际施工时，板桩的打入顺序一般从基坑的一角开始，沿边线逐根打入，每打入3至5根桩就复核一次桩位和垂直度，及时调整打桩角度，避免累计偏差过大导致后续桩体无法顺利锁合；若遇到地下障碍物导致桩体无法下沉到设计标高，需先挖出障碍物回填素土后再重新打桩，不能强行锤击导致桩体变形或锁口损坏。对于地下水位较高的施工区域，板桩锁口位置可提前涂抹止水材料，进一步提升围护结构的止水性能，减少坑内的排水作业量。

　　模型中基坑边角位置的板桩做了转角处理，通过异形转角桩实现两个方向板桩墙的连续咬合，避免边角位置出现围护缺口，这也是现场施工时需要重点控制的节点，转角位置的受力状态比直墙段更复杂，内支撑布设时需在边角位置做加强处理，分散集中应力。整套模型完整呈现了板桩围护施工完成后的整体形态，从板桩排布、内支撑布设到基底形态都做了写实还原，能够为施工方案交底、围护结构受力验算、施工工序模拟提供直观的三维参照，帮助现场施工人员快速理解围护结构的构造逻辑，提前预判施工过程中可能出现的受力变形风险点。
