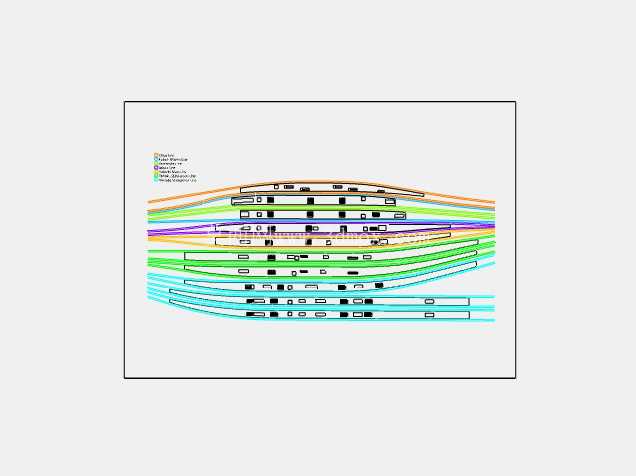

AutoCAD绘制JR东京火车站线路布局设计

　　设计过程中优先梳理了接入枢纽的各条线路等级与运营需求，区分了通勤线路、干线铁路、新干线的不同线间距要求，不同速度等级的线路对应不同的曲线半径取值，靠近站台区域的到发线采用更小的曲线半径适配站台排布，正线区域则预留足够的平顺性边界，满足过站列车的通行速度要求。线位排布阶段充分考虑了站台的有效长度边界，每条到发线的有效长度匹配对应车型的编组长度，预留列车停车误差的冗余空间，同时兼顾了道岔区的布置空间，避免道岔区段与站台区域重叠，减少列车进出站的道岔作业对站台乘降安全的影响。本次呈现的站场线路布局设计，聚焦大型城市核心铁路枢纽的站场排布逻辑，针对东京核心区JR枢纽的多线路并行、多站台接驳的实际运营需求完成整体线位规划。从实际应用场景来看，这类站场布局设计直接服务于城市核心区轨道交通枢纽的改扩建、运营调度优化、站城融合开发前期的空间核验工作，能够为站房结构设计、客流导向系统布设、信号系统点位排布提供精准的空间基准，避免后续施工阶段出现线位冲突、站台净空不足、换乘流线交叉等工程问题。

　　从外形尺寸与安装边界来看，整个站场的横向跨度覆盖了所有接入线路的排布宽度，纵向长度匹配站房的整体进深，各条线路之间的间距严格满足铁路限界要求，相邻线路间预留了信号机、接触网立柱的安装空间，靠近站房一侧的线路预留了站台墙的施工安装边界，最外侧线路则预留了站场周边市政管线、道路接驳的退让空间。设计时同步考虑了不同线路的高程衔接，避免不同方向线路在枢纽范围内出现平面交叉，所有跨线衔接均通过道岔区的平行进路实现，减少列车进路冲突，提升枢纽的通行能力。

　　针对通勤线路高峰时段高密度发车的需求，到发线的排布采用了平行进路设计，相邻站台的到发线可以同时办理接发作业，不会出现进路干扰；新干线线路则独立设置到发区域，与普通通勤线路保持足够的安全间距，避免高速过站列车的气流对周边站台乘降人员造成影响。站场两端的道岔区采用了分级道岔布置，靠近站场中心区域采用大号码道岔，允许列车以较高速度侧向通过，减少进出站的速度损失，站场最外端则采用常规号码道岔，衔接区间正线，平衡建设成本与通行效率。整个线位布局还同步考虑了后续运维的空间需求，线路之间预留了巡检通道的布设空间，接触网立柱的点位避开了站台客流集散的核心区域，信号机的设置位置满足司机瞭望距离要求，不会被站房结构、立柱遮挡。

　　这类站场布局的三维线框模型，能够直接导入BIM系统中做碰撞检测，核验站房结构、市政管线、轨道交通设施之间的空间冲突，也可以用于运营阶段的调度仿真，模拟不同发车频次下的枢纽通行能力，找出运营瓶颈点提前做优化调整。在实际工程应用中，这类精准的线位模型还能为站城一体化开发提供空间基准，确保站场上盖开发的结构柱网避开线路区间，不会对铁路运营安全造成影响，同时也能优化换乘通道的布设位置，让不同线路之间的换乘距离控制在合理范围内，提升乘客的换乘体验。设计过程中没有采用理想化的直线排布，而是结合实际地块的边界条件做了曲线适配，让整个站场的轮廓贴合周边城市道路与地块的边界，最大化利用核心区的土地资源，同时保证所有线路的技术参数满足对应的运营规范要求，没有因为地块限制牺牲线路的通行能力与运营安全。
