轻水石墨慢化RBMK反应堆结构设计方案

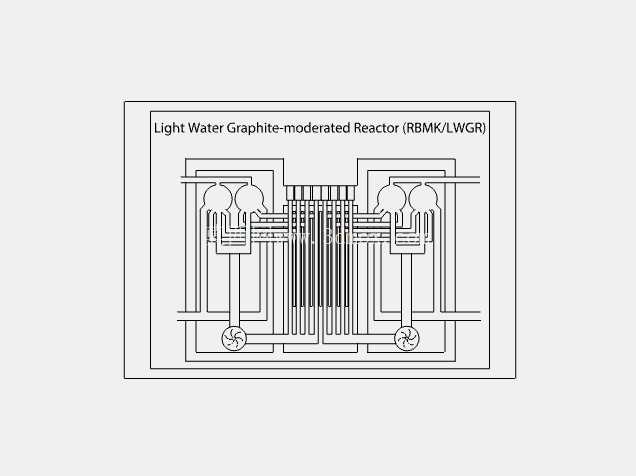

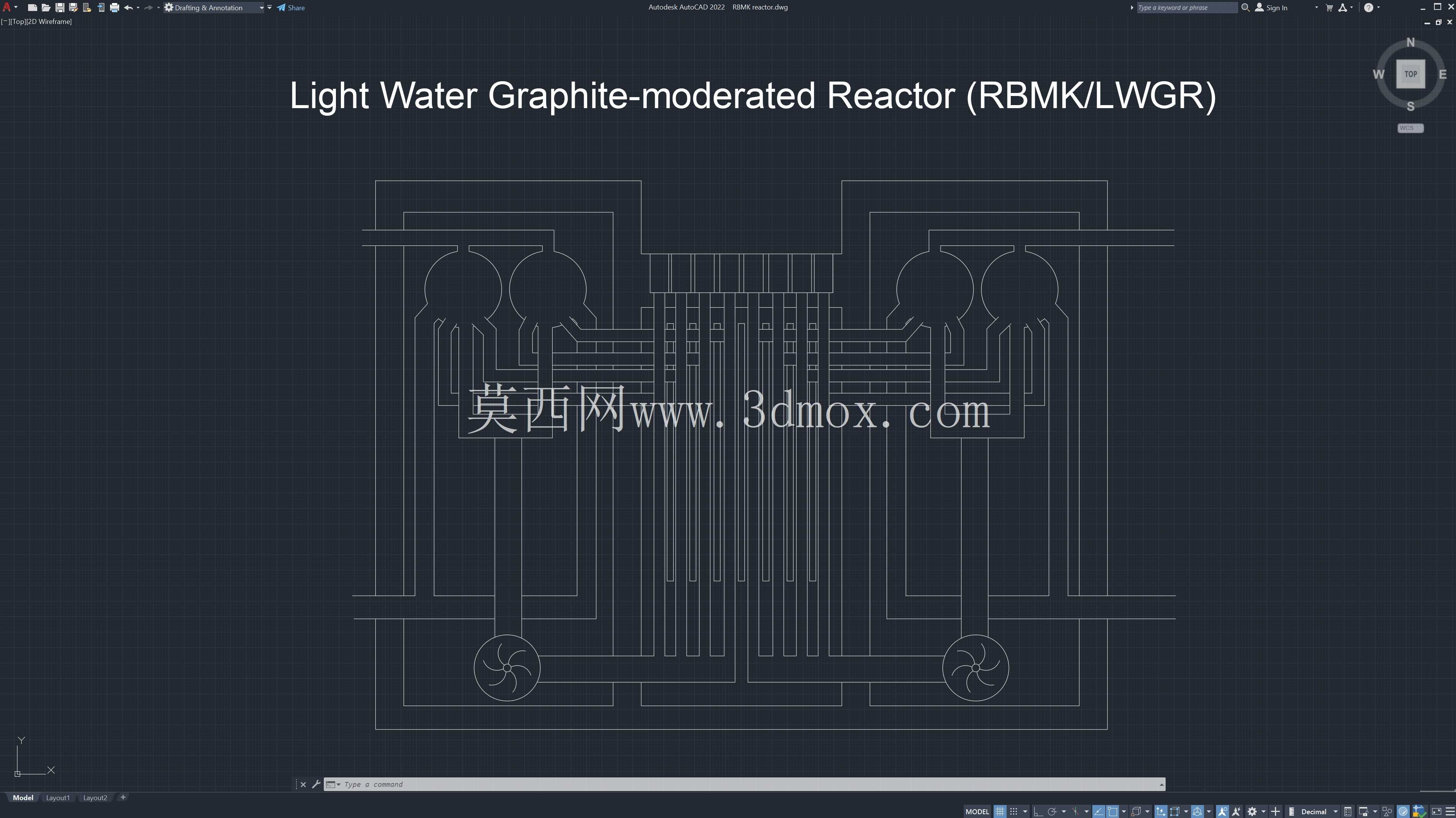

　　该设计聚焦于压力管式石墨慢化沸水反应堆的核心回路结构呈现，完整还原了堆芯区域、冷却剂管路、主循环泵、蒸汽分离单元的相对位置与连接逻辑，可作为核电领域结构认知、原理演示、教学实训的三维参照载体。从实际应用场景来看，这类堆型的结构设计需要兼顾堆芯中子慢化效率、冷却剂流道通畅性、设备检修可达性多重要求，设计过程中首先明确了石墨砌体作为慢化剂载体的排布逻辑，每根压力管贯穿石墨堆芯块的预留孔道，孔道与压力管之间预留均匀的膨胀间隙，避免堆芯运行过程中热胀冷缩产生的结构应力挤压管路。

　　冷却回路采用双环路对称布置，每条环路配置对应的主循环泵与蒸汽鼓，从堆芯压力管流出的带放射性的汽水混合物进入垂直布置的蒸汽分离段，经内置的旋风分离结构完成汽水分离后，干蒸汽输送至汽轮机组做功，分离后的饱和水与回凝给水混合后，经主循环泵重新送入堆芯下集流腔，形成完整的闭式冷却循环。设计时特意将主循环泵布置在堆芯侧下方的混凝土基座承载区域，泵体进出口管路采用大曲率弯管过渡，减少冷却剂流动过程中的局部阻力损失，同时预留泵体检修时的吊装操作空间，管路法兰连接位置避开混凝土屏蔽墙的预埋孔洞，降低安装阶段的对位难度。

　　堆芯顶部的控制棒驱动机构排布遵循反应性控制的冗余要求，各驱动杆的行程通道与石墨砌体的导向孔严格同轴，设计阶段通过三维装配校验确认控制棒全行程插入、提出过程中无结构卡滞，相邻驱动机构的安装间距满足后期运维时手动操作的最小空间要求。从安装边界来看，整个堆本体结构的外围尺寸匹配典型RBMK堆型的反应堆大厅布局，堆芯底部的支撑结构采用多点均布承载设计，每个支撑点的载荷分配经过核算，避免石墨砌体局部受压不均产生碎裂风险，冷却管路的穿墙位置预留密封件安装槽，满足辐射防护的密封要求。

　　整个结构建模过程中省略了外围混凝土屏蔽层、常规岛配套辅机等非核心结构，重点突出一回路冷却系统与堆芯的连接关系，所有管路的通径比例、设备相对尺寸均参照实际工程参数还原，可用于核电专业的原理教学、堆型结构对比分析，也能作为核电科普展示的三维演示载体，帮助从业者直观理解压力管式石墨堆的冷却剂流向、堆芯排布逻辑、关键设备的功能定位，避免二维原理图带来的空间认知偏差。
