在中小型自动化生产线的工位旁、小型机电设备的内部机架上,这类多安装位折弯式支撑连接支架的应用场景十分广泛,它不需要承担大吨位的重载载荷,核心作用是为小型检测元件、气动管路接头、轻量型导向组件提供稳定的安装依托,同时适配设备内部非平面的安装空间,避免额外加工转接块带来的装配累积误差。从实际使用场景来看,这类支架常出现在电子元器件组装设备的侧边机架位置,用来固定光纤传感器的安装座,或是小型气动滑台的行程限位挡块,也可在小型输送线的侧方用来承托线缆拖链的端部导向结构,相比直板式的安装支架,它的折弯形态可以避开设备内部的走线、运动部件的活动行程,不需要在安装时额外调整周边部件的位置,适配性更强。

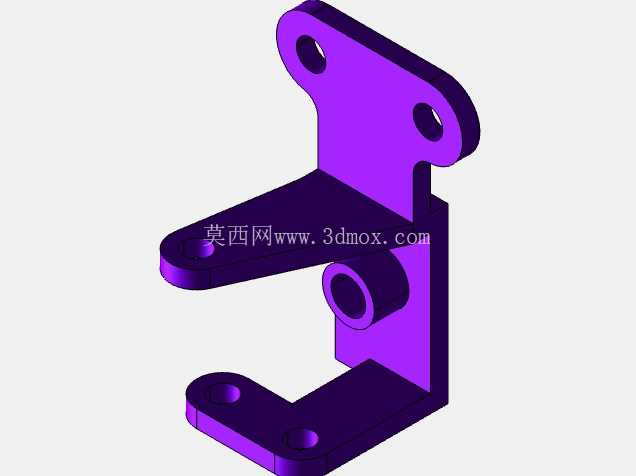

从功能特性上看,这个支架采用一体化折弯成型的结构,没有拼接焊缝,整体刚性比焊接拼接的同规格支架更好,长期受轻量振动载荷也不会出现拼接位松动的问题。支架上分布的多个通孔分为两类:垂直立板上的两个通孔是主安装孔,用来将整个支架固定在设备的基准立面上,孔位的间距经过匹配常规工业铝型材的槽距设计,不需要额外打孔就可以直接用T型螺栓固定在40系列或30系列的工业铝型材机架上;水平伸出的两个臂板上的通孔,分别对应不同方向的外接部件安装,上方的水平臂向外延伸长度更长,适合安装需要探出一定距离的检测元件,下方的水平臂位置更低,可用来固定靠近设备基面的管路固定座或是小型缓冲件,立板中部的带凸台通孔是专门的铰接位,凸台结构增加了孔位的轴向长度,穿入铰接销或是小直径导杆时,接触面积更大,承受径向载荷时不会出现孔位快速磨损的问题,相比直接在薄板上冲孔的结构,这个凸台的设计能将铰接位的使用寿命提升三倍以上,也能减少铰接部件运行时的晃动量。

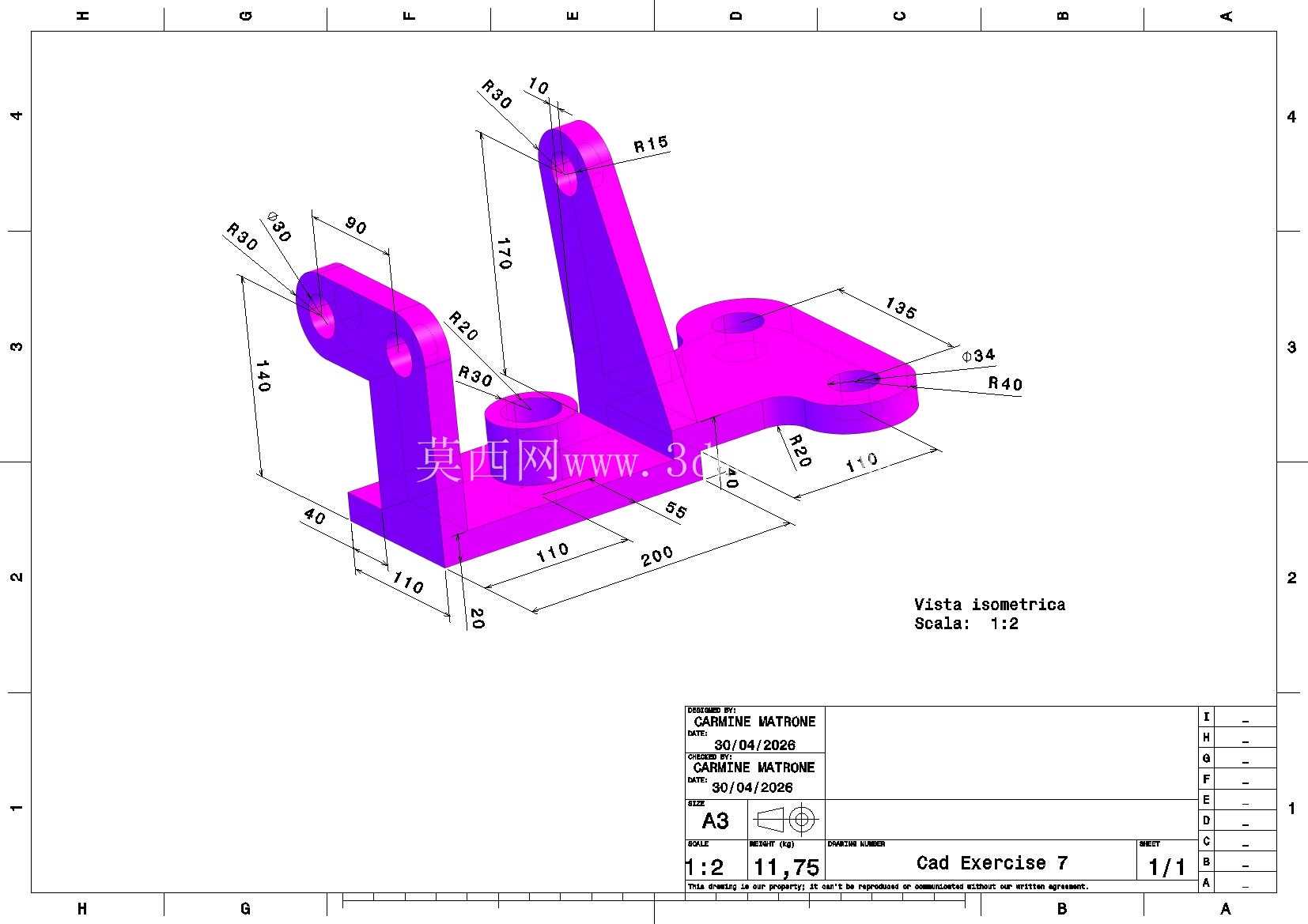

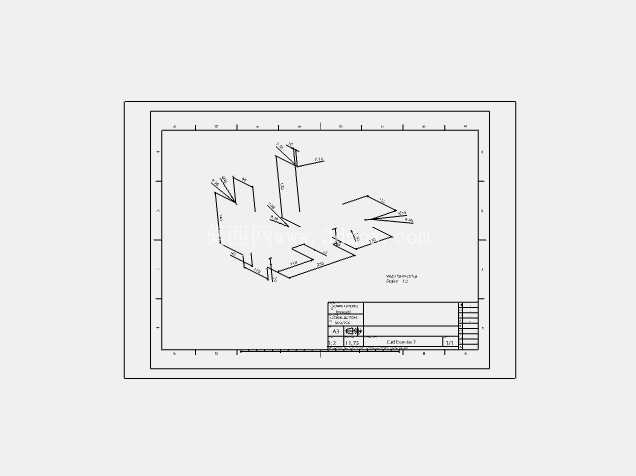

设计这类支架的时候,首先要确定的是安装基准面的位置,也就是垂直立板的贴合面平面度,整个支架的安装精度都依托这个面来保证,建模时需要先把这个基准面作为草图的第一参考,再依次推导各个折弯臂的长度和角度。折弯处的圆角半径需要匹配板材的厚度,这里采用的是等厚度板材加工,折弯内圆角取板材厚度的0.8倍,既可以避免折弯时出现板材外侧开裂的问题,也不会因为圆角过大导致折弯处的定位尺寸出现偏差。各个安装孔的位置需要提前考虑装配时的工具操作空间,比如主安装孔的周边要预留出套筒扳手的转动空间,不能因为旁边的折弯臂挡住工具,导致螺栓无法拧紧;中部铰接孔的凸台高度要匹配铰接部件的宽度,不能凸台过长导致铰接部件被顶起,也不能过短导致铰接配合长度不足。
从安装边界来看,这个支架的垂直立板高度决定了它的最低安装基面要求,固定时需要保证立板完全贴合在设备的安装面上,不能有悬空的部分,否则拧紧螺栓时会导致支架变形,让上方的安装臂出现角度偏差。两个水平臂的伸出长度决定了外接部件的最大探出距离,上方臂的长度更长,安装外接部件时要注意部件的重量不能超过支架的承载上限,按照常规2mm厚度的钢板或是铝合金板加工来算,这个支架的单臂承载建议不超过2kg,避免长期负载导致臂板下弯。中部的铰接位如果用来安装转动小部件,需要注意转动部件的活动范围不能碰到上下两个水平臂,建模时已经预留了足够的间隙,但如果外接部件的外形尺寸超出常规范围,还是需要提前做干涉检查。另外,支架的所有安装孔都采用了通孔设计,装配时可以从一侧穿入螺栓,另一侧用螺母固定,也可以根据实际需求在孔位加工内螺纹,直接用螺栓拧入固定,适配不同的装配场景。在实际建模练习时,这类零件很适合用来练习拉伸、凸台、切除、圆角等基础特征的操作,同时也能锻炼建模时的基准选择思路,理解安装空间、装配工艺对零件结构设计的影响,避免只画外形不考虑实际装配的问题。
