可调节欧式壁挂支撑挂架结构设计

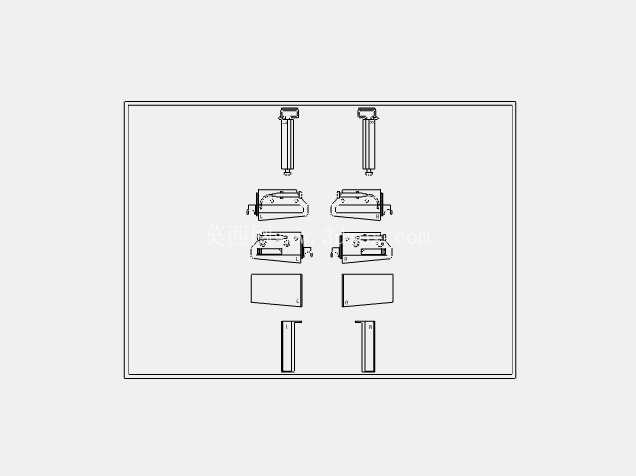

　　在民用家装、小型商用空间的墙面承载场景里，这类可调节壁挂挂架的应用覆盖了从厨卫置物、小型柜体挂载到轻型设备墙面固定的多种需求，区别于固定式壁挂件，它的可调属性能够适配不同安装基面的误差，也能满足后期挂载物的位置微调需求，降低现场安装的对位难度。整套挂架采用分体式组件构成，包含墙面固定基座、伸缩调节杆、挂载承托板、锁紧连接件几类核心零件，各零件之间通过螺栓与滑槽配合实现位置调节，不需要复杂的专用工具就能完成安装与调整。从设计思路来看，这套挂架优先考虑了安装容错性，墙面固定基座上预留了长条形安装孔，能够抵消墙面打孔时的孔位偏差，即使前期打孔位置存在10mm以内的偏移，也能通过基座上的滑槽完成对位，不需要重新在墙面上钻孔破坏基面。

　　伸缩调节杆采用内外套管配合的结构，调节行程覆盖常用的壁挂安装伸出距离范围，杆身表面做了防滑齿纹设计，当锁紧螺栓拧紧时，齿纹相互咬合能够避免承重后出现杆体滑移下沉的问题，保证挂载后的稳定性。承托板部分做了折边加强处理，平板边缘弯折出10mm左右的加强边，在不增加板材厚度的前提下提升了承托面的抗弯折能力，承托板与调节杆的连接位置设计了可转动的铰接结构，能够根据挂载柜体的背面平整度微调承托角度，避免出现柜体安装后倾斜、与墙面存在缝隙的问题。

　　安装边界方面，整套挂架单组组件的墙面占用宽度控制在较小范围内，多组配合使用时可以根据挂载物的宽度灵活调整组间间距，最小安装间距可以适配窄边柜体的挂载需求，最大间距也能满足常规宽度欧式壁柜的承重分布要求；墙面固定端适配常见的混凝土墙面、实心砖墙基面，使用配套膨胀螺栓固定时，单组挂架的承重能够满足轻型壁柜、置物架的承载要求，不会出现基面脱落的问题。零件的外形设计上没有多余的突出结构，安装完成后挂架主体大部分隐藏在柜体与墙面的缝隙之间，不会外露影响外观效果，符合欧式壁柜安装后的美观需求。

　　各活动连接部位都预留了足够的配合间隙，即使长期使用出现轻微的锈蚀或积灰，也不会出现调节卡滞的问题，后期维护时只需要定期拧紧锁紧螺栓就能保证使用稳定性，不需要整体拆卸更换。在实际选型使用时，可以根据挂载物的总重量选择对应数量的挂架组件，重量较轻的小型壁柜使用两组挂架即可满足承重，重量稍大的柜体可以在中间位置增加一组辅助挂架，分散承重点位的受力，避免单个点位受力过大造成墙面损坏或挂架变形。整套结构的零件拆分合理，没有复杂的异形曲面结构，加工时可以采用常规冲压、折弯工艺完成零件成型，加工成本可控，适合批量生产应用。
