带铰支座安装板的连接支架结构设计

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1196852
  • 带铰支座安装板的连接支架结构设计
  • 带铰支座安装板的连接支架结构设计
  • 带铰支座安装板的连接支架结构设计
  • 带铰支座安装板的连接支架结构设计

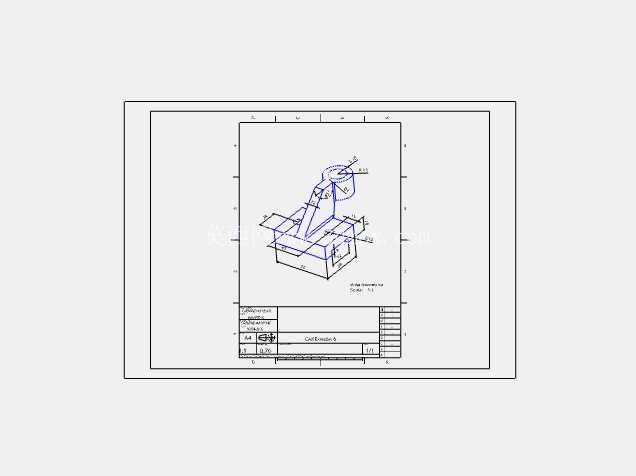

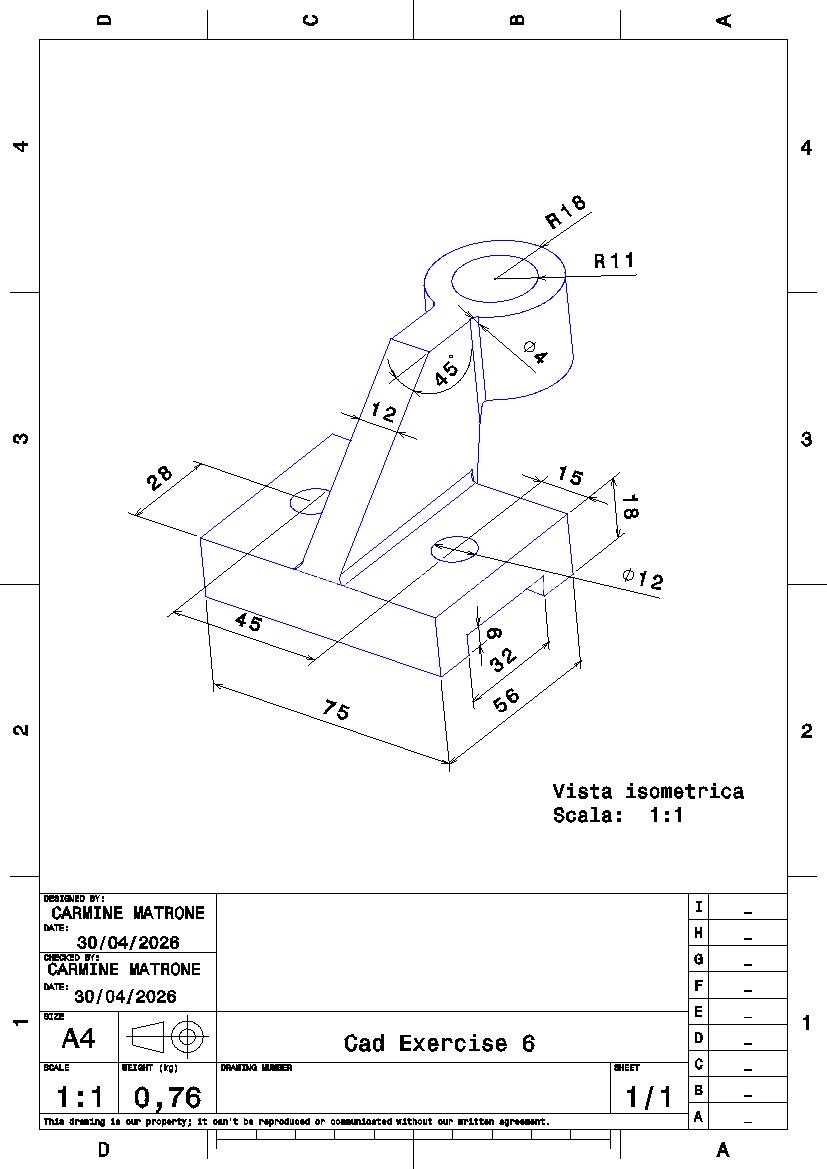

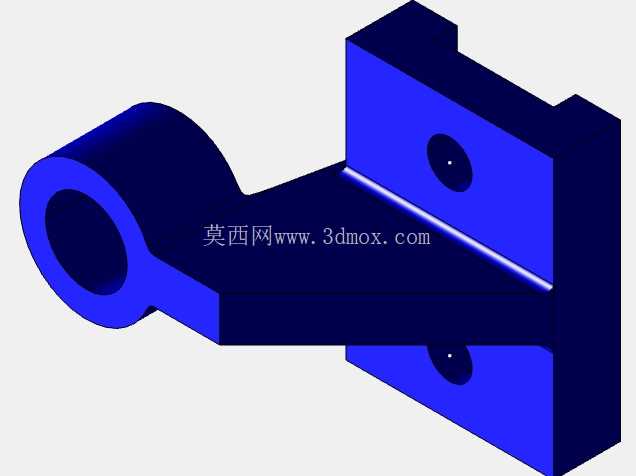

  该零件属于小型设备连接支撑类结构件,常见于轻工自动化生产线的辅助工位、小型输送线的侧装导向组件、桌面级工装夹具的定位支撑模块中,核心作用是实现回转类副构件与平面安装基面的刚性连接,同时为铰接转动的杆件提供稳定的支撑基准。从结构构型来看,零件左侧为带贯通内孔的筒状铰支结构,内孔表面设计为光滑圆柱面,用于与销轴、铰接轴类零件配合,可实现配对连接件绕孔轴线的定轴转动,筒段外侧做了圆弧过渡加厚处理,避免铰接部位受径向载荷时出现应力集中断裂的问题,筒段与右侧安装板之间通过等截面的连接臂实现刚性衔接,连接臂的截面厚度经过载荷校核,可承受铰接部位传递的径向载荷与小幅弯矩,不会在长期交变载荷下出现形变。

  右侧为带双安装孔的立式安装板,板面与左侧铰支孔的轴线保持平行,两个安装孔沿竖直方向对称分布,孔位中心距与安装基面的预留螺孔位置完全匹配,安装时可通过螺栓穿过安装孔将整个零件固定在设备的立式安装基面上,安装板的背面设计为平整贴合面,可保证安装后与基面完全贴合,不会出现安装倾斜导致的铰接孔轴线偏移问题。在建模设计过程中,首先需要确定铰接内孔的公称尺寸与配合公差,根据实际承载需求选定孔的直径后,以孔轴线为基准定位筒段的外圆尺寸与长度,再根据安装位置的空间边界确定连接臂的长度与截面尺寸,连接臂与筒段、安装板的衔接位置全部采用圆角过渡,消除直角处的应力集中隐患。

  安装板部分需要先确定整体的长宽尺寸,保证两个安装孔的边缘到板件边缘的距离满足螺栓安装的扳手空间要求,避免安装时螺栓无法顺利拧紧,安装孔的沉头深度需要与所选螺栓的头部尺寸匹配,保证螺栓拧紧后头部不突出板面,不会与周边运动构件发生干涉。从安装边界来看,该零件安装后整体占用的空间范围可分为三个部分,左侧筒段的回转半径范围内不能布置其他固定构件,避免铰接件转动时出现碰撞,连接臂下方需要预留足够的排屑与清洁空间,避免生产过程中积屑堆积在衔接拐角处造成腐蚀,右侧安装板的贴合面需要保证平面度公差在合理范围内,避免安装后零件出现歪斜导致铰接转动卡滞。

  这类零件在实际使用中通常需要配合销轴、轴套类零件共同使用,铰支孔内可加装自润滑铜套来降低转动磨损,延长零件的使用寿命,安装时需要保证两个安装螺栓的预紧力一致,避免单侧受力过大导致安装板变形。在结构优化层面,连接臂与安装板的衔接处可根据实际载荷情况适当增加加强筋结构,进一步提升整体的刚性,若用于有腐蚀环境的工位,还可在零件表面做氧化或喷塑处理,提升耐锈蚀能力。整个零件的结构没有复杂的曲面特征,所有特征都以拉伸、旋转、切除等基础建模特征即可实现,建模过程中需要重点保证各特征之间的位置公差,尤其是铰接孔轴线与安装板背面的平行度、两个安装孔的位置度,这些公差直接影响零件安装后的使用性能,若公差超差会导致铰接转动不畅、安装无法贴合等问题。在压铸生产环节,该零件的结构脱模斜度设计合理,连接臂与安装板的壁厚均匀,不会出现压铸时的缩孔、冷隔等缺陷,适合采用压铸工艺批量生产,生产效率高且零件的一致性好,能够满足工业场景下的批量使用需求。
