冷凝器清洁作业用猴梯及配套平台结构

在化工、制冷、能源类厂区的换热站运维场景中，冷凝器作为热交换核心设备，长期运行后管束表面会积附水垢、尘垢与介质残留结垢，直接影响换热效率，必须定期开展人工清洁作业。这类立式布置的冷凝器设备本体高度通常在数米以上，管束检修面距离地面存在较大高差，常规直梯无法贴合设备外壁的倾斜检修面，且作业人员携带高压水枪、清洁刷具时没有稳定的站立操作空间，容易发生高空坠落风险，同时清洁工具无处放置也会拖慢作业效率，这套猴梯与配套平台就是针对这类特定检修场景设计的登高作业工装。

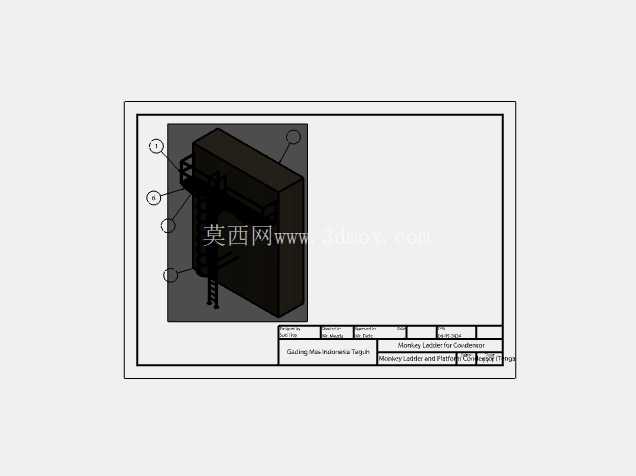

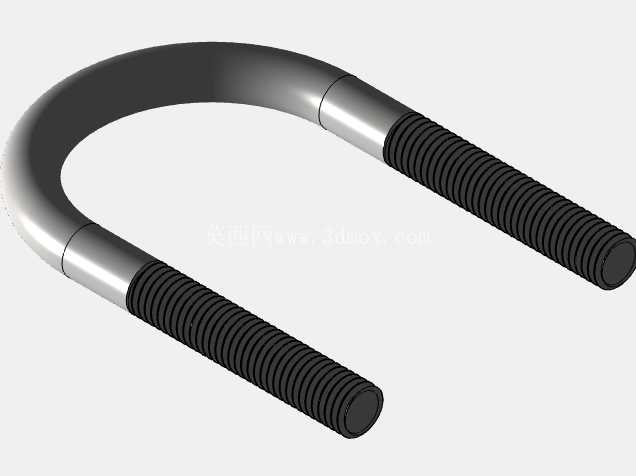

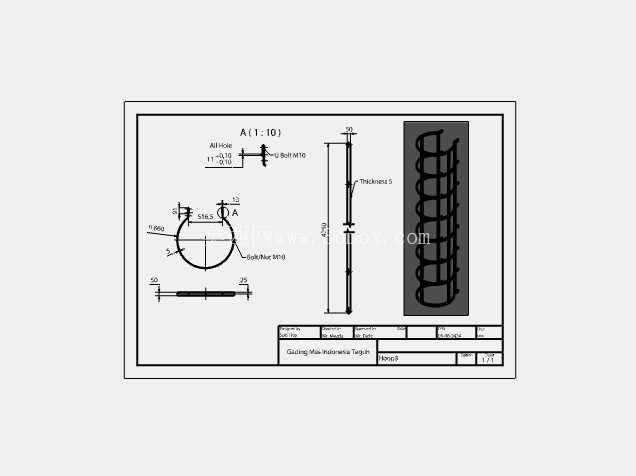

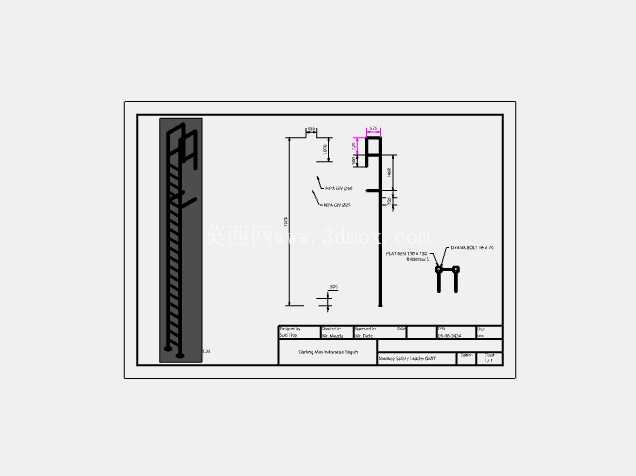

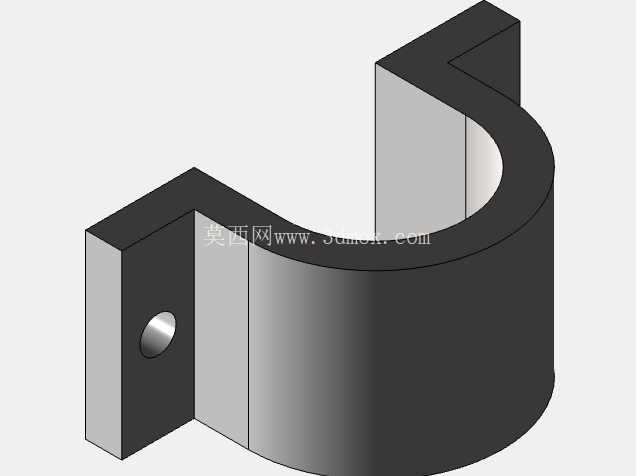

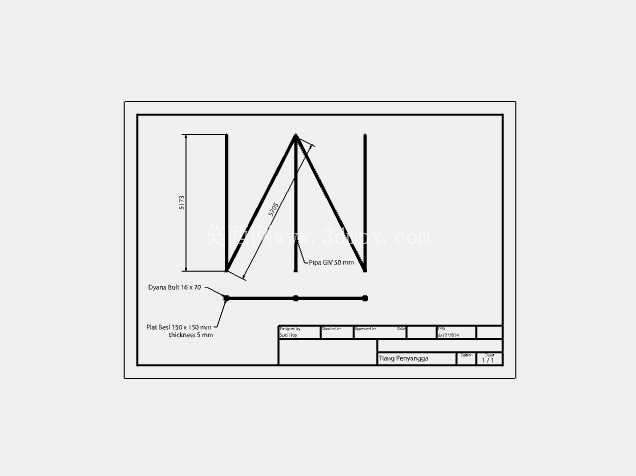

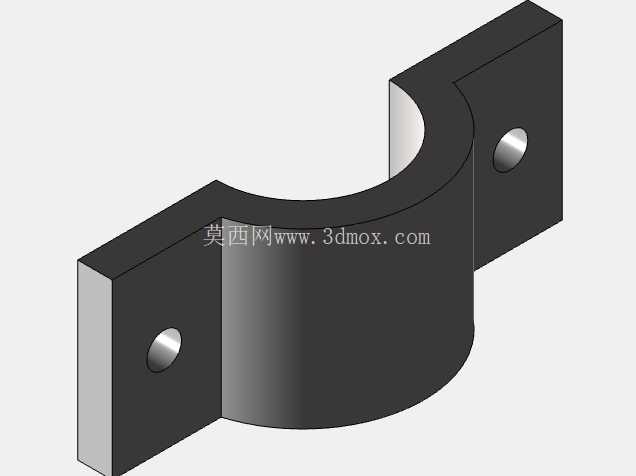

从结构设计逻辑来看，整套装置没有采用常规直梯加独立平台的分体式方案，而是将梯身与作业平台做了一体化整合。梯身主支撑采用三角斜撑结构，斜向主梁贴合冷凝器外壁的倾斜角度设置，相比垂直直梯，作业人员上下攀爬时身体重心更贴近设备本体，攀爬过程中手部抓握、脚部踩踏的施力角度更符合人体工程学，长时间携带工具上下也不容易产生肢体疲劳。斜撑主梁与垂直固定段之间通过焊接节点做刚性连接，节点位置额外加设了三角形加强筋，避免人员攀爬时梯身产生侧向晃动，垂直段则通过抱箍紧固件与冷凝器外壁的预设安装点固定，不需要在地面做大面积的基础预埋，适配现有厂区已投用冷凝器的加装需求，不会破坏原有设备的基础结构。

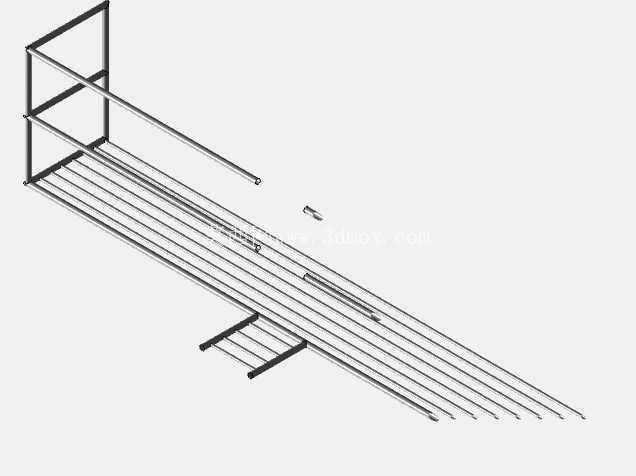

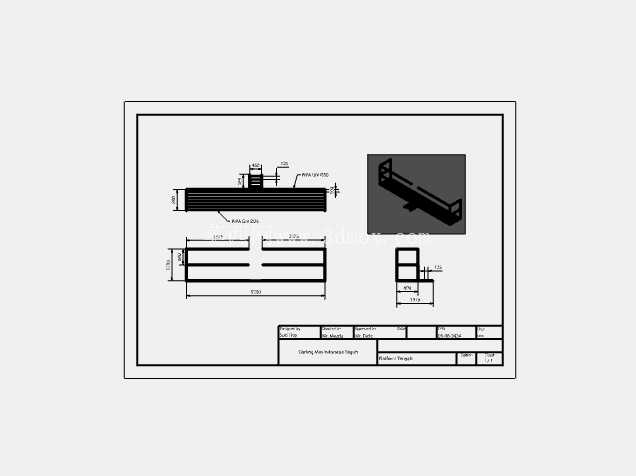

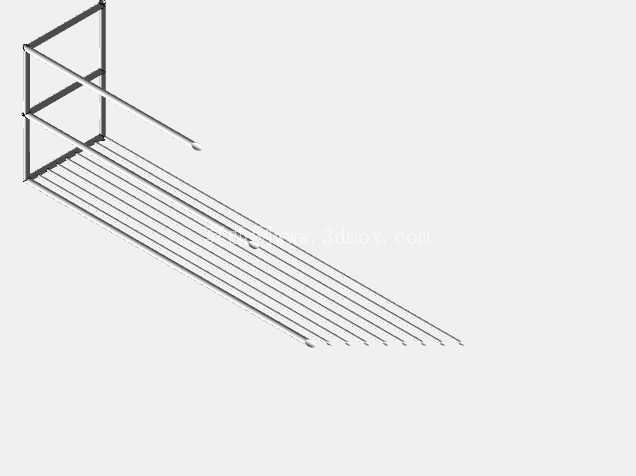

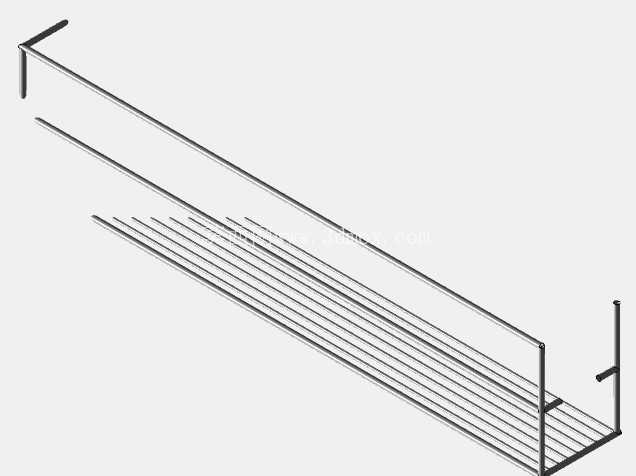

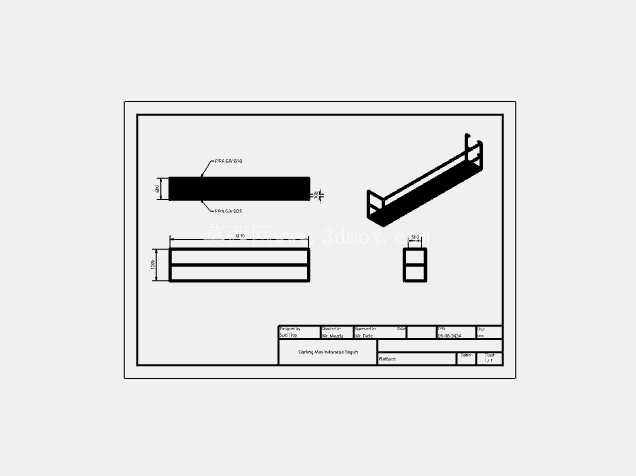

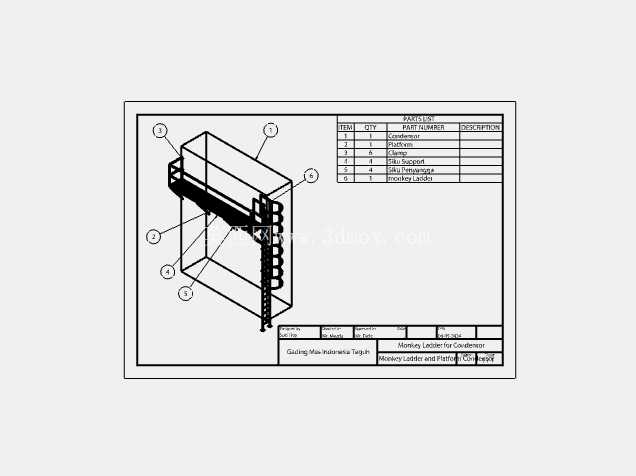

配套的作业平台设置在梯身顶端对应冷凝器管束清洁作业的高度位置，平台台面采用防滑花纹钢板制作，边缘设置了高度符合安全规范的防护栏杆，栏杆预留了工具挂点，可以临时悬挂高压水枪头、铲垢工具、清洁耗材收纳盒，作业人员站在平台上时，双手可以完全解放出来开展清洁操作，不需要额外分心维持身体平衡。平台与梯身的连接位置做了荷载强化设计，按照同时容纳两名作业人员加配套工具的总荷载做结构校核，确保极端作业工况下的结构强度。从图纸标注的尺寸边界来看，梯身总高度匹配常规立式冷凝器的检修面高度，平台的横向伸出距离刚好覆盖冷凝器管束的整列清洁范围，作业人员站在平台上不需要大幅度探身就可以触达所有需要清洁的管束位置，减少高空探身作业的安全隐患。

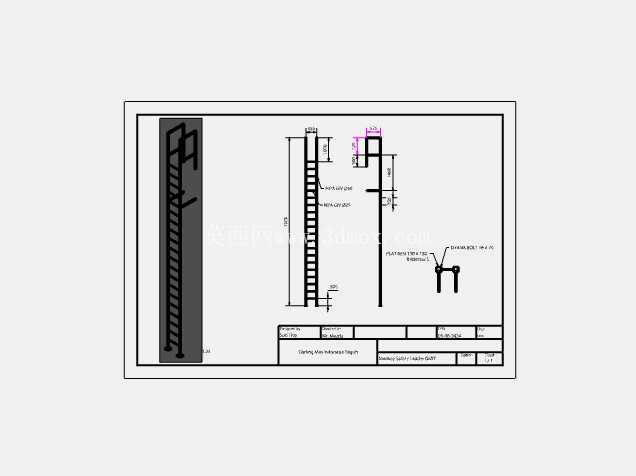

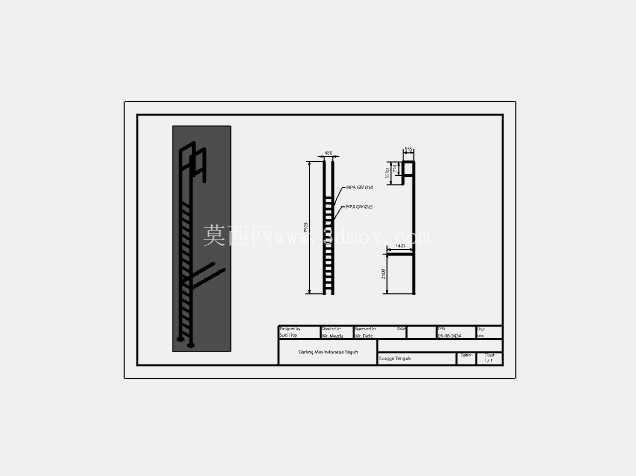

细节设计上，梯身的踏步采用圆钢弯折成型，踏步间距按照成年人常规步幅设置，每根踏步表面都做了防滑滚花处理，即使鞋底沾有水渍、清洁药剂残留也不会出现打滑问题。平台与冷凝器外壁接触的位置设置了软性缓冲垫，避免金属结构直接刮蹭冷凝器的外壁防腐层，同时也能消除作业过程中平台与设备之间的碰撞异响。整套装置的所有钢结构件都做了热镀锌防腐处理，适配厂区内潮湿、存在轻度腐蚀介质的作业环境，长期户外使用也不会出现严重锈蚀，降低后续运维更换的成本。

在实际安装使用时，只需要先将垂直固定段与冷凝器侧壁的预设固定点对齐锁紧，再调整斜撑底部的支撑脚高度，让整个梯身保持稳定的倾斜角度，不需要复杂的组装工序，两名运维人员在半小时内就可以完成整套装置的架设。清洁作业完成后，也可以快速松开固定抱箍，将整套装置转移到其他同规格的冷凝器设备上重复使用，相比固定焊接的检修梯，这套可移位的猴梯平台不需要为每台冷凝器单独配置固定检修设施，能够大幅降低厂区的设备运维配套成本。结构建模过程中，所有连接节点都做了干涉检查，确保现场安装时不会出现螺栓孔位错位、构件碰撞的问题，踏步、栏杆、平台台面的尺寸都严格按照高空作业工装的安全规范设置，既满足清洁作业的操作空间需求，也从结构设计层面规避了高空作业的坠落、滑倒风险。
