多类型运输罐车底盘通用结构设计方案

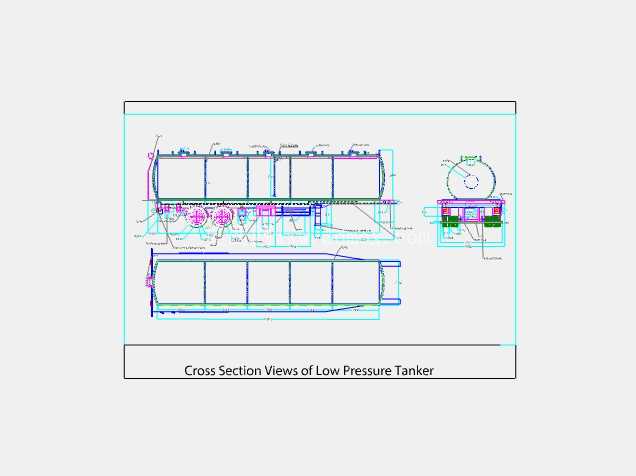

　　从实际应用场景来看，低压罐车主要适配饱和蒸气压较低的普通液态化工介质运输，比如常规的燃油、常温液态化学品，罐体不需要承受过高的内压，壁厚设计相对轻薄；非压力罐车则多用于粉粒物料、常压液态食品或者普通废水类介质的转运，罐体仅需满足自重装载的结构强度即可；压缩气体罐车针对的是高压气态介质，比如压缩天然气、高压工业气体，罐体为承压设计，壁厚更大，同时需要配套对应的安全附件、缓冲固定结构；低温罐车则用于液化天然气、液氧、液氮这类低温液化介质的运输，罐体为双层真空绝热结构，自重更大，对底盘的承载冗余、固定点的受力分布有更高要求。在危化品与特种介质公路运输领域，不同介质的运输需求往往对应差异化的罐体配置，过去单车型单底盘的设计模式，不仅大幅提升了整车制造的物料成本，也给后期运维、配件储备带来了不小的压力，这套多类型运输罐车的结构设计，核心就围绕底盘通用化的思路展开，让四类功能完全不同的罐车可以共用同一套行走与承载底盘，覆盖低压介质、无压介质、压缩气体、低温液化介质四类主流公路罐式运输场景。设计过程中首先要解决的就是不同罐体的安装边界统一问题，所有罐体的底部安装支座都采用统一的孔位布局，支座与底盘纵梁的连接位置完全对齐，不管是薄壁常压罐体还是厚重的高压、低温罐体，都可以直接通过标准紧固件固定在同一套底盘上，不需要针对单类罐体额外改制底盘的纵梁开孔、加强筋布局。底盘的承载能力按照四类罐体中最大满载重量做冗余设计，纵梁采用高强度钢冲压成型，横梁间距兼顾轻量化与抗扭需求，毕竟罐车在公路行驶过程中，转弯、颠簸路段会带来持续的交变载荷，尤其是运输液态、气态介质时，介质晃动会产生额外的冲击载荷，底盘的抗扭刚度直接影响整车的行驶安全性与罐体使用寿命。

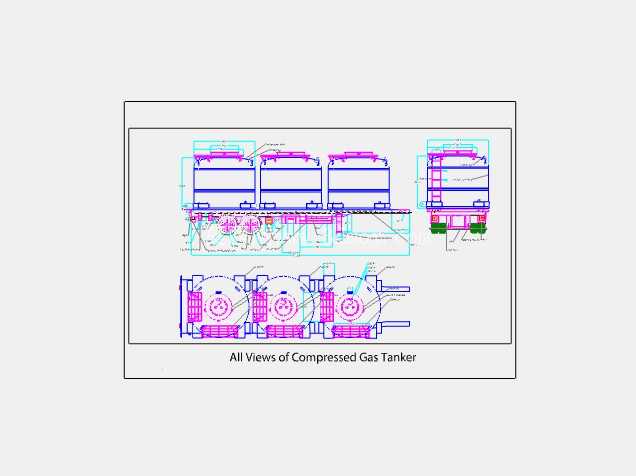

　　从外形尺寸的边界控制来看，整车的外廓尺寸严格符合公路运输的限界要求，罐体的长度、直径都在统一的底盘安装范围内做适配，压缩气体罐车因为是承压圆柱形罐体，横截面直径更大，设计时特意调整了罐体的安装高度，保证整车重心高度在安全范围内，避免高速转弯时侧倾风险过高；低温罐车因为双层结构的外径更大，同样通过支座高度的微调，把整车重心控制在和其他几类罐车接近的水平，这样底盘的悬挂系统调校就可以采用统一的参数，不需要针对单类车型重新匹配板簧刚度、减震器阻尼，大幅减少了底盘的配件种类。在罐体与底盘的连接结构设计上，除了统一的安装孔位，还在每个支座位置设置了缓冲橡胶垫，一方面可以过滤行驶过程中路面传递到罐体的振动，避免承压罐体、低温罐体的焊缝长期受振动出现疲劳损伤，另一方面也可以补偿不同罐体加工时的微小尺寸误差，降低装配难度。针对压缩气体罐车和低温罐车的安全附件布局，设计时也在底盘上预留了统一的附件安装空间，比如安全阀的引出位置、操作箱的固定支架、紧急切断装置的安装位，不管装配哪类罐体，对应的管路、操作部件都可以在预留位置安装，不会出现干涉问题。

　　很多人会觉得通用底盘会牺牲部分车型的轻量化表现，但实际核算下来，因为底盘可以批量标准化生产，冲压、焊接的工装成本大幅降低，配件的通用率提升之后，后期运维时备件储备的压力也会变小，综合成本反而比单车型单独设计底盘更低。另外从三维建模的角度来看，这套设计采用了自顶向下的建模思路，先确定底盘的基准骨架，把安装孔位、承载边界、外廓限界作为顶层基准发布，再分别设计四类罐体的结构，所有罐体的安装参考都关联到底盘骨架的基准上，后续如果需要调整底盘的轴距或者承载参数，只需要修改顶层骨架的参数，四类罐体的安装位置就可以自动更新，不需要逐个调整每个零件的尺寸，大幅提升了设计迭代的效率。

　　在细节设计上，底盘的尾部统一预留了后防护、操作爬梯的安装位，不管哪类罐车，尾部的操作空间、防护结构都保持一致，操作人员在不同车型上作业时，操作习惯可以保持统一，减少误操作的可能。罐体顶部的走台、护栏安装位置也做了统一规划，即使不同罐体的顶部开口位置有差异，走台的支撑点都对应到底盘上的统一加强位置，避免顶部载荷直接作用在罐体壁板上造成局部变形。对于承压类的罐体，安装支座的位置特意做了应力分散设计，支座与罐体连接的位置做了圆弧过渡的加强板，避免应力集中在焊缝位置，而这些加强结构的尺寸也和通用底盘的安装点做了匹配，不会出现加强结构和底盘横梁干涉的情况。低温罐车的罐体因为有真空夹层，支座位置需要设置绝热垫块，设计时也把绝热垫块的厚度纳入了安装高度的计算中，保证低温罐车装配完成后，整车高度和其他三类车型保持一致，不会出现超高的问题。
