四轴低平板重载运输半挂车结构设计

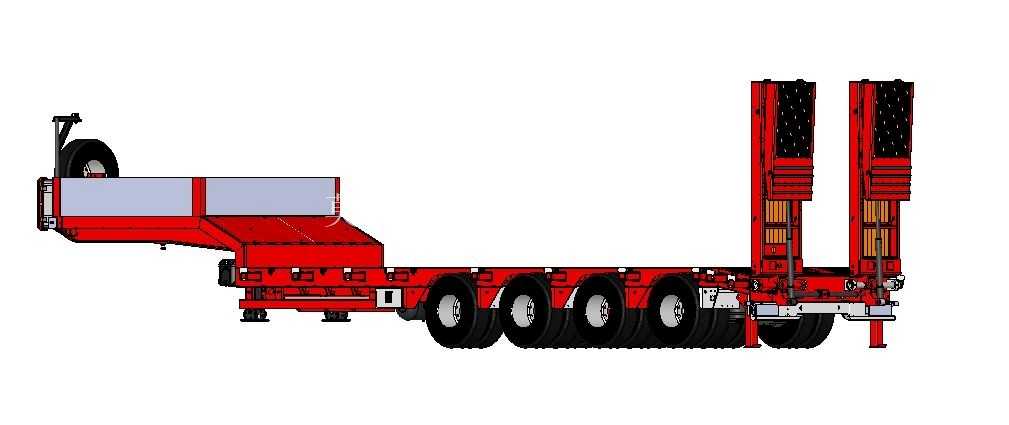

这款四轴低平板运输半挂车的结构设计，核心围绕大件重载转运的实际工况展开，日常主要服务于工程机械转运、重型工业设备移位、大型钢结构件长途运输这类场景，常见于工地转场、设备制造厂出货、物流园区大件接驳的作业环节，相比普通栏板半挂车，它的货台高度更低，能适配更高尺寸的超限设备运输，同时降低重载行驶时的整车重心，提升高速行驶与弯道通行的稳定性。

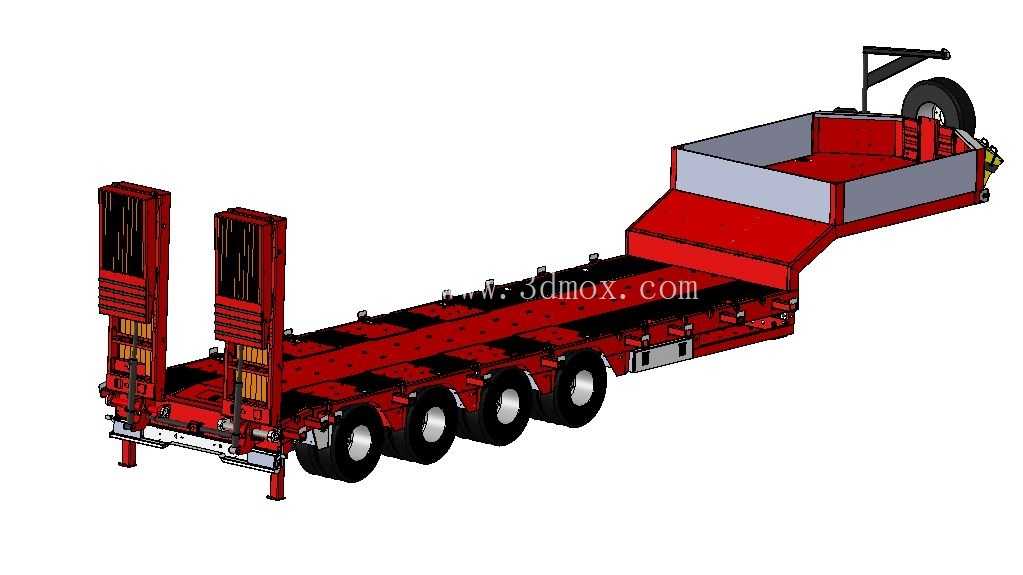

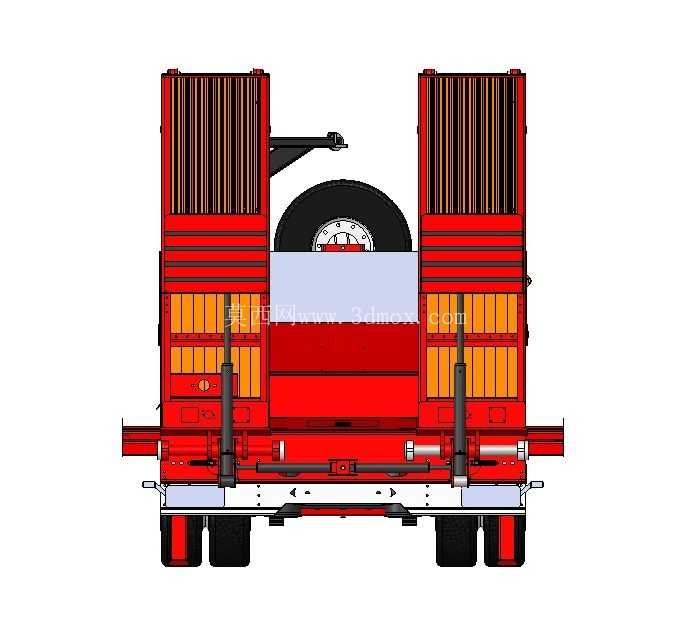

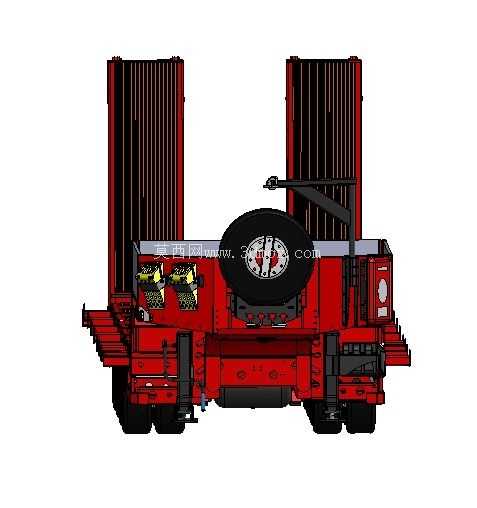

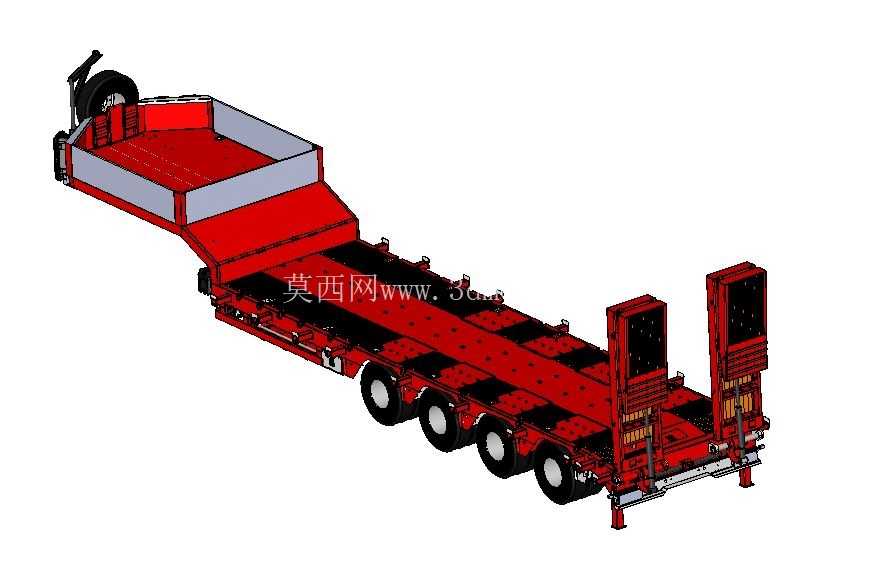

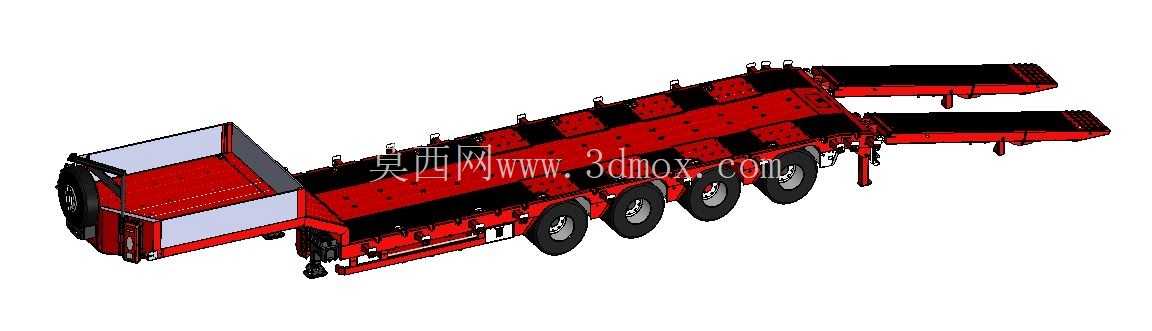

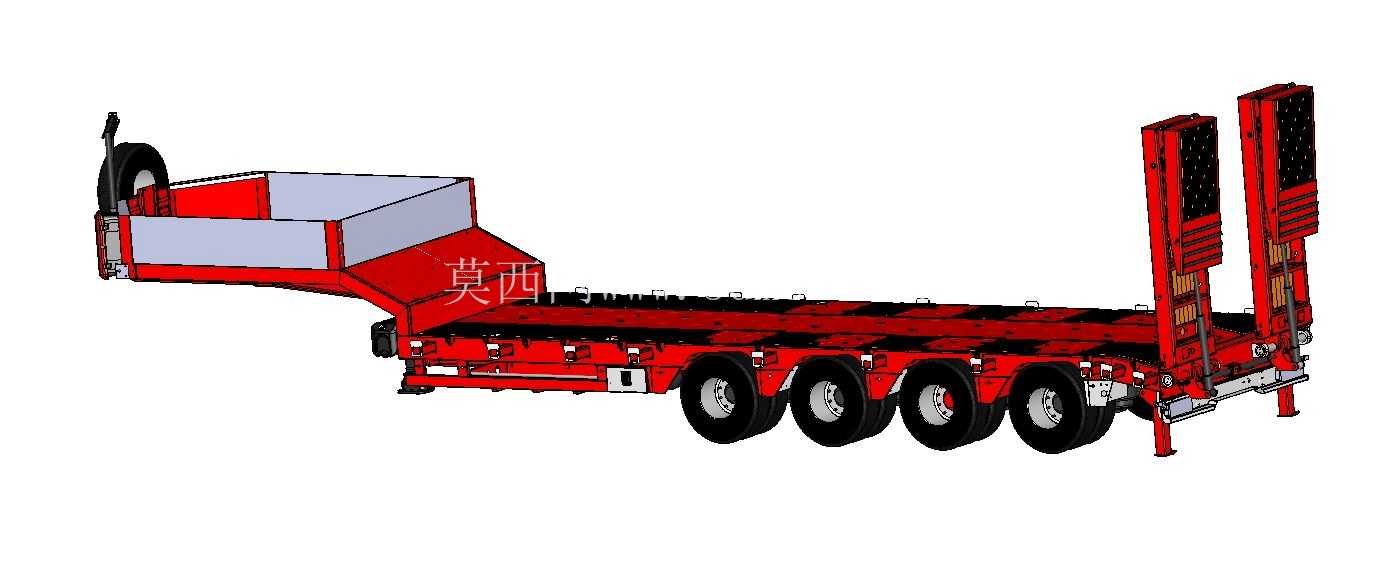

从功能设计上看，车尾设置的双段式液压爬梯是核心作业结构，爬梯表面做了防滑凸起处理，展开后可直接搭接到地面，方便履带式挖掘机、压路机、摊铺机这类自行走工程设备直接开上货台，不需要额外调用吊装设备，大幅降低装卸环节的成本与时间消耗；爬梯收起后通过侧边的锁止机构固定，避免行驶过程中出现晃动脱落的风险。前端的鹅颈结构做了变截面设计，在保证与牵引车鞍座连接强度的前提下，预留了足够的转向间隙，避免牵引车大角度转向时鹅颈与驾驶室后侧发生干涉，鹅颈侧边还设置了备胎架，将备胎外挂布置，不占用货台的有效装载面积。

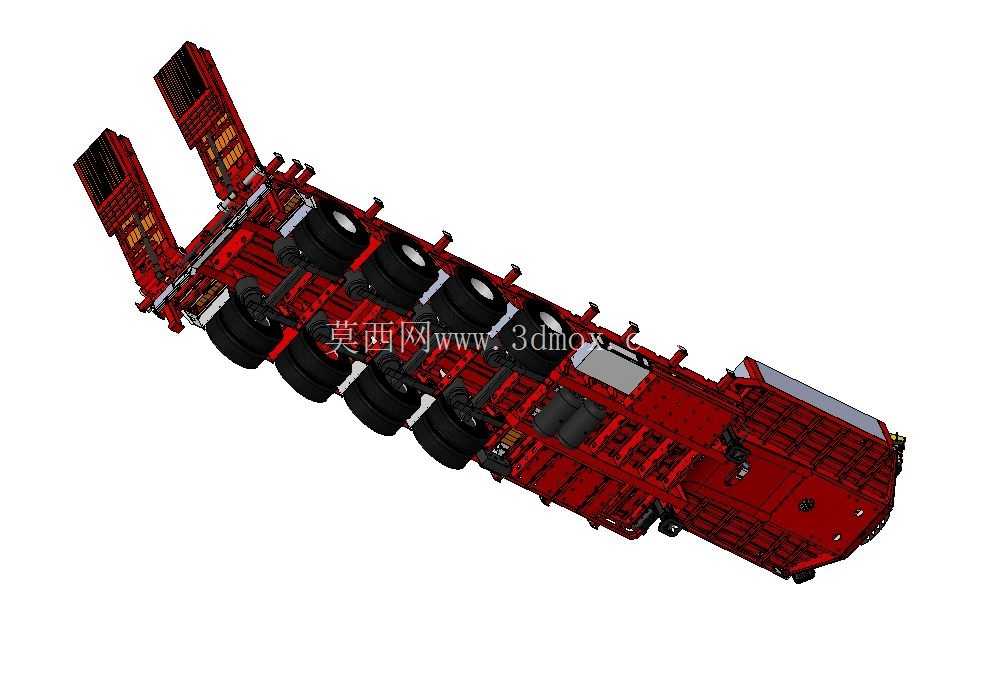

四轴的行走机构布置，是结合60吨额定载重的载荷分布做的匹配，每根车轴都匹配了多片式钢板弹簧悬架，能在非铺装路面行驶时过滤大部分颠簸冲击，避免货台承载的精密设备因为振动出现精度损伤；车轴之间的间距经过反复校核，既保证轴荷分布符合道路通行的限重要求，又预留了足够的制动管路、气路的布置空间，每侧车轮都配置了独立的制动气室，配合ABS系统可以在重载制动时避免车轮抱死，提升湿滑路面的行驶安全性。货台表面做了分段式的防滑花纹板铺设，同时预留了多个系留环安装位，装载设备后可以通过绑带、铁链将货物与货台牢牢固定，避免运输过程中货物移位；货台侧边设置了可折叠的防护栏，日常行驶时拉起起到防护作用，装卸超宽货物时可以放下，拓展货台的有效装载宽度。

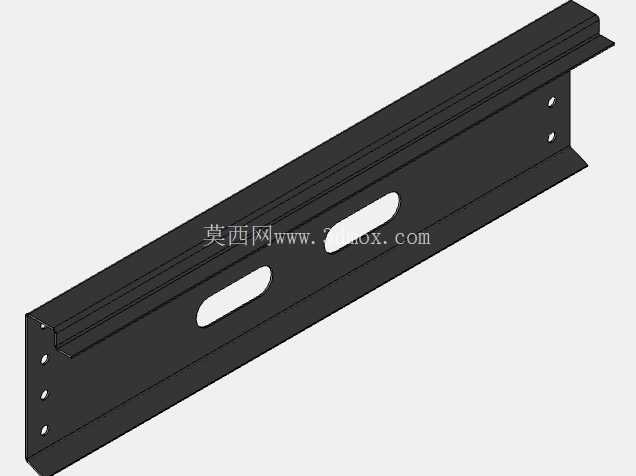

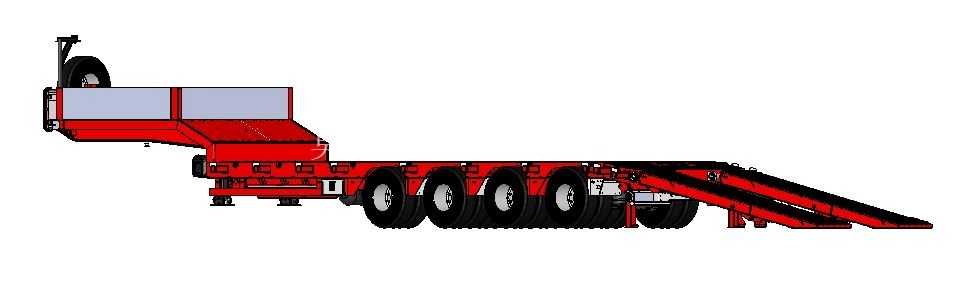

设计过程中首先确定的是安装边界尺寸：整车总长控制在13米以内，鹅颈部分长度约2.2米，主货台长度约10.8米，货台空载时的离地高度控制在0.9米，爬梯展开后的坡度不超过15度，保证履带设备通行时不会出现底盘刮蹭；整车宽度符合道路通行的2.55米限宽要求，爬梯收起后不会超出车身宽度，避免上路时出现超限问题。车架主体采用高强度钢焊接的纵梁结构，纵梁做了变高度设计，鹅颈与主货台衔接的位置做了加强筋处理，应对重载起步、紧急制动时的纵向冲击力，横梁采用贯穿式焊接结构，每间隔0.5米布置一道横梁，保证货台的局部承载能力，避免局部重载时出现货台变形的问题。

在细节结构上，车尾设置了可伸缩的支腿，装卸货时支腿伸出撑住地面，分担爬梯承载设备时的载荷，避免车架尾部出现下沉变形；侧边设置了工具储物箱，可以放置绑带、卸扣、维修工具等作业配件，车身侧面的反光标识、尾部的警示灯安装位都做了预留，符合道路行驶的安全规范。整个建模过程中，所有的铰接位置、安装孔位都按照实际装配公差做了预留，爬梯的液压油缸安装位、车轴的固定螺栓孔位都和通用标准件做了匹配，后续如果要做工程图转化、生产出图，不需要再做额外的结构调整，可直接用于结构校核、工艺拆解的参考。
