带双耳铰接座的半圆抱箍连接构件

这类带双耳铰接结构的半圆抱箍构件，在轻工输送线、小型工装夹具、户外管线架设场景里的应用频次极高，核心作用是实现圆柱类杆件、轴件、管线的快速抱紧固定，同时通过两侧的耳板结构完成与相邻机架、支撑件的铰接连接，相比整圆式抱箍，它的安装不需要从杆件端部穿套，可直接在杆件的任意轴向位置完成装配，在后期运维、管线改造、设备调整环节能大幅降低拆装工作量。

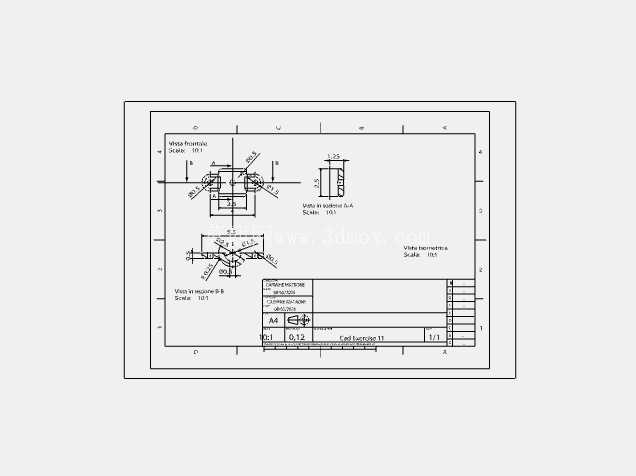

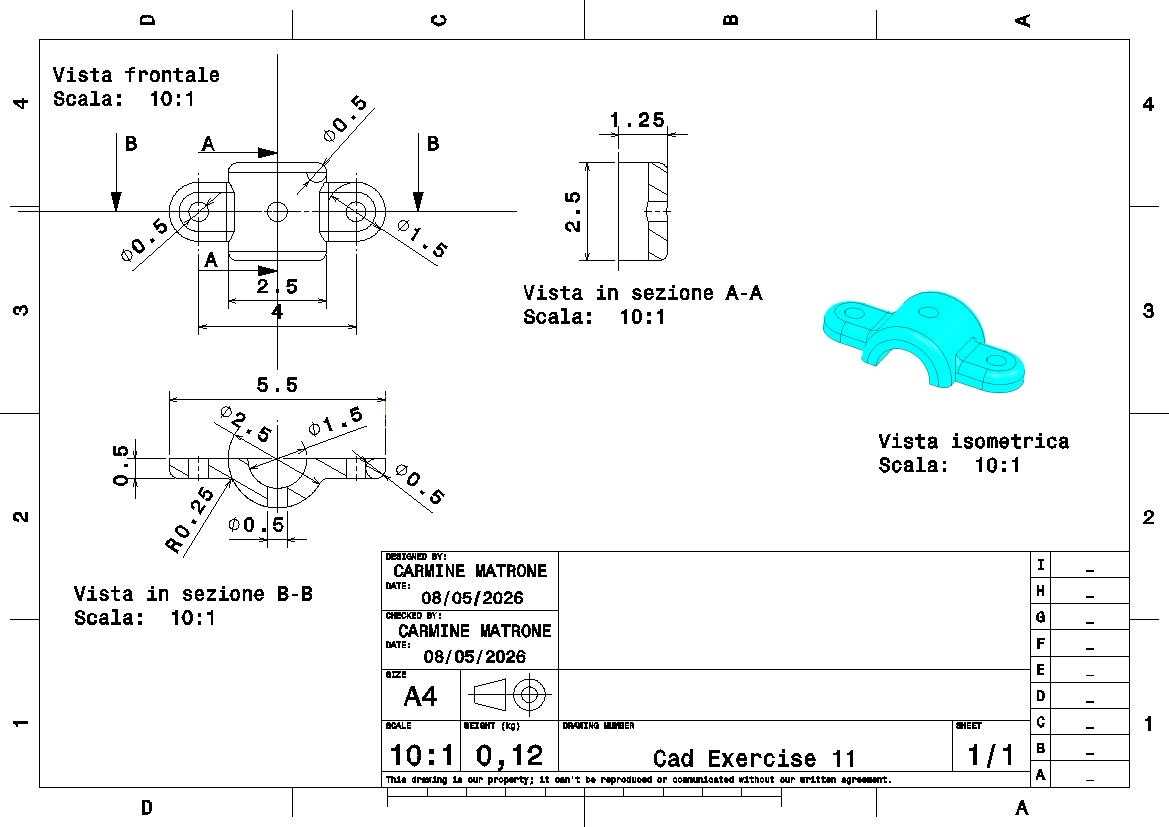

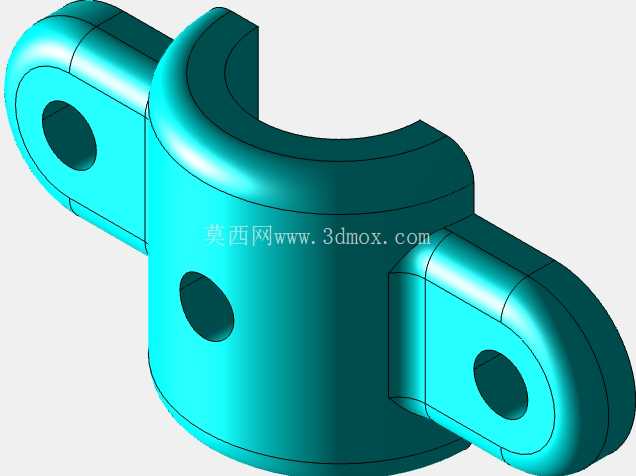

从功能特性上看，构件主体为半圆弧筒状结构，圆弧内表面是核心的抱紧配合面，加工时需要严格控制圆弧的圆度与表面粗糙度，避免抱紧时出现局部应力集中，防止被固定的杆件表面被压损，或是长期受振动载荷出现抱紧力衰减、构件滑移的问题。筒身侧壁开设的径向通孔，主要用于安装紧定螺钉，当抱箍扣合在目标杆件上后，拧入紧定螺钉可顶紧杆件外表面，进一步限制抱箍与杆件之间的周向转动与轴向窜动，在有振动、冲击的工况下能提升连接可靠性。两侧向外延伸的耳板做了圆角过渡处理，耳板上的同轴通孔是铰接安装位，用于穿装铰接销轴，将抱箍整体与相邻的支撑结构、连杆部件做可转动连接，耳板与主体筒身的衔接位置做了加厚处理，能避免铰接受载时出现应力集中导致的根部断裂问题。

设计这类构件时，首先要根据被抱紧杆件的公称外径确定主体半圆的内径尺寸，通常内径尺寸会比杆件外径大0.1-0.2mm，预留装配间隙方便安装扣合，同时要控制半圆的圆心角略大于180度，保证抱箍扣合后有足够的抱紧包覆面积，避免受力时出现张口变形。筒身的壁厚需要根据额定抱紧载荷、铰接端的受载大小计算确定，壁厚过薄会导致抱紧时筒身发生塑性变形，无法提供足够的抱紧摩擦力，壁厚过厚则会增加构件整体重量，提升材料成本。两侧耳板的孔位需要保证同轴度，否则穿装销轴时会出现卡滞，长期受载时还会出现耳板单侧受力过大、销轴偏磨的问题；耳板的厚度要与配套使用的铰接支座间隙匹配，通常耳板厚度比支座安装槽宽度小0.05-0.1mm，保证铰接转动顺畅无卡滞。筒身的径向紧定螺钉孔位置要避开两侧耳板的应力集中区，通常设置在筒身弧面的中间位置，保证紧定螺钉的顶紧力能均匀作用在杆件上，不会导致抱箍出现偏斜。

安装边界方面，这类抱箍通常成对配合使用，两个半圆抱箍对合后通过耳板处的销轴、或是额外的螺栓紧固件锁紧，形成完整的整圆抱紧结构，因此设计时需要保证两个配合抱箍的结合面平面度达标，合模后无明显错位间隙。耳板铰接孔的中心到半圆内弧面的中心距是关键安装尺寸，这个尺寸直接决定了铰接点与被固定杆件的相对位置，会影响整个连杆机构的运动行程，设计时需要根据整体机构的运动仿真结果确定公差范围，通常中心距公差控制在±0.05mm以内，避免机构运动出现干涉或是行程偏差。构件的整体轴向宽度需要根据承载大小确定，在轻载的管线固定场景下宽度可适当缩小，在承受铰接拉力、交变载荷的工装连接场景下，需要适当增加轴向宽度，提升筒身与杆件的接触面积，降低接触面的压应力。所有棱边位置都做了倒圆角处理，既可以避免安装时划伤操作人员，也能减少热处理环节的应力集中问题，提升构件的疲劳强度。在实际建模过程中，需要重点关注耳板与主体筒身的过渡圆角特征，这个位置是整个构件的应力最高区域，建模时不能直接做直角衔接，必须通过平滑的圆角过渡保证应力传递顺畅，避免实际使用时出现断裂失效。
