带安装凸耳方形中空密封垫片结构

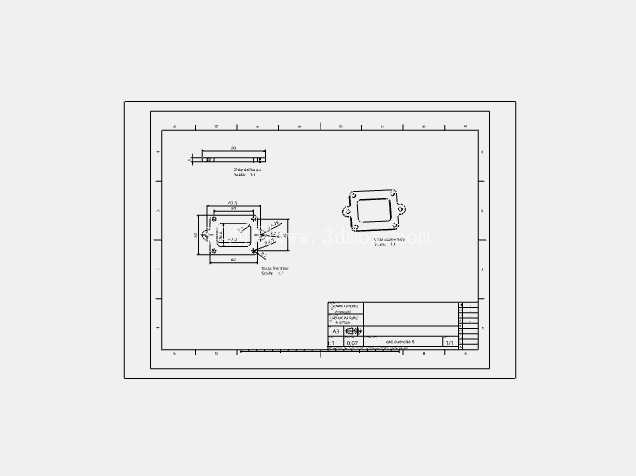

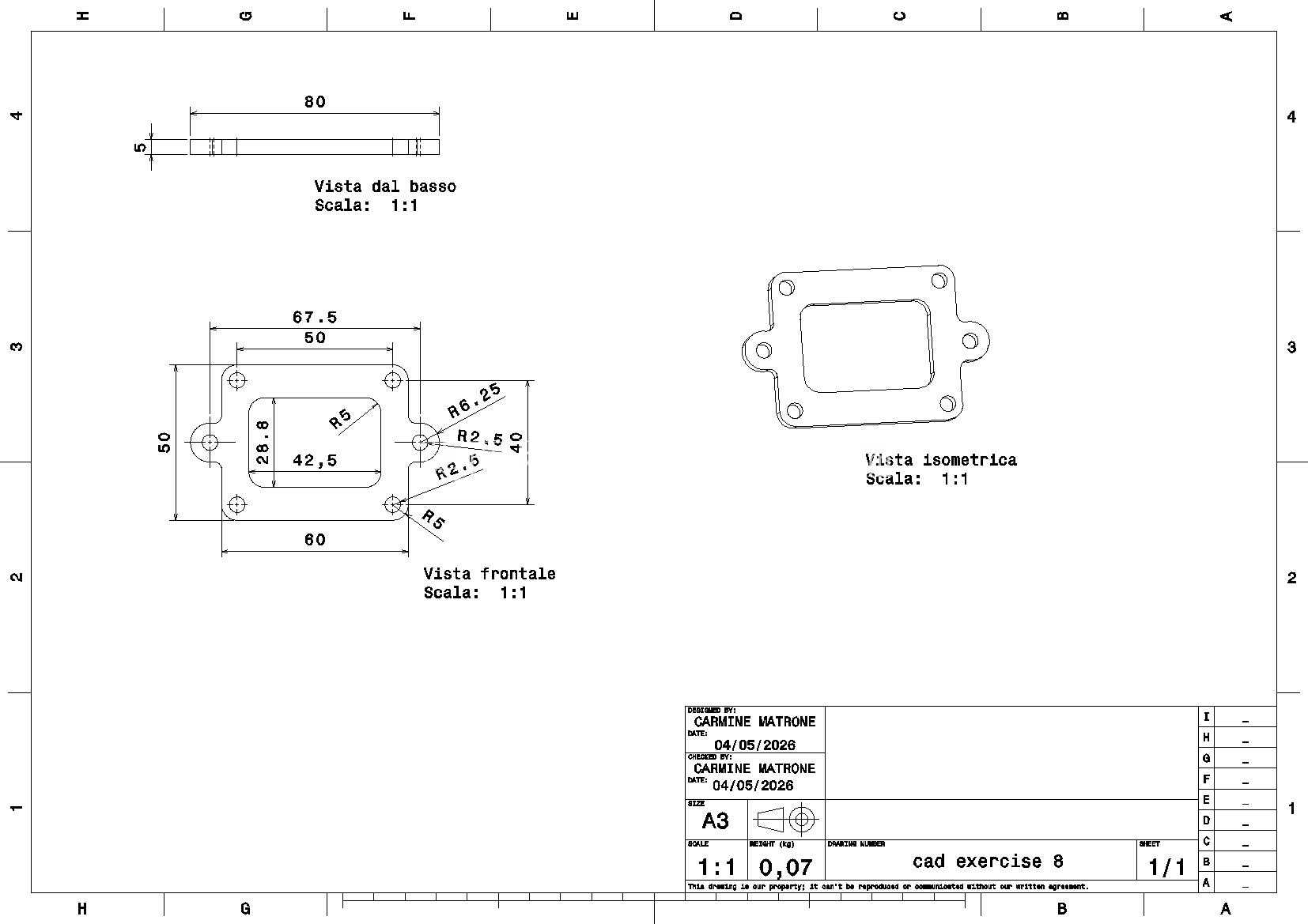

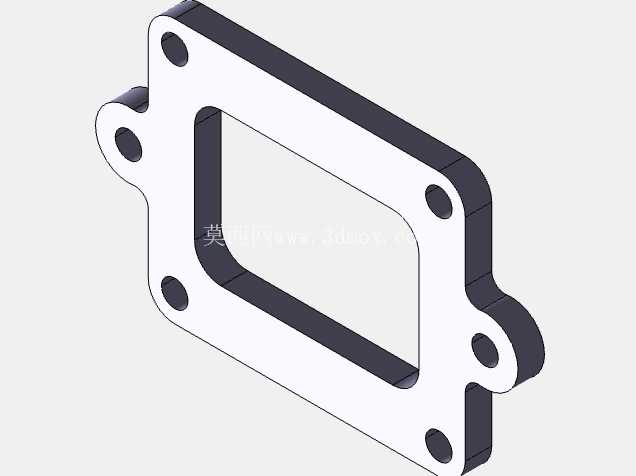

　　外围的六个安装孔位分布经过受力校核，其中四个孔位布置在主体方形轮廓的四个角点位置，另外两个孔位设置在两侧向外延伸的凸耳上，这种非对称的孔位布局首先具备防错装功能，装配时只有孔位完全对齐才能完成安装，避免工人装反导致密封失效；其次六个固定点的受力分布更均匀，拧紧连接螺栓时，垫片各个区域的压紧力差值控制在15%以内，不会出现局部压不实、局部被压溃的情况。两侧延伸的凸耳结构并非多余设计，当对接面的安装空间受限、主体方形轮廓无法布置足够螺栓孔时，凸耳向外延伸的结构可以在不增大主体轮廓尺寸的前提下，增加固定点位，同时凸耳的圆弧过渡设计避免了应力集中，在承受装配压紧力和设备运行振动时，不会出现凸耳根部断裂的问题。这类带侧置安装凸耳的方形中空密封垫片，在流体管路连接、设备腔体密封场景中应用十分广泛，常见于进气系统、液压油路、冷却回路的对接端面，作用是填充两个对接金属面之间的微观间隙，阻断介质泄漏路径，同时缓冲对接面的装配应力，避免硬接触造成的端面压伤。从结构设计逻辑来看，整体采用等厚度板状构型，厚度方向尺寸均匀，适配常规平面密封的压缩量要求，不会出现局部压缩不足或过压破损的问题。中间的方形中空区域是介质流通通道，内轮廓尺寸完全匹配对接管路的通径，既不会遮挡流道造成通流面积损失，也不会因为内圈尺寸过小伸入流道产生扰流，影响介质输送效率。

　　所有安装孔的边缘都做了微小的倒角处理，一方面是去除冲压或机加工产生的毛刺，避免装配时毛刺脱落掉入介质流道造成污染，另一方面倒角可以引导螺栓顺利穿入，降低装配对位的难度，提升装配效率。垫片的外轮廓所有转角都采用圆弧过渡，没有尖锐直角，既可以减少加工时的应力集中，提升零件本身的结构强度，也能避免装配过程中尖锐边角划伤操作人员或对接零件的表面涂层。从安装边界来看，这类垫片的外轮廓尺寸完全适配对接法兰的密封面宽度，安装后不会超出法兰端面，也不会因为尺寸过小导致密封面压合宽度不足，六个安装孔的中心距公差控制在±0.1mm范围内，和标准螺栓的间隙配合量合理，既不会因为孔位偏差导致装不上，也不会因为间隙过大造成垫片移位。

　　在实际选型应用中，这类垫片可以根据输送介质的不同选择对应的材质，输送常规空气、液压油时可以采用耐油橡胶板或石棉橡胶板冲压成型，输送腐蚀性介质时可以更换为聚四氟乙烯或金属包覆垫片，结构本身的适配性很强，不需要修改轮廓尺寸就能适配不同材质的加工需求。建模过程中需要重点关注几个尺寸的关联性：首先是内孔轮廓和通径的匹配关系，必须保证内孔边缘和法兰流道边缘对齐，不能出现台阶；其次是安装孔的中心距和法兰螺栓孔的中心距完全一致，公差等级按照IT12级控制，满足普通紧固件的装配要求；另外是凸耳的延伸长度，要保证螺栓安装时扳手有足够的操作空间，不会和周边其他零部件产生干涉。

　　很多新手建模时容易忽略垫片厚度和密封压缩量的匹配关系，常规橡胶类密封垫片的压缩量在厚度的20%-30%之间，建模时的厚度尺寸要结合所选材质的压缩特性确定，不能随意设定厚度，否则会出现密封压不紧或者螺栓拧紧后垫片被压裂的问题。另外所有孔位的轴线都要和垫片端面垂直，垂直度公差控制在0.05mm以内，避免螺栓穿入时出现别劲的情况，影响装配后的密封效果。这类零件虽然结构简单，但是在整套设备的密封系统中作用关键，一旦尺寸设计不合理出现泄漏，往往需要拆解整套连接结构才能更换，会造成大量的运维工时浪费，因此设计时每一个尺寸的确定都要结合实际装配工况、受力情况、介质特性综合考量，不能只照着参考图描轮廓而忽略工程实际需求。
