格罗夫GMK5250L移动式起重设备结构模型

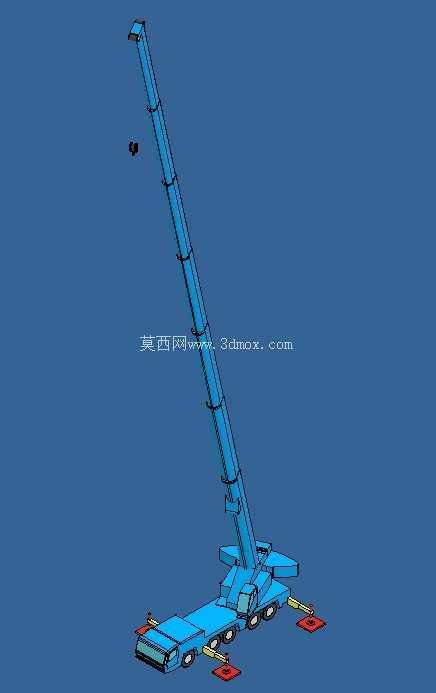

在市政管网改造、大型场馆钢结构吊装、风电设备进场转运这类作业场景里，全地面移动式起重机的出场率始终居高不下，尤其是大吨位长主臂的机型，能在狭窄作业面完成跨障碍吊装，省去了多台设备协同转场的麻烦。这款格罗夫GMK5250L的三维结构模型，完整还原了实车从行驶底盘到伸缩臂架、支腿结构的全部机械细节，建模时完全参照实车的装配逻辑搭建，每一处铰接点、伸缩臂的节段嵌套关系、支腿的伸缩与支撑结构都做了等比例还原，没有做结构简化处理。

从实际作业的功能逻辑来看，这类移动式起重机的核心优势在于转场不需要额外拆解臂架，公路行驶状态下可以直接将主臂收拢固定在底盘上方，整车长度控制在公路通行的限界范围内，转场到作业点后，只需要将四个液压支腿伸出，调整支腿盘贴合地面完成整车调平，就可以进入作业状态，不需要额外浇筑作业基础，对于工期紧张、作业点分散的工程项目来说，能大幅压缩前期准备的时间成本。模型里还原的多节伸缩主臂，每一节臂的截面都做了U型弧面结构设计，这种结构相比传统的矩形截面臂，在同等臂长、同等自重的情况下，抗侧弯、抗挠曲的性能更优，吊装作业时臂端的晃动量更小，能满足高精度吊装的对位要求，比如大型工业设备的就位安装、预制桥梁构件的精准对接这类场景，对臂架的刚性要求极高，这种截面设计刚好能匹配这类作业需求。

建模过程中，底盘部分的多桥转向结构也做了完整复刻，实车的多桥转向系统可以实现小半径转弯，甚至蟹行模式移动，在城市老旧小区改造、厂区内部设备更新这类空间狭窄的作业场景里，不需要反复倒车调整就能精准停靠到吊装点位，这也是这类大吨位移动式起重机能在复杂场地作业的核心结构优势。支腿部分的结构，模型里还原了水平伸缩段和垂直支撑段的两级液压结构，支腿盘采用了大直径的圆形支撑面，作业时可以在支腿盘下方垫设路基箱或者硬木垫板，分散对地压强，避免在软基场地作业时出现支腿沉陷的安全隐患，支腿的水平伸出距离可以根据作业场地的空间灵活调整，不同伸出长度下对应的额定起重量也会对应变化，这部分的结构限位在模型里也做了对应体现，能直观看到不同支腿跨距下的作业边界。

从安装边界和尺寸适配的角度来说，这类起重机在作业前需要确认的核心尺寸参数包括支腿全伸时的横向跨距、主臂全伸时的臂长与作业半径、收拢状态下的整车高度与长度，这些参数直接决定了作业场地需要预留的空间大小，比如在高压线下作业时，需要提前核算臂架仰角与高压线的安全距离，在隧道内作业时需要确认整车高度是否满足通行限高，模型里的所有结构尺寸都按照实车比例搭建，可以直接用来做作业场地的布局模拟，提前排查作业过程中可能存在的空间干涉问题，不需要到现场反复测量核对。

臂架头部的滑轮组结构、变幅油缸的铰接位置、底盘的配重挂载结构，在模型里都做了细节还原，变幅油缸的支撑点位置经过了力学优化，在大仰角作业时能给臂架提供足够的支撑力，避免臂架出现失稳风险，底盘后部的挂载式配重，可以根据吊装重量的需求增减配重块，在轻载作业时减少配重挂载量降低整车自重，重载作业时挂载全部配重提升整车的抗倾覆稳定性，这种灵活的配重配置方式，让设备能适配更多不同吨位的吊装需求，不用为了小吨位吊装动用更大级别的起重设备，有效降低作业成本。

对于结构设计从业者来说，这个模型可以用来参考大吨位伸缩臂起重设备的结构布局逻辑，研究多节臂嵌套的伸缩机构设计、多桥转向的传动结构布置、液压支腿的受力传递路径；对于设备选型和施工方案编制的从业者来说，可以通过模型直观了解设备的作业边界，提前规划吊装站位、核算作业空间，避免方案阶段出现尺寸误判导致的现场施工问题。整个模型的结构装配关系完全贴合实车的机械逻辑，没有违背工程实际的夸张设计，所有运动部件的铰接点位置都符合机械运动的行程范围，转动伸缩过程中不会出现结构干涉，能直接用来做运动仿真模拟，演示设备从行驶状态到作业状态的全流程动作，也可以用来做作业人员的培训教具，帮助新人快速熟悉设备的结构组成和作业流程。
