318吨级液压龙门起重承载架结构

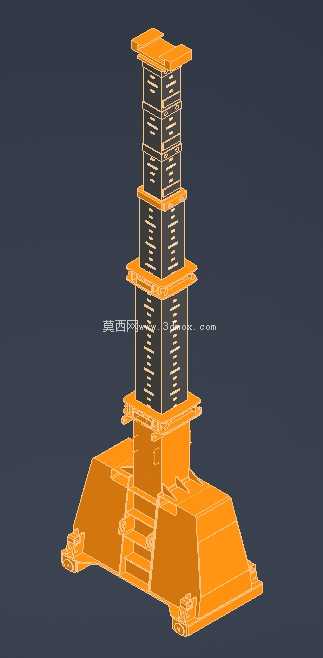

　　在重型设备检修、大型构件移位、工业厂房内重型载荷临时支撑场景中，大吨位液压龙门架是替代固定天车、适配狭窄作业空间的核心承载装备，本次呈现的318吨级液压龙门承载架，针对大吨位分段式升降作业需求设计，可在无固定起重设施的车间、检修现场完成百吨级载荷的垂直举升与位置保持，适配重型压机检修、大型模具转位、重型装备部件拆装等对承载稳定性要求极高的作业场景。整套承载结构采用分段叠装式立柱设计，单节立柱通过法兰式定位结构实现快速拼接，每段立柱配合面设置定位销孔与锁止卡槽，可根据作业高度需求灵活增减立柱节数，避免整体式长立柱加工难度大、运输转场不便的问题，底座采用大跨度梯形箱型焊接结构，底部设置可调式支撑脚，可在不平整的车间地面完成调平，底座与地面接触面积经过载荷扩散计算，确保满载荷工况下地面压强控制在常规工业厂房地坪承载阈值内，避免作业过程中出现地基沉降引发的安全风险。

　　立柱升降采用液压驱动配合机械锁止的双重安全结构，液压系统负责提供举升动力，每上升一个节段高度，锁止机构自动卡入对应位置的承载卡槽，即使液压系统出现压力泄放，机械锁止结构也可完全承担全部载荷，杜绝坠载风险，立柱表面加工有连续的高度刻度标识，作业人员可直观读取当前举升高度，配合两侧对称布置的位移传感器，可实现多台龙门架同步举升时的高度差控制，避免偏载引发的结构变形。

　　整套结构的受力路径经过拓扑优化，底座承受的垂直载荷通过斜向加强筋均匀扩散至整个支撑面，立柱段采用箱型截面设计，在控制整体自重的前提下提升截面惯性矩，降低长行程举升时的立柱挠曲变形量，顶部承载平台设置标准化索具连接孔位，可配套卸扣、吊装带、平衡梁等索具完成不同形态载荷的吊挂，孔位间距按照通用重型索具的连接尺寸设计，无需额外加工过渡连接件即可完成现场装配。从安装边界来看，整套龙门架单组底座的占地宽度适配常规工业车间的通道宽度，分段式立柱单节长度满足普通货运车辆的运输尺寸要求，现场组装无需大型吊装设备配合，2-3名作业人员即可借助辅助工具完成立柱拼接与底座调平，作业时的最小安全操作距离预留了人员通行与索具操作空间，顶部承载面与车间顶棚的安全距离按照举升最大高度预留足够余量，避免举升到位后与厂房固定设施发生干涉。

　　在结构细节设计上，所有承载焊缝均采用全熔透焊接工艺，焊后进行应力消除处理，避免长期重载作业下焊缝出现疲劳开裂，锁止机构的卡爪采用高强度合金钢材锻造，接触表面做硬化处理，降低反复锁止动作带来的磨损，每段立柱的配合面设置导向倒角，拼接时可快速完成对位，减少现场安装的调整时间，液压管路的布置沿立柱内侧走线，设置防护盖板避免作业过程中索具剐蹭损坏管路。该类承载架区别于常规小型龙门吊的核心点在于其重载下的结构稳定性，设计过程中针对1.25倍额定载荷的静载工况、1.1倍额定载荷的动载工况分别做了有限元校核，所有受力部件的安全系数均满足重型起重装备的设计规范，可在长时间载荷保持工况下无明显塑性变形，适配重型装备检修过程中长达数天的载荷支撑需求，无需额外增加临时支撑结构。
