模块化型材拼接建筑支撑框架结构

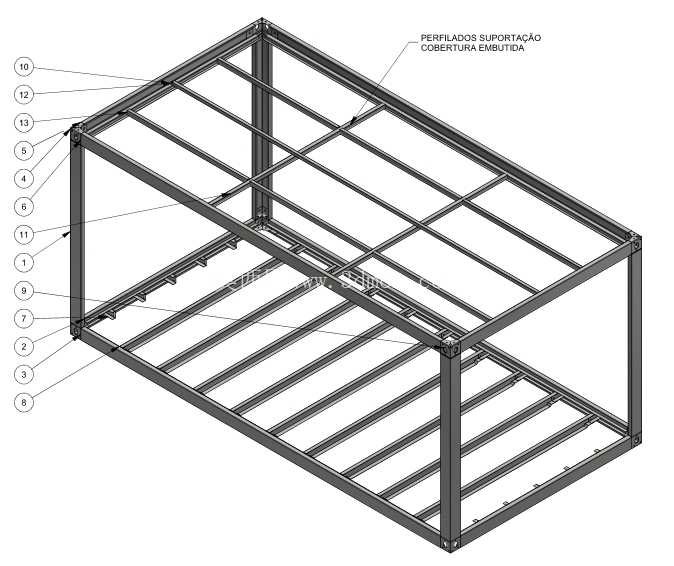

　　日常做装配式构件配套结构设计时，这类模块化拼接的框架是很常见的承载基底，很多临时展陈搭建、模块化设备集成、轻型装配式隔断的基底都采用这类结构逻辑，不用现场做焊接作业，所有连接节点都靠预制的角件与紧固件完成锁固，进场后只需要常规内六角扳手就能完成整架组装，对现场施工的技能要求很低，也不会产生焊接烟尘、焊渣这类施工废弃物，适配很多对现场施工管控严格的商业空间、洁净车间内部搭建场景。从结构本身的设计逻辑来看，整架采用矩形截面的空心型材作为主梁与次梁的主材，型材本身的抗弯截面模量经过核算，能匹配常规轻型围护结构、顶部覆盖板材的承重需求，不会出现跨中挠度过大的问题。

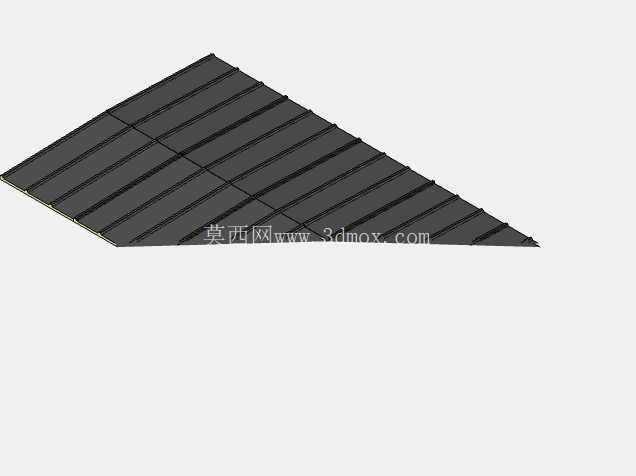

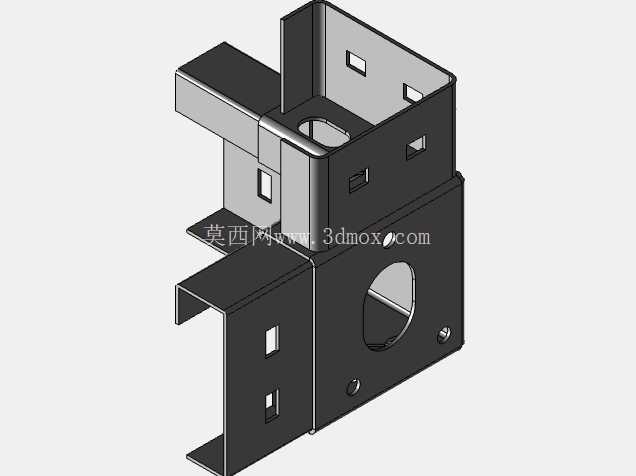

　　框架的竖向立柱与横向主梁的连接节点采用内置角槽配合紧固件的方式，连接点的抗剪切能力经过强化，避免组装后出现框架侧向晃荡的问题，所有型材的拼接端面都做了平齐处理，组装完成后整架的外轮廓没有突出的紧固件头，不会剐蹭后续安装的外围护板材。顶部的次梁排布间距经过统一规划，刚好匹配常规嵌入式覆盖板材的安装跨度，次梁上预留的安装槽位可以直接卡入板材的固定卡扣，不用额外在型材上钻孔攻丝，能大幅缩短现场安装的工时。框架的底部预留了统一的调平脚安装位，遇到地面不平整的安装场景时，只需要旋转调平脚就能把整架调整到水平状态，不会因为地面高差导致框架受力不均出现型材扭曲的问题。

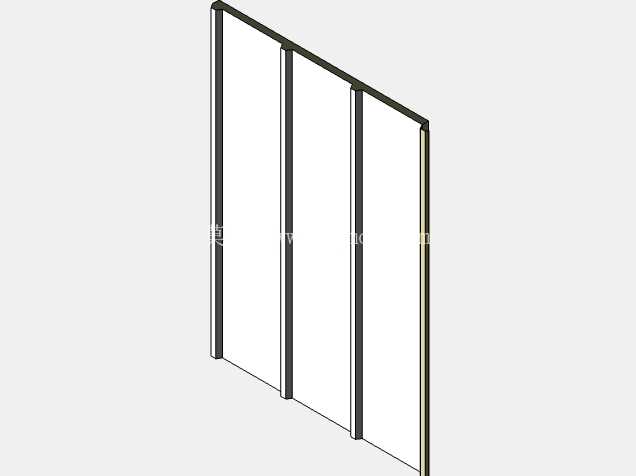

　　从安装边界来看，这类框架的外轮廓尺寸采用模块化进制设计，单组框架的宽度、长度、高度都可以根据实际场地需求做同规格型材的拼接延展，多组框架并排拼接时只需要在相邻立柱间加装配套的连接扣件就能完成整体锁固，不需要额外做辅助支撑结构。框架的侧向预留了通用的槽道，后续需要加装隔板、侧封板、走线槽时，都可以直接利用型材自带的槽位固定配件，不用对原有框架做破坏性加工。实际应用中，这类框架除了作为建筑内部的轻型结构骨架，也可以作为小型集成设备的承载机架，比如小型水处理设备、模块化电控柜组的承载基底，只需要根据设备的安装孔位在型材槽内滑动调整螺母位置，就能适配不同设备的安装尺寸，不用重新加工框架的安装孔，适配性很强。

　　设计这类框架的时候，需要重点考量型材连接节点的抗扭性能，因为整架没有额外的斜向支撑，完全靠矩形框架的节点刚性维持整体形态，所以角部连接的紧固件锁附扭矩有明确的要求，避免长期承重后节点出现松动位移。另外型材的壁厚选择需要匹配实际的承重需求，作为建筑类支撑结构时，壁厚需要满足顶部覆盖物加上日常维护荷载的承重要求，不能为了压缩成本选用过薄的型材，导致长期使用后出现主梁下弯的问题。框架的所有型材表面都做了统一的防腐处理，在常规室内环境下使用不会出现锈蚀问题，如果是在潮湿环境下使用，还可以选用表面做了特殊喷塑处理的型材，提升整体的耐锈蚀能力。这类模块化框架的另一个优势是可拆解重复利用，当使用场景需要调整布局时，可以把整架完全拆解成单根型材，转运到新的场地后重新组装，不会像焊接框架那样拆解后就无法二次使用，能大幅降低临时搭建场景的材料成本。
