凹面槽式双轨重载滑动导向滚轮组

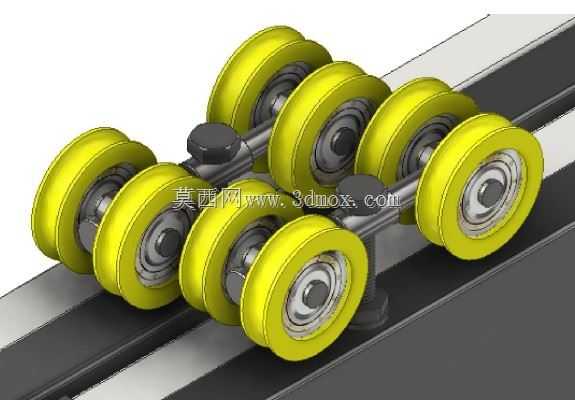

　　这类凹面槽式滚轮组主要适配平移类门窗、轻型滑移设备、仓储滑移货架的轨道导向场景，日常工况下多承担沿固定轨道的直线往复承载与导向作用，区别于普通单轮结构，该滚轮组采用双排平行轴布局，单根轴上串联四个带深沟球轴承的聚氨酯包胶滚轮，整组共八个滚轮同时与双轨道顶面接触，能将承载的竖向载荷均匀分散到每个轮体接触点，避免单点载荷过大造成轨道压痕或轮体过早磨损。轮体采用凹面弧面轮廓设计，轮槽弧度与常用的圆边钢制轨道、铝合金挤压轨道的顶面弧度完全匹配，安装后轮体与轨道的接触为面接触而非线接触，既能降低运行过程中的接触应力，也能在横向产生偏移时自动回中，避免滑移过程中出现卡滞、脱轨的问题。

　　从结构设计逻辑来看，滚轮组的两根平行安装轴通过中部的连接块固定相对位置，连接块上预留的安装孔位可直接与滑移负载的安装面通过螺栓锁紧，安装时无需额外调整轴的平行度，只要保证安装面与轨道平面平行，即可保证所有轮体与轨道均匀接触。轮体内部的轴承采用内嵌式设计，轴承外圈与轮体轮毂过盈配合，内圈与安装轴间隙配合，轴端设置轴用挡圈限制轴承的轴向窜动，同时中部的连接块上设置有轴向定位凸台，能限制轴在负载运行过程中出现轴向窜动，避免轮体与连接块侧面产生摩擦。

　　聚氨酯轮面的邵氏硬度控制在85A到90A之间，既具备足够的承载能力，也能在运行过程中吸收轨道接缝、表面微小凸起带来的振动，降低滑移过程中的运行噪音，相比纯金属轮体，不会对金属轨道表面造成划伤，长期运行也不会产生金属摩擦异响。安装边界方面，该滚轮组适配的轨道间距为固定值，安装时需要保证两根平行轨道的顶面平面度误差不超过1mm/m，轨道的平行度误差不超过0.5mm/m，否则会出现部分轮体悬空、载荷集中在个别轮体上的问题。滚轮组的整体安装高度较低，连接块的安装面与轨道顶面的距离控制在较小范围内，能降低整体滑移机构的重心，提升高速滑移过程中的稳定性。轮体的轴向间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大造成运行过程中的横向晃动，也不会因为间隙过小在轨道出现微小变形时出现卡滞。在实际选型应用中，这类滚轮组常被用于重型推拉门、自动化线体的滑移工作台、轻型吊装滑移设备的导向机构，相比直线导轨加滑块的导向方案，该滚轮组对安装面的精度要求更低，后期维护只需要定期清理轨道表面的杂物即可，不需要定期加注润滑脂，在粉尘较多、环境湿度较大的工况下适应性更强。

　　设计过程中需要注意，轮体的凹面轮廓需要根据配套轨道的截面轮廓做匹配设计，轮槽的深度要保证轨道嵌入轮槽的深度不小于轮体半径的三分之一，避免在受到横向冲击力时出现脱轨问题；同时聚氨酯轮面与轮毂的结合面需要做滚花处理，保证轮面与金属轮毂之间的结合强度，避免长期承载运行后出现轮面与轮毂脱胶、相对转动的问题。连接块的材质采用冷轧钢冲压成型后做镀锌防锈处理，安装轴采用45号钢调质处理后表面镀硬铬，提升轴表面的耐磨性，避免长期与轴承内圈摩擦造成轴径磨损，影响整体的装配精度。
