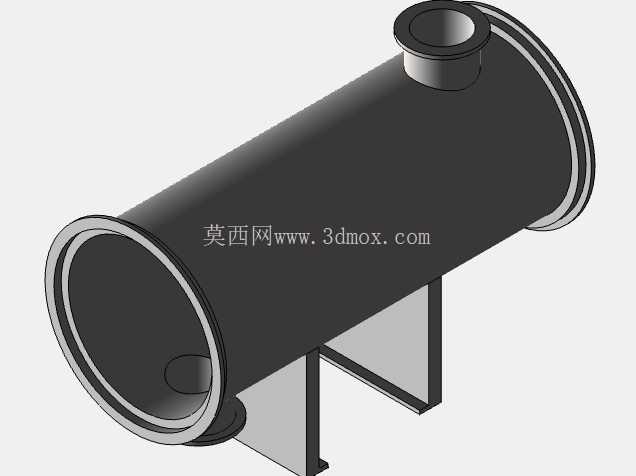

在化工、能源、食品加工等诸多流程工业场景里,这类卧式承压罐体是物料暂存、介质缓冲、工艺反应环节的核心承载设备,区别于立式储罐,卧式布置的形式对厂房层高要求更低,配套的管线排布、操作巡检通道设置也更灵活,尤其适合中小型产能的生产线旁就近布置,减少物料输送的管阻损耗。从结构设计逻辑来看,整个罐体采用等径圆柱形筒体作为主体承压段,圆柱壳的受力特性在内部带压工况下能将环向、轴向应力均匀分散到筒壁全周,相比方形、异形腔体,相同壁厚下的承压能力提升40%以上,同时也能降低应力集中带来的疲劳失效风险。

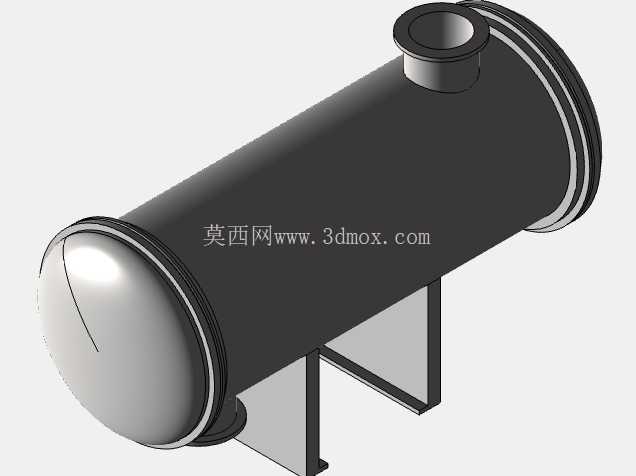

筒体两端采用标准椭圆形封头收口,椭圆形封头的曲面过渡设计能让端部的应力分布更平缓,避免平盖封头在转角处出现的应力突变问题,封头与筒体的连接采用对接焊接结构,焊后需做无损检测保障焊缝致密性,满足承压工况的密封要求。筒体顶部设置的径向接管是介质的主入口,接管与筒体采用插入式焊接结构,接管端部做了加厚补强处理,抵消开孔带来的筒体强度削弱,避免开孔边缘出现局部应力超标;如果是用于气液两相介质的工况,这个顶部接管也可作为排气口使用,配合筒体底部的排污口完成定期的介质置换、杂质清理作业。
支撑结构采用两个对称布置的鞍式支座,鞍座的弧形支撑面与筒体外径完全贴合,接触区域做了圆弧过渡避免硬接触划伤筒体外壁,鞍座的立板与底板采用焊接成型,底板上预留的安装孔可通过地脚螺栓与基础平台固定,两个鞍座其中一个设计为固定端,另一个为滑动端,预留出罐体受热膨胀时的轴向位移余量,避免温度变化产生的热应力拉裂焊缝或损伤基础。建模过程中需要重点把控几个尺寸边界:首先是筒体的长径比,常规卧式承压容器的长径比控制在3到6之间,过长的筒体在鞍座支撑位置会产生过大的局部弯矩,需要额外增加加强圈提升筒体刚度,过短则会浪费布置空间,降低单位占地面积的存储容积;其次是鞍座的安装间距,两个鞍座的中心距一般取筒体总长度的0.6倍左右,让筒体的弯矩分布更均匀,避免端部悬臂过长导致封头与筒体连接位置受力过大;还有接管的伸出长度,要满足外部管线法兰安装的操作空间,同时不能过长导致运输、安装过程中出现碰撞变形。
从实际使用的功能适配来看,这类罐体可根据存储介质的特性调整内壁防腐涂层、筒体壁厚、密封件材质,如果用于存储腐蚀性介质,内壁可衬塑或者采用不锈钢材质复合钢板,如果用于高压工况则对应提升筒壁厚度、选用更高等级的法兰密封面形式。建模时所有的转角位置都做了不小于2mm的圆角过渡,避免尖锐棱角在承压时产生应力集中,所有焊接位置的坡口形式都在模型里做了简化示意,方便后续出工程图时直接标注焊接要求。整个模型的装配逻辑完全贴合实际生产的组焊顺序:先卷制筒体完成纵缝焊接,再将两端封头与筒体组对完成环缝焊接,之后开孔焊接顶部接管,最后将预制好的鞍式支座焊接到筒体指定位置,整个流程和车间实际生产工序完全匹配,不存在结构干涉、无法加工的设计问题。对于设备选型人员来说,可直接基于这个模型调整筒体直径、长度、壁厚参数,快速适配不同容积、不同压力等级的使用需求,不需要从零开始搭建基础结构,能大幅提升前期方案设计的效率;对于三维建模学习者来说,这个模型涵盖了薄壁筒体、曲面封头、焊接结构、鞍座支撑等典型的压力容器结构特征,能很好地练习曲面建模、装配约束、工程图导出的相关操作,理解承压设备的设计逻辑,避免出现违背工程实际的设计错误。
