牵引式方管焊接车架框架结构设计

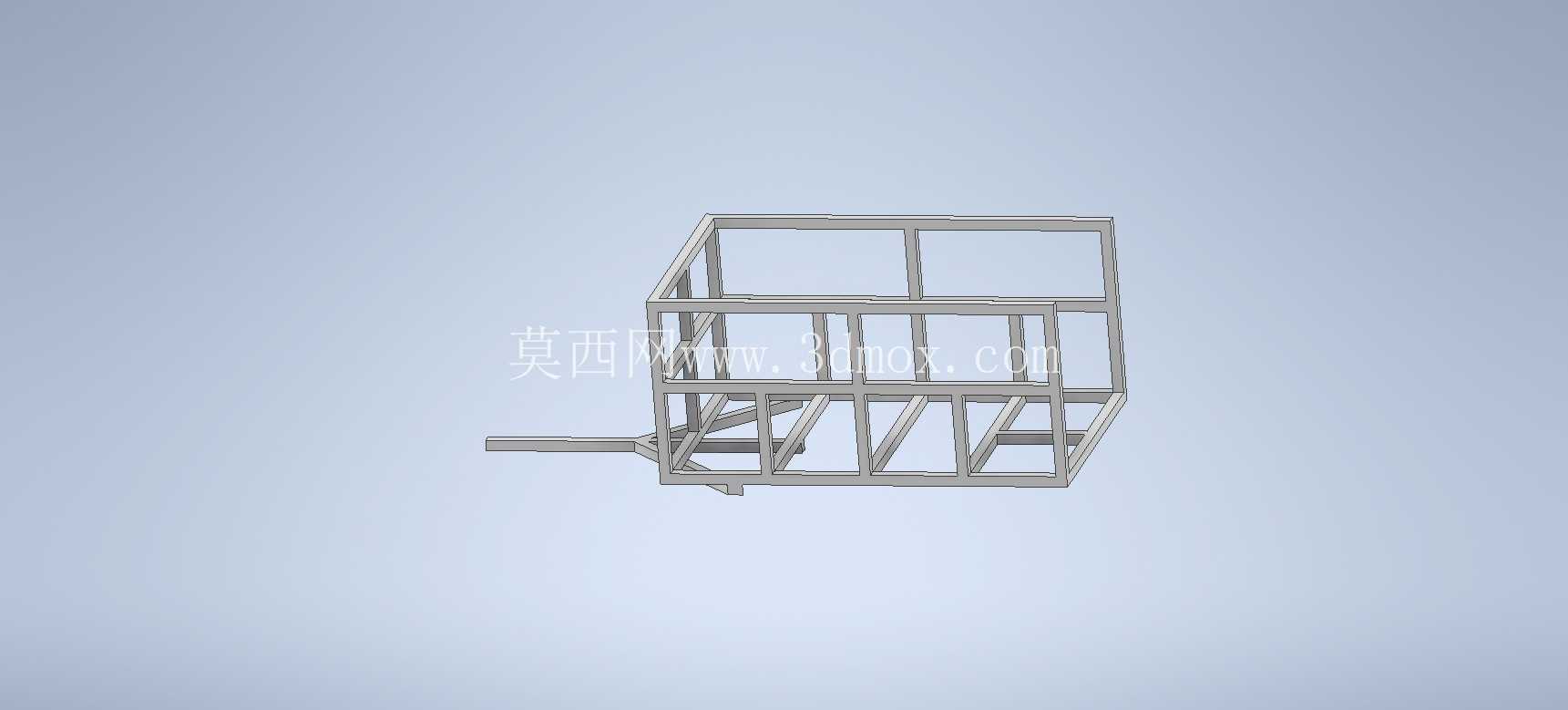

　　该框架结构为牵引式移动载具的核心承载骨架，主要应用于厂区物料周转、短途轻型货物转运、小型设备移动搭载等场景，可适配非道路短途移动作业需求，作为各类上装功能模块的安装基础载体，承担整体载荷传递、牵引受力传导、上装部件固定的核心作用。从结构受力逻辑来看，整体采用矩形方管作为主型材，通过焊接拼接形成笼式框架结构，前端延伸出的牵引连接段为核心受力部件，直接与牵引动力端的挂钩连接，承担起步、制动、转向过程中的全部纵向与横向载荷，因此该段型材与主框架的连接位置采用了斜撑补强设计，通过三角形稳定结构分散牵引端的集中应力，避免牵引位置出现焊缝撕裂、型材变形的问题。主框架的竖向与横向型材排布遵循载荷传递路径设计，底部的纵向方管为主要承重梁，承担上装载荷的垂直向下作用力，横向连接方管将各纵向梁连接为整体，避免单根型材出现独立受力的失稳情况，竖向方管则作为侧围支撑，既可以为上装的侧板、挡板、防护栏提供安装点位，也能提升框架整体的抗扭刚度，在非平整路面行驶时，抵消路面颠簸带来的框架扭转变形，保证整体结构的几何精度不发生不可逆偏移。

　　从安装边界来看，框架整体为长方体笼式结构，前端牵引段长度根据通用牵引挂钩的连接尺寸预留，保证与常见的厂区牵引车、小型拖拉机牵引座的匹配性，主框架的内部净空尺寸可适配标准尺寸的物料箱、小型作业设备的安装需求，底部预留了脚轮或者行走轮组的安装孔位，可根据实际使用场景选配固定支脚、定向轮、万向带刹车轮等不同行走支撑部件，侧围的方管平面上预留了标准化的安装孔位，可直接通过螺栓固定各类上装附件，无需二次在型材上打孔焊接，降低现场改装的工作量。

　　设计过程中优先考虑了焊接工艺的可行性，所有型材的拼接位置均采用直角对接配合斜撑补强的形式，避免复杂的相贯线切割，降低下料与焊接的加工难度，适合常规的钣金焊接车间批量加工，所有焊缝均采用连续角焊缝，在应力集中的牵引连接、底部主梁拼接位置增加了三角加强筋板，进一步提升连接位置的疲劳强度，应对频繁启停、颠簸路面带来的交变载荷。框架的上部型材平面保持同一水平面，可直接作为承载平面铺设钢板或者格栅板，形成平整的载货平台，也可根据需求在上方加装货厢、设备机柜、作业工装等不同功能模块，具备较强的通用适配性。

　　在结构刚度校核层面，通过对主承重梁的截面惯性矩计算，匹配常规轻型载具的额定载荷需求，保证满载情况下主梁的挠度在允许范围内，不会出现永久性的塑性变形，侧围的竖向方管间距经过优化，既不会因间距过大导致侧围防护强度不足，也不会因间距过小造成整体重量冗余，兼顾结构强度与轻量化需求。牵引端的连接孔位采用通用尺寸设计，可适配不同直径的牵引销，无需额外制作转换接头，降低使用过程中的配件适配成本。整体结构无复杂曲面与特殊加工要求，所有零部件均为标准型材与标准紧固件，加工门槛低，维护更换方便，出现局部变形时可直接切割更换对应段的型材，无需整体报废，适合厂区、仓储、小型作业场景下的长期频繁使用。
