自动排水管道配件结构设计

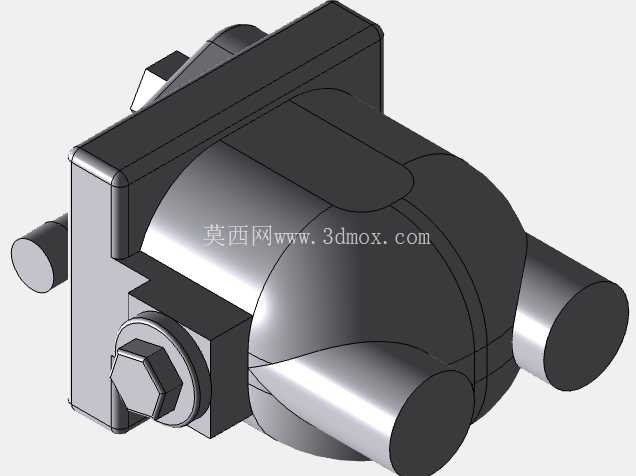

　　在气动管路、压缩空气输送系统以及低压流体输送管网的实际布设中，冷凝水积留是长期困扰运维人员的常见问题，带压管路内部的气态介质随温度变化会不断析出液态冷凝水，若不能及时将积水排出，会顺着管路流向末端用气设备，造成气缸动作迟滞、气动元件锈蚀、仪表检测精度失准等一系列故障，这款自动排水结构正是针对这类管路痛点开发的功能元件。从结构设计逻辑来看，该部件采用压铸成型的主体壳体，整体腔体做了圆弧过渡处理，没有直角积液死角，能够让汇入腔体的冷凝水依靠重力自然流向底部排水触发机构，避免腔体内残留积水滋生菌藻或者在低温环境下结冰胀裂壳体。

　　主体两侧的对接接口采用等径圆柱结构，可直接与同规格的气动软管、硬管做插接或者螺纹锁紧连接，接口的同轴度公差控制在0.1mm以内，安装后不会出现管路别劲、密封面错位渗漏的问题。侧面设置的六角锁紧结构是专门为现场安装预留的操作位，使用普通开口扳手即可完成部件的固定锁紧，不需要定制专用工装，适配车间常规运维工具的使用场景。顶部的方形安装法兰可将整个部件固定在设备机架、管路支架或者储气罐底部的预留安装位上，法兰面的厚度经过强度校核，能够承受1.0MPa以内的管路工作压力，不会在长期带压工况下出现法兰变形、密封失效的问题。在功能实现上，该结构依靠内部浮球式触发机构完成自动排水动作，无需外接电源或者额外的控制信号，当腔体内的冷凝水液位上升到设定高度时，浮球在浮力作用下抬升，带动内部密封阀芯开启排水口，积水在管路内部压力的推动下自动排出；当液位下降到安全位置后，浮球下落带动阀芯复位，密封排水口，避免管路内部的压缩介质随积水一同泄漏，整个动作过程无需人工干预，可实现无人值守的连续排水作业。

　　从安装边界来看，该部件的整体外形紧凑，主体最大外径控制在80mm以内，安装时不需要预留过大的操作空间，即使在管路排布密集的气动控制柜内部、设备侧方的狭窄走管区域也能顺利安装，两侧接口的中心距经过标准化设计，可直接替换同规格的老式手动排水阀，不需要对现有管路做切割、改道处理，大幅降低老旧设备的排水改造工作量。在细节设计上，壳体的压铸壁厚保持均匀，基本维持在3mm左右，既保证了壳体的结构强度，又避免了壁厚差异过大造成压铸成型时的缩孔、冷隔缺陷，内部流道的表面粗糙度控制在Ra6.3以内，减少流体流动时的阻力，也避免杂质在流道内壁附着卡滞浮球机构。

　　实际选型应用时，需要注意该部件适配的管路工作介质为压缩空气、无强腐蚀性的低压气体，不适用于含有大量固体颗粒、强腐蚀性流体的管路场景，若用于含杂质较多的管路，可在部件前端加装精度40μm的前置过滤器，避免颗粒杂质进入腔体卡滞阀芯，造成排水功能失效。在三维建模过程中，该结构的所有配合面都做了公差匹配设计，浮球的活动行程、阀芯的密封压缩量都经过运动仿真验证，不会出现动作卡滞、密封不严的问题，壳体的安装孔位、接口尺寸都符合现有管路配件的通用标准，可直接导入装配体完成管路系统的整体排布设计，减少设计人员重复建模的工作量。
