ANSI150标准承插式管道连接法兰结构

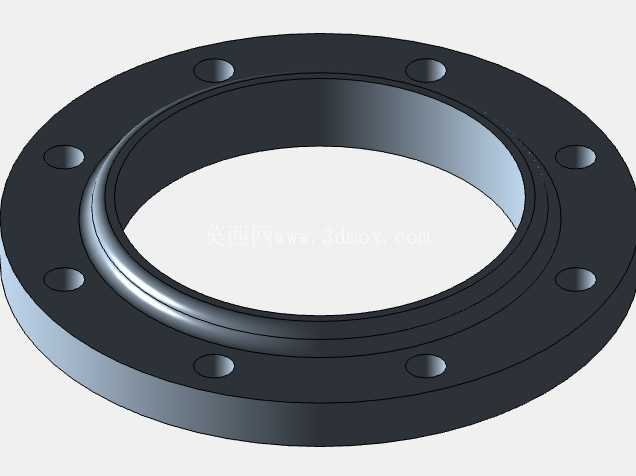

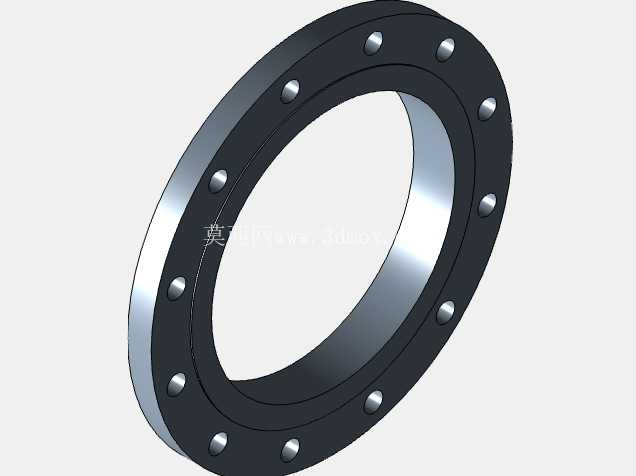

　　在化工流体输送、市政给排水、工业制程管网的搭建作业中，法兰是实现管段之间、管段与阀组/泵体/换热设备之间可拆卸刚性连接的核心承压部件，这款适配ANSI 150磅级压力等级的法兰，主要用于中低压常温流体管路的对接场景，常见于循环水系统、压缩空气管网、低压工艺物料输送管线的节点位置。从结构设计逻辑来看，这款法兰采用突面密封形式，中心通孔与对接管道的通径保持一致，避免通径突变造成的流体压损，密封面区域预留了垫片放置的环形台阶，安装时配合非金属平垫片或者金属缠绕垫片，依靠螺栓预紧力挤压垫片填充密封面微观间隙，实现管路的静密封，防止输送介质泄漏。

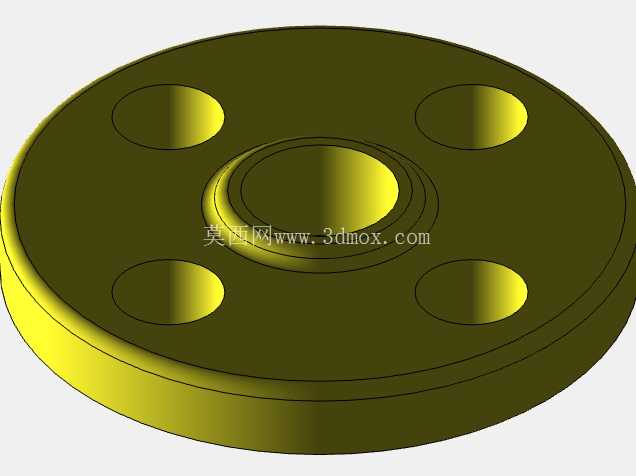

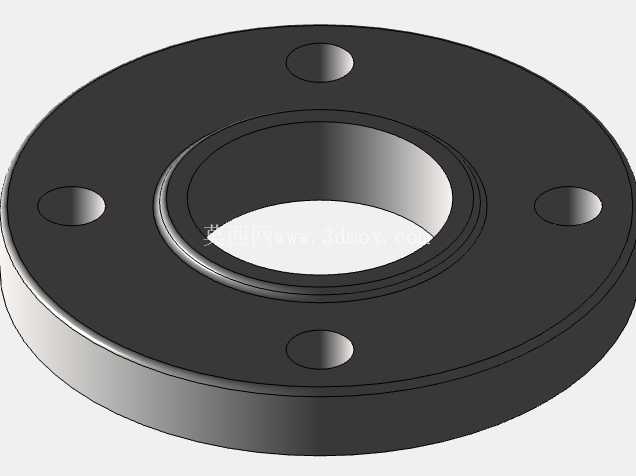

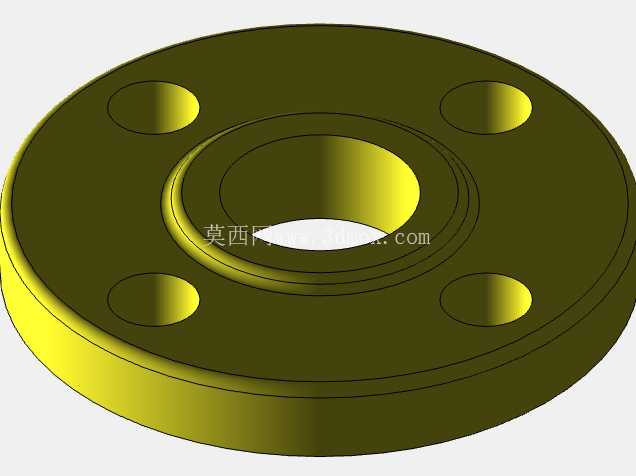

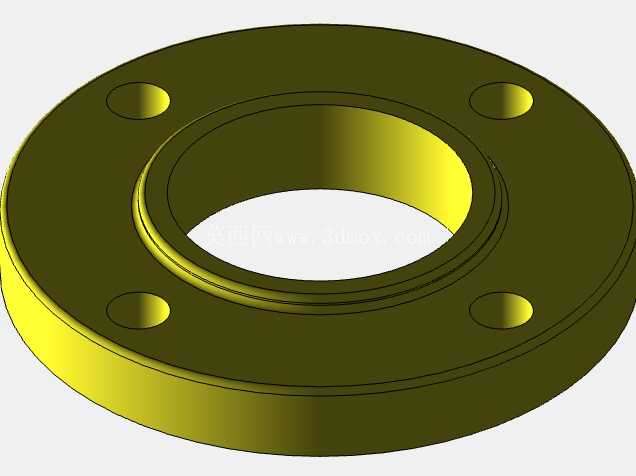

　　法兰盘本体上均匀分布4个螺栓通孔，孔位的分度圆直径严格匹配ANSI 150等级对应通径的安装尺寸要求，安装时螺栓从孔位穿入后配合螺母锁紧，预紧过程中需要遵循对角分次拧紧的操作规范，避免法兰面受力不均导致的密封失效或者法兰本体翘曲变形。从建模的设计思路出发，首先确定法兰的公称通径对应的中心孔尺寸，再根据压力等级核算法兰盘的整体外径与厚度，150磅级属于低压等级，法兰厚度不需要过大，在满足螺栓预紧承压强度的前提下尽可能控制本体重量，降低材料成本；螺栓孔的排布采用圆周均布的方式，保证每个螺栓承受的预紧力均匀，避免局部应力集中。

　　法兰背面与管道对接的位置设置了焊接坡口，适配承插焊的连接形式，安装时将管道插入法兰背面的承插孔内，沿接缝处完成角焊缝焊接，这种连接方式比对焊法兰的安装对位更简便，适合中小通径的低压管路安装作业，现场施工时不需要复杂的坡口加工，普通焊工即可完成焊接作业，安装效率更高。从安装边界来看，这款法兰的外径尺寸决定了安装时需要预留的操作空间，螺栓锁紧时需要预留扳手的转动空间，法兰对接面之间需要预留垫片的压缩厚度空间，安装完成后法兰外沿不能与周边的管线支架、设备壳体发生干涉，在管线排布的三维设计阶段，就需要把法兰的外形尺寸纳入管线碰撞检查的范围，避免现场安装时出现空间不足的问题。

　　实际使用过程中，法兰的密封面需要做好防护，避免磕碰划伤，一旦密封面出现深度超过0.2mm的凹痕，就会导致垫片压合后存在间隙，引发介质泄漏，因此在仓储转运、现场安装的全流程都要注意密封面的保护，必要时加装临时防护盖。这款法兰的材质通常根据输送介质的特性选择，普通水系统、压缩空气系统可以选用普通碳素钢材质，有腐蚀性介质的场景则需要选用不锈钢或者衬塑材质，建模时已经预留了材质替换的参数接口，设计人员可以根据实际工况调整材质参数，快速生成对应工况的法兰模型。在管路系统的应力分析中，法兰节点是管路刚性突变的位置，需要重点核算螺栓预紧力、内压作用下法兰的应力分布，确保法兰本体的应力在材料许用应力范围内，避免长期运行过程中出现法兰变形开裂的问题。日常运维过程中，法兰连接位置是管线巡检的重点点位，需要定期检查是否有介质渗漏、螺栓松动的情况，尤其是系统启停出现温度压力波动时，螺栓可能出现应力松弛，需要及时按照规定扭矩复紧螺栓，保证密封可靠性。
