20x20规格V型槽工装定位构件

在中小规格压铸件的批量生产工序里，工装定位的精度直接决定了连续生产的良率波动，这类20x20规格的V型槽定位构件，主要适配小型压铸模具的模架定位、工位辅助装夹场景，在压铸工序的上下料定位、模具合模辅助对中环节都能发挥作用。从实际使用场景来看，这类构件多用于小型铝合金、锌合金压铸件的生产工装，对应加工的零件多为小型电子结构件、五金接插件的压铸成型工序，在模具合模前，V型槽结构可以快速对圆柱形导柱、定位销完成导向对中，避免硬合模造成的模腔磕碰、导柱拉伤问题，相比平面对位结构，V型槽的自定心特性可以降低人工上下模的对位难度，减少换模等待时间。

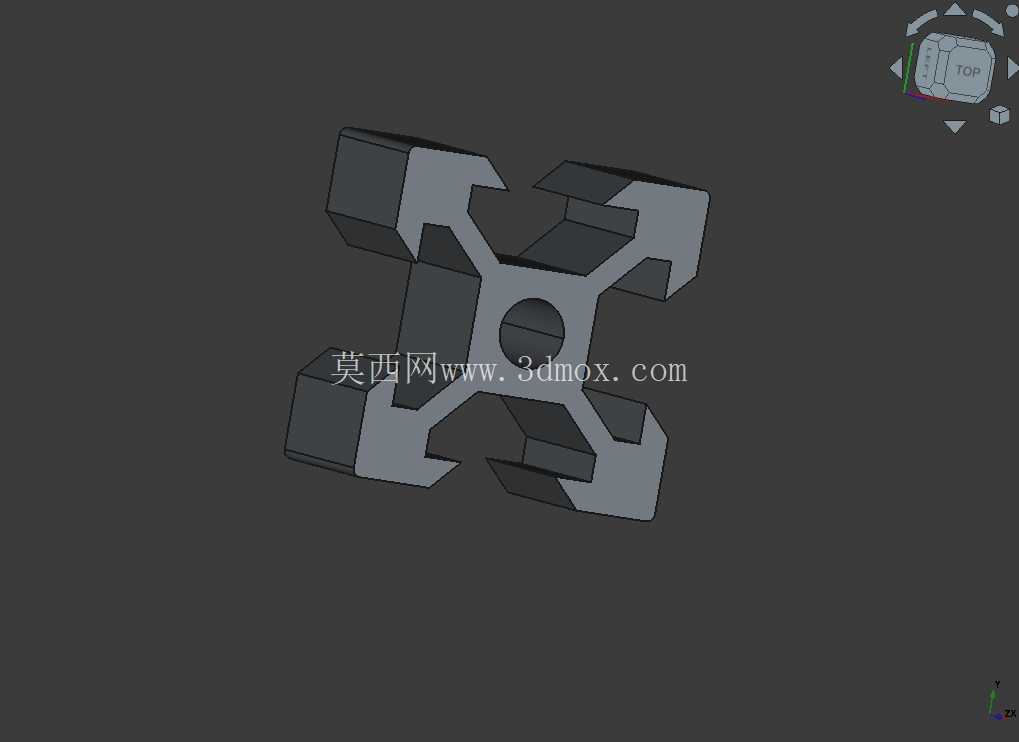

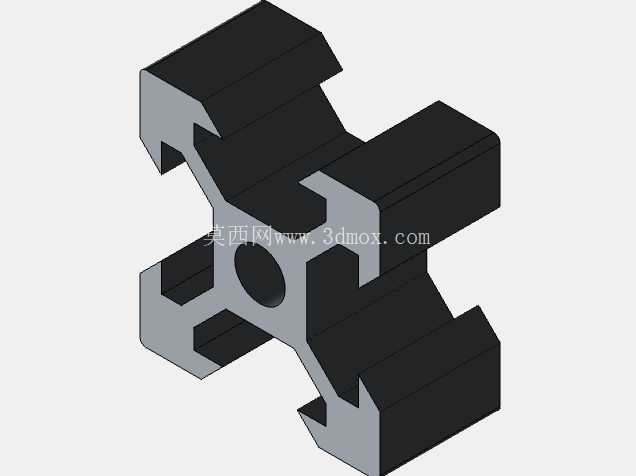

从功能特性上看，该构件采用十字对称布局，四个方向均设置开口V型卡位结构，中心预留贯通安装孔，可通过螺栓直接固定在模架基准面或者工装台面上，四个方向的V型槽开口角度统一，可同时适配四个方向的定位需求，在多工位旋转工装台使用时，无需调整构件安装角度即可满足不同工位的对位要求。V型槽的卡位接触面做了等宽平面处理，和标准圆柱定位件接触时为线接触过渡，既保证定位精度，又不会因为接触面过大造成卡滞，在长期反复开合的工装动作里，碎屑不容易积存在槽内，减少了定期清理的维护频次。

设计过程中首先确定的是安装边界尺寸，整体外轮廓控制在20x20mm的方形基准范围内，适配小型模架的标准安装槽位，不需要额外对模架进行二次加工即可直接替换原有定位块。中心安装孔的位置严格和构件形心重合，保证安装后四个方向的V型槽到中心的距离公差控制在±0.02mm以内，避免出现单侧卡位间隙过大、定位偏移的问题。V型槽的开口深度经过反复校核，既保证定位销进入槽内后有足够的卡入深度，不会在合模震动中脱出，又不会因为槽深过大造成定位销行程过长，影响合模效率。构件的边角位置都做了小尺寸倒角处理，避免安装过程中锐边划伤操作人员，也减少和相邻工装部件的干涉风险。

在实际选型适配时，这类V型槽构件可以直接安装在压铸模的动模、定模基准面的四个角位，和导柱配合完成粗定位，再配合精定位锁块完成最终合模定位，相比单独依靠导柱定位的结构，增加这类V型定位构件后，合模过程中的横向剪切力可以由V型槽分担，减少导柱的侧向受力，延长导柱和导套的使用寿命。在自动化上下料的压铸工位里，这类构件也可以安装在工装托盘上，对带圆柱基准的待加工压铸件进行快速定位，配合机械手取放料时，V型槽的导向特性可以抵消机械手取放的位置误差，保证工件每次放置的位置一致性，提升后续机加工工序的定位精度。

从结构强度角度考虑，该构件的壁厚设计均匀，没有出现局部壁厚过薄的应力集中位置，在压铸生产的高温工况下，均匀的壁厚可以减少热变形量，长期反复受热冷却后，V型槽的位置精度保持性更好，不会因为局部变形造成定位偏差。四个V型槽之间的连接筋做了加宽处理，在承受侧向挤压力的时候不会出现断裂变形，满足连续生产的强度要求。中心安装孔采用沉孔设计，螺栓安装后头部不会高出构件基准面，避免和相邻部件发生干涉，安装后构件上平面和安装基面的平行度可以得到保证，不会因为螺栓头部凸起造成构件安装倾斜。
