机用螺杆式夹紧虎钳三维结构

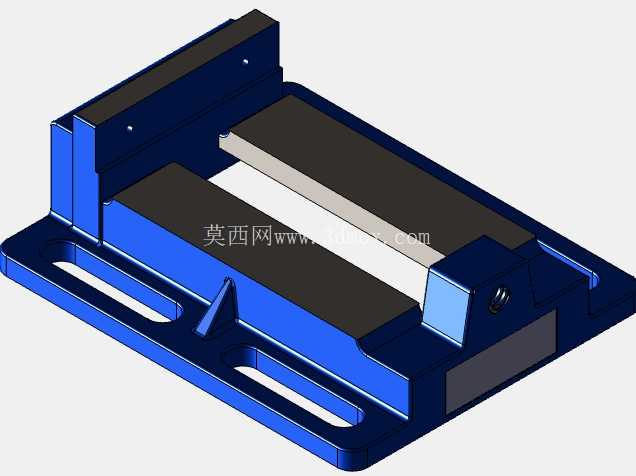

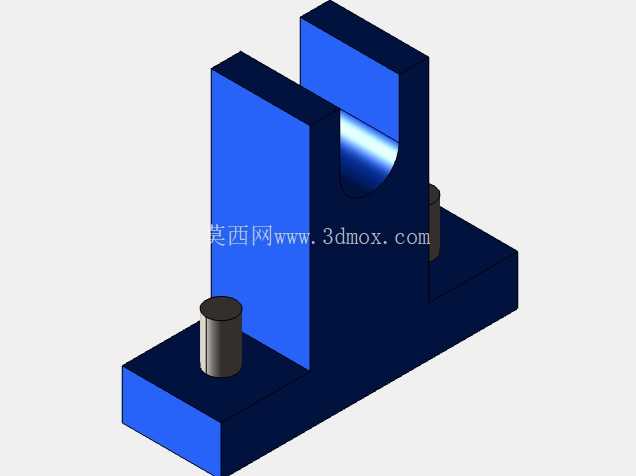

　　这款螺杆驱动的夹紧虎钳，是机械加工、钳工装配场景里最常用的手动工装之一，日常在铣床、钻床工位，或是钳工台的修配作业中，承担工件定位后夹紧固定的核心作用，避免加工过程中工件受切削力、装配敲击力出现位移，保障加工精度与装配操作的稳定性。从结构设计逻辑来看，整体采用C型开式基座布局，基座底部开设两条平行的长条形安装槽，可适配不同工位的T型槽螺栓安装间距，安装时无需额外加工转接板，直接通过T型螺栓就能将虎钳固定在机床工作台或者钳工台面上，安装边界可覆盖多数常规中小型机加工工位的装夹需求，基座本体采用一体化的框式加强结构，侧壁与底部做了等厚度的筋条过渡，在夹紧力施加过程中，可抵消活动钳身传导的反作用力，避免基座出现开口变形，保障长期使用后的夹紧精度保持性。

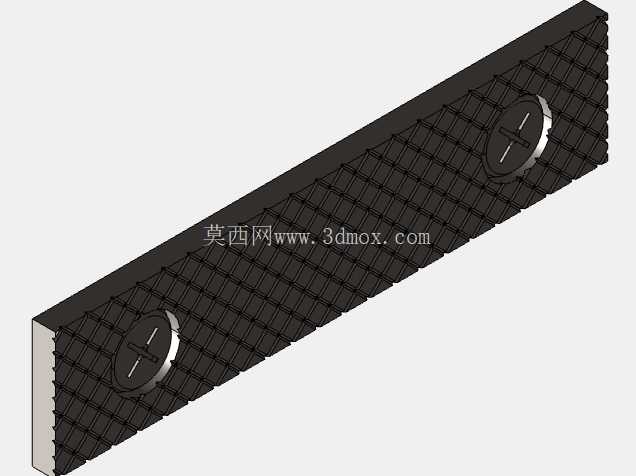

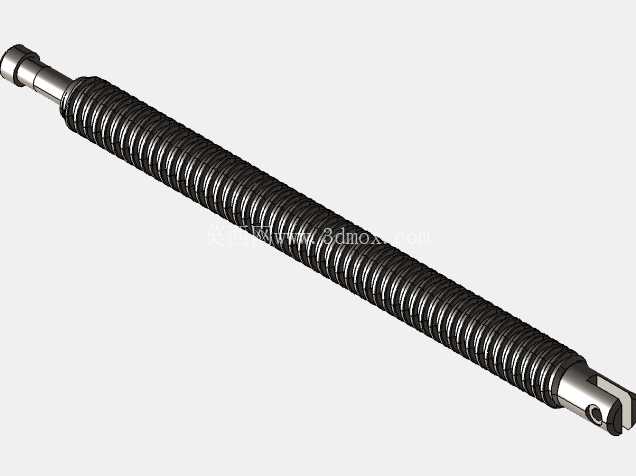

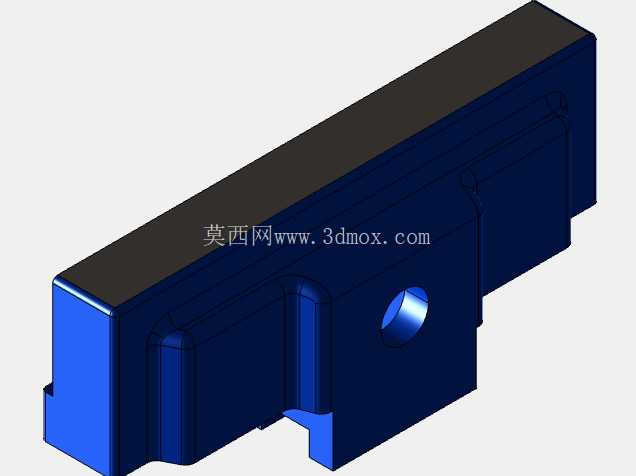

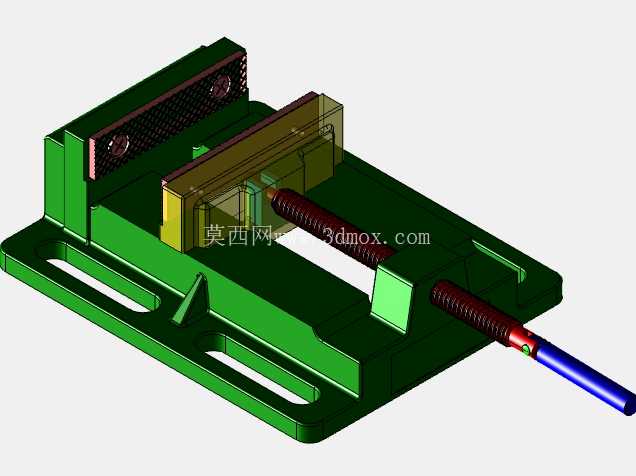

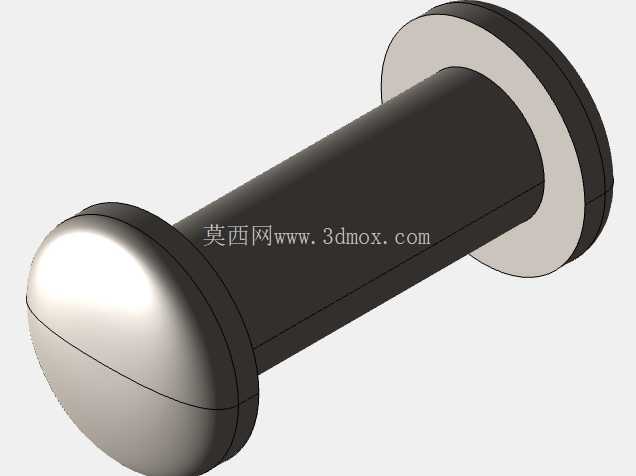

　　传动部分采用梯形螺杆副结构，螺杆一端通过轴向限位结构与固定钳身连接，仅保留旋转自由度，另一端穿过活动钳身的传动螺母，末端延伸出操作杆安装位，转动操作杆时，螺杆旋转带动螺母沿轴向平移，进而推动活动钳身沿基座的导向导轨做直线开合动作，梯形螺纹的自锁特性可以在夹紧后自动锁止，无需额外的锁紧机构就能保持夹紧力，即便加工过程中存在持续振动，也不会出现钳身松退的问题。活动钳身与基座的导向配合采用矩形导轨结构，配合面做了等间隙的公差设计，既保证活动钳身移动过程无卡滞，又能控制钳身上下、左右的窜动量，避免夹紧时工件出现上翘或者侧偏，钳口位置预留了可更换钳口板的安装孔位，日常使用中可根据加工工件的材质、外形更换带V型槽、软质材质或者防滑齿的钳口板，适配圆棒、薄壁件、异形件等不同类型工件的装夹需求，无需更换整个虎钳本体就能拓展装夹适用范围。

　　从实际使用的功能特性来看，这款虎钳的开合行程覆盖了常规中小型零件的装夹尺寸范围，钳身开口量可满足多数五金零件、小型结构件的装夹需求，夹紧力通过螺杆的机械传动施加，操作人员可通过操作杆的力臂长度控制夹紧力大小，针对薄壁易变形工件可适当减小夹紧力避免夹伤，针对重载切削的钢件则可施加更大的夹紧力抵抗切削冲击。设计过程中充分考虑了车间日常使用的维护便利性，螺杆与导轨的配合位置预留了润滑脂加注的间隙，日常维护时只需定期在螺纹面、导轨面涂抹润滑脂，就能降低传动磨损，延长使用寿命，整体结构无复杂的液压、气动元件，纯机械结构的故障率极低，即便在无气源、无液压动力源的普通钳工工位也能正常使用，适配多类无动力辅助的作业场景。

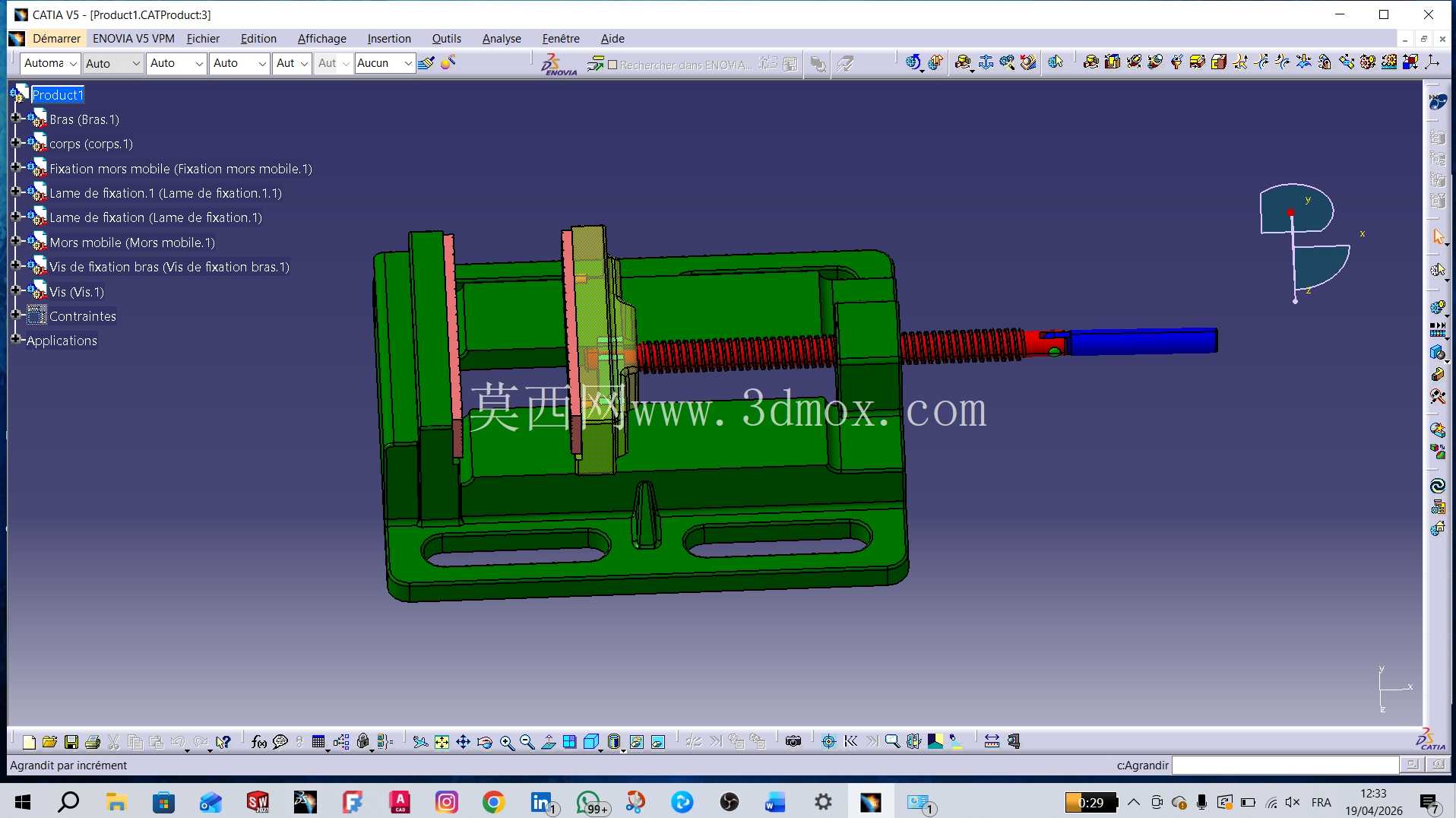

　　在三维建模过程中，各部件的配合公差、安装孔位尺寸都按照实际工装的加工要求做了对应设置，基座的安装槽间距、钳口高度、螺杆中心高都参考了通用机用虎钳的行业常用参数，可直接作为工装设计的参考模型，也可用于工位布局的三维仿真，验证虎钳安装后与机床主轴、刀具的干涉边界，提前规避实际安装时的空间冲突问题。
