百公斤级Peddinghaus铁砧配套焊接支架结构

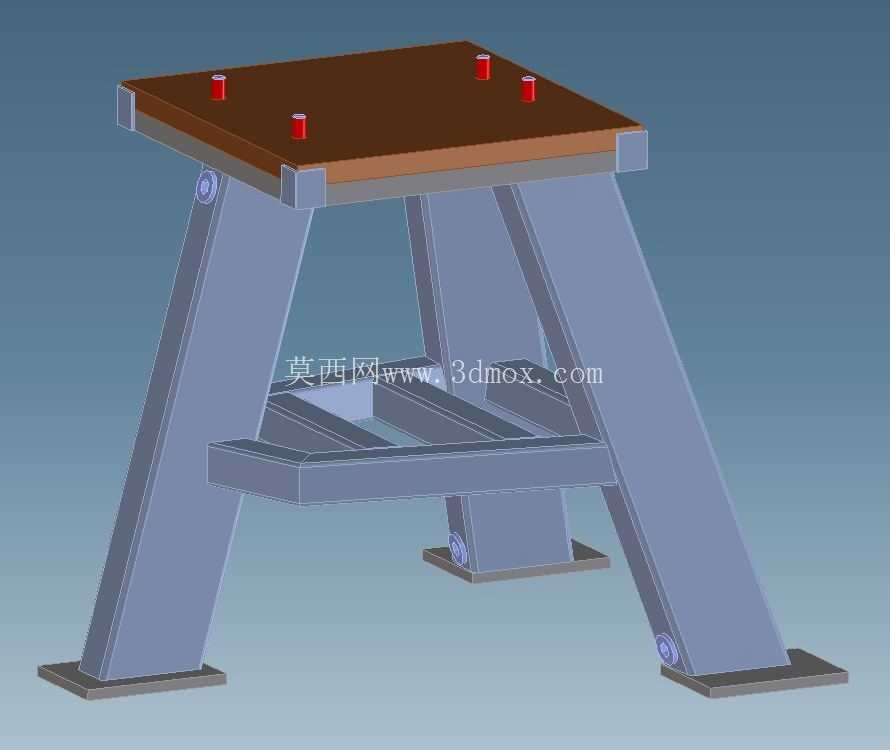

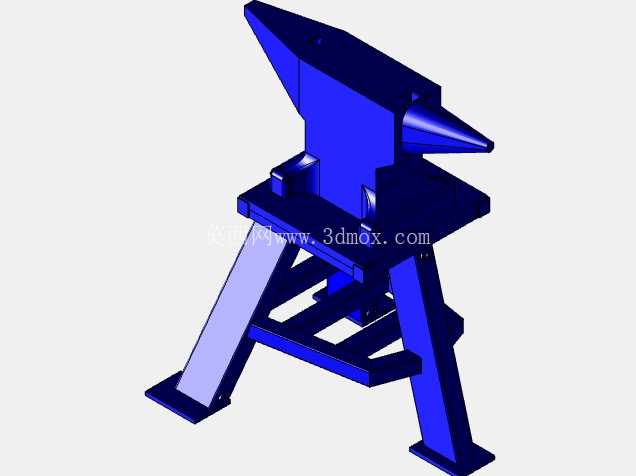

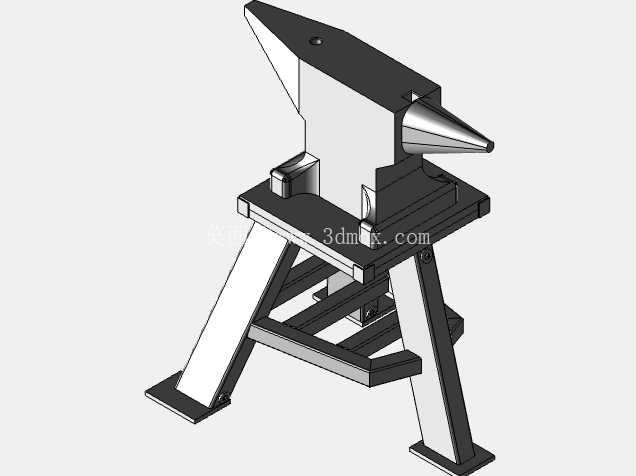

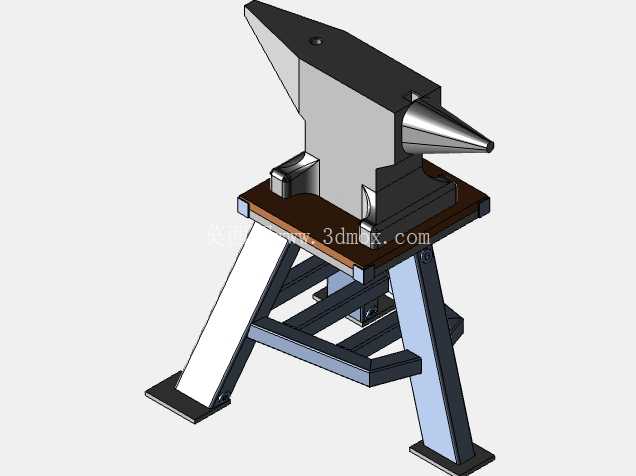

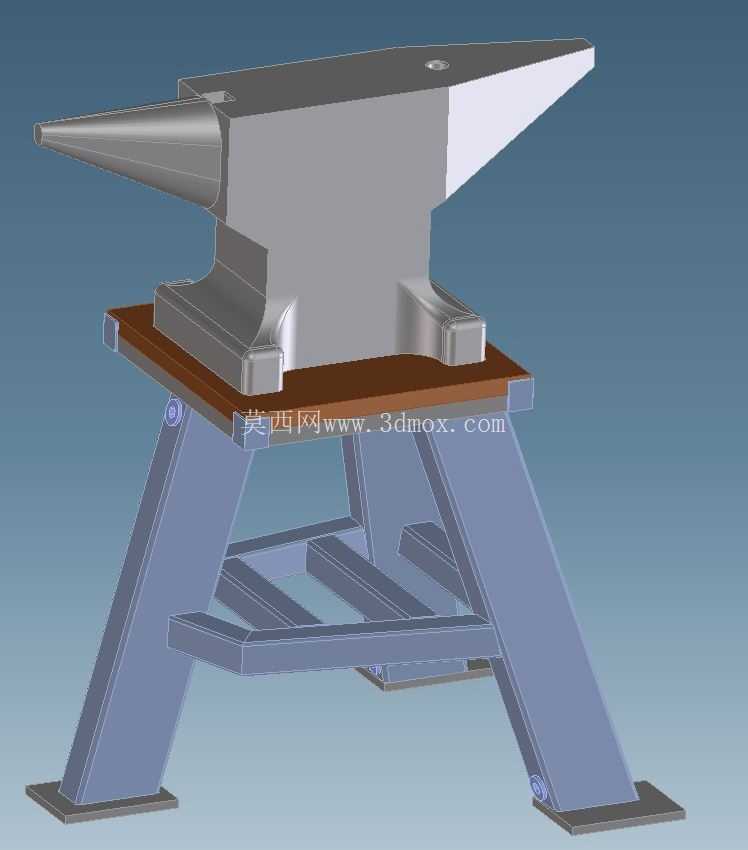

　　在金属锻打、五金修配、小型手工锻造作业场景中，铁砧是承载工件冲击、提供刚性作业基准的核心工装，常规落地放置的铁砧容易在反复锤击下出现位移、台面晃动的问题，直接影响锻件成型精度与作业安全，配套专用支架的设计就是为了解决这一现场痛点。这套适配100公斤级Peddinghaus铁砧的支架，整体采用不同规格的管材焊接成型，摒弃了传统铸铁支架成本高、抗冲击韧性不足的缺陷，通过管材的截面特性吸收锤击过程中的振动能量，同时兼顾结构刚性与制造成本。从结构布局来看，支架采用四斜撑向外展开的支腿形式，支腿底端设置带安装孔的平底固定板，可通过膨胀螺栓与地面基础固定，大幅提升整机的抗倾覆能力，即使承受大角度斜向锤击力也不会出现侧翻风险。

　　支腿之间设置多道横向连接横梁，一方面形成稳定的框架结构避免支腿受载后外张变形，另一方面横梁可作为临时置物台放置锻打用的錾子、冲子、量具等小型工具，提升作业便利性。铁砧与支架的连接面设置了硬质木质垫板，这层垫板并非简单的缓冲件，其作用是阻断金属锤击产生的高频振动直接传递到焊接支架，避免长期受振导致焊缝开裂，同时木质材料的微变形特性可以让铁砧底面与支架顶面完全贴合，消除安装间隙带来的局部应力集中。支架的立柱部分采用端盖密封结构，内部填充铅块，这一设计是为了在不额外增加过多整体重量的前提下，降低支架的重心高度，同时利用铅的高密度特性吸收振动能量，减少锤击时的共振回弹，让作业人员的锤击力更高效地传递到工件上，避免无用的振动损耗。

　　从安装边界尺寸来看，支架整体高度适配成年站立作业的人机工程要求，作业面高度保持在操作人员腰腹位置，避免长期弯腰作业带来的职业损伤；支腿外展的跨度经过核算，在保证稳定性的前提下不会占用过多车间作业面积，适合小型加工门店、个人工坊、维修站点的空间布局。设计过程中优先考虑了焊接工艺的可行性，所有管材连接节点都采用满焊工艺，焊后做打磨去应力处理，避免焊接残余应力在长期冲击载荷下释放导致结构变形；支腿底部的固定板预留了长条形安装孔，可适配地面基础螺栓的位置误差，降低现场安装的对位难度。

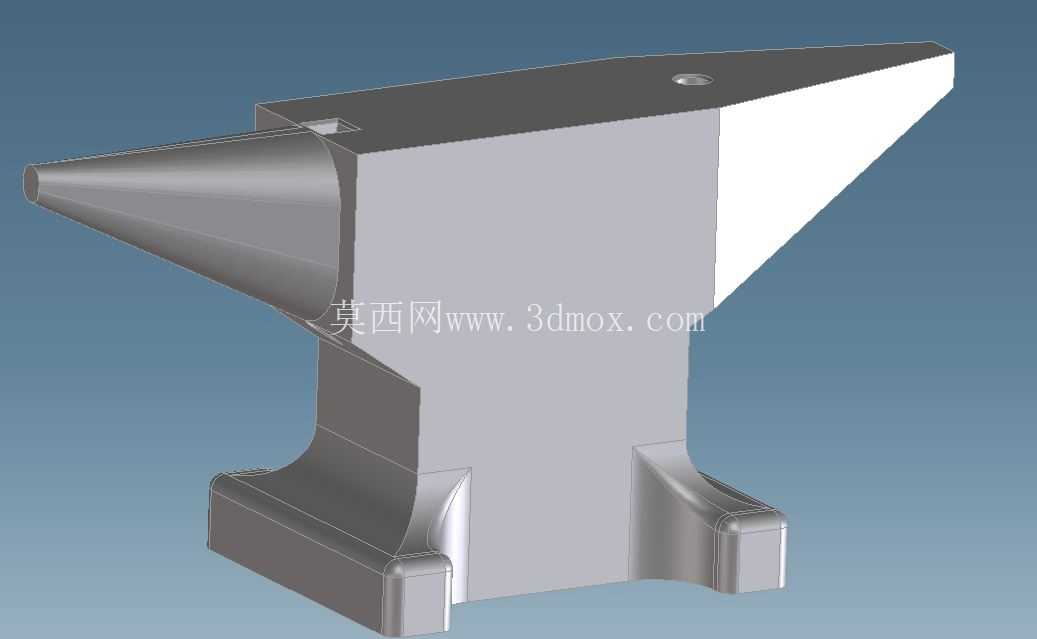

　　不同于市面上通用的铁砧支架，这套结构完全匹配Peddinghaus铁砧的底部安装尺寸，铁砧底部的定位凸台可以直接卡入支架顶面的对应限位槽，安装时不需要额外做打孔适配，放置后即可完成初步定位，锁紧固定螺栓后就能投入使用。在实际使用场景中，这套带支架的铁砧可满足小型农具修配、五金件锻打、首饰冷作、刀具修磨等多种作业需求，支架的刚性足以承受100公斤级铁砧配套的大锤锤击载荷，长期使用不会出现支腿变形、焊缝开裂的问题。结构设计上没有多余的装饰性构件，所有部件都服务于提升稳定性、减振、易用性的核心功能，管材选型兼顾了壁厚强度与材料成本，普通具备焊接能力的加工点都可以参照结构完成制作，具备很强的实用推广价值。
