带密封结构的金属柔性直公连接器

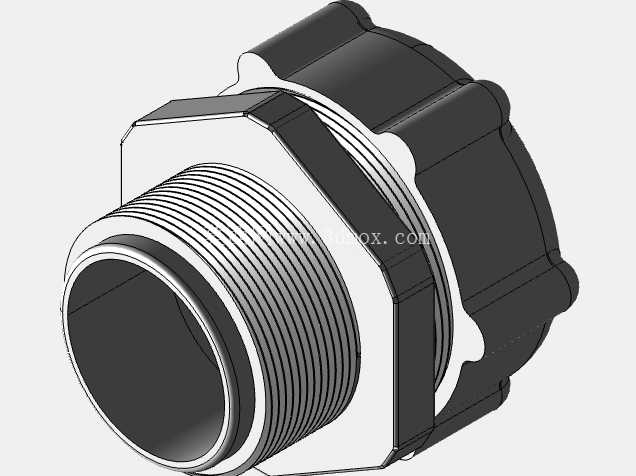

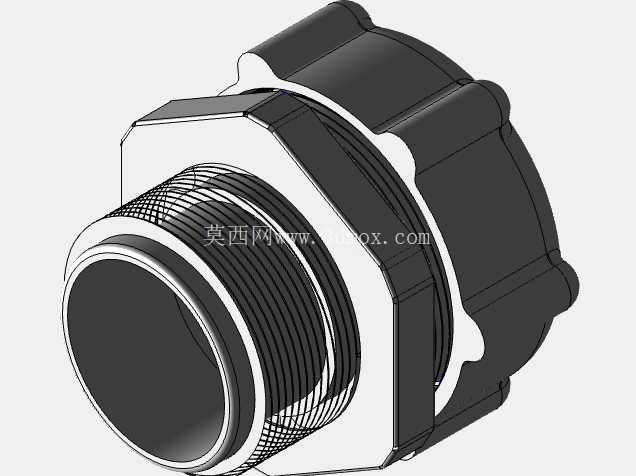

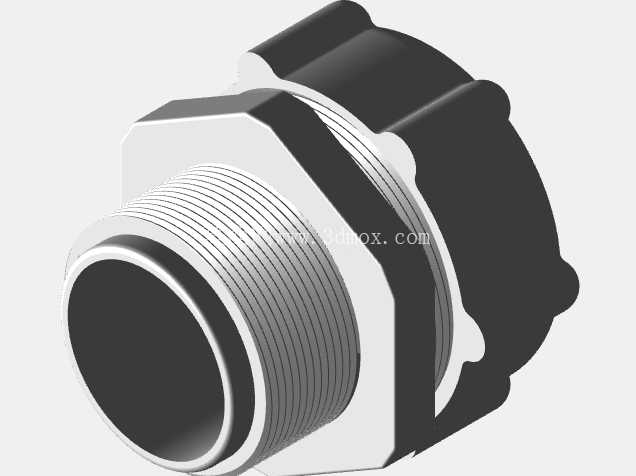

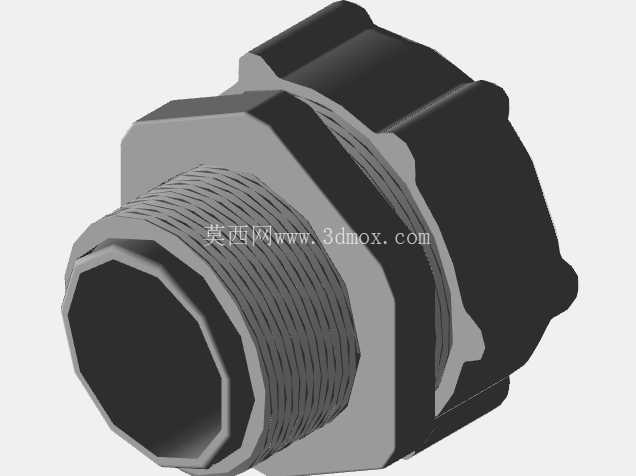

　　在工业流体输送、电气穿线防护、气动液压管路布设的现场场景里，这类直公结构的柔性连接器是管路对接环节的常用基础零件，主要承担硬管端与柔性软管、波纹管护套之间的过渡衔接功能，解决不同材质管路对接时的同轴度偏差、小幅振动位移带来的密封失效、连接松脱问题。从结构设计来看，零件主体采用压铸工艺成型的金属壳体，外表面做了防滑的凸棱结构，不管是手动预紧还是用扳手辅助夹持，都能提供足够的摩擦力矩，避免安装时打滑损伤壳体表面。一端加工有标准外螺纹，用于和设备箱体、硬管接头的内螺纹端直接旋合对接，螺纹根部预留了密封件安装槽位，可搭配O型圈或者密封垫片实现端面静密封，杜绝螺纹配合间隙的渗漏问题。

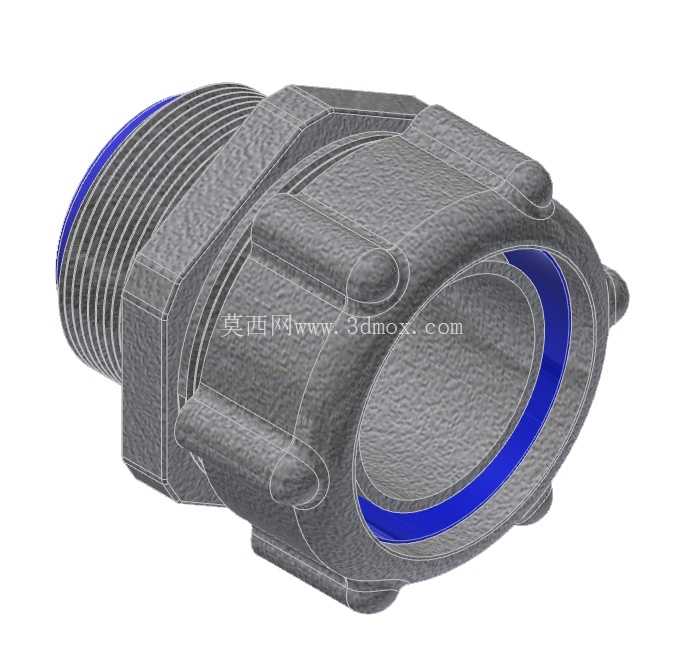

　　另一端是柔性管对接端，内壁设计有环形的卡合槽与密封压合面，图中可见的蓝色环带就是内置的弹性密封件，当柔性管、穿线波纹管插入接头内腔后，配合配套的锁紧螺帽旋紧，就能将软管外壁牢牢压合在密封环上，既可以实现流体管路的介质密封，也能在电气穿线场景下阻挡灰尘、水汽进入线缆防护管路，满足IP65左右的常规防护要求。设计过程中优先考虑了安装边界的适配性，接头主体的六角（多凸耳）外形尺寸匹配常用扳手的开口规格，不需要定制专用安装工具，现场施工时普通活动扳手、开口扳手就能完成紧固操作；整体轴向长度控制在常规管路接头的通用尺寸区间，不会因为接头过长挤占管路布设空间，在狭小的设备舱、走线槽内部也能顺利完成安装。

　　壳体外部的凸耳结构除了安装时的夹持作用，还能在接头长期受振动的工况下，避免锁紧螺帽出现回旋松脱，部分工况下还可以配合卡簧、防松卡扣进一步提升连接可靠性。这类接头的应用场景覆盖很广，气动设备的气源管路对接时，它可以连接硬质气源主管和设备端的柔性气动软管，缓冲设备运行时的小幅振动，避免硬管连接长期受振出现焊缝开裂、螺纹滑牙问题；电气柜的穿线防护场景中，它可以固定在柜体侧壁的开孔上，外侧对接柔性波纹管，保护内部穿出的电缆不受拉扯、磨损，同时阻挡外界的粉尘、切削液进入柜内；低压流体输送管路里，搭配不同材质的密封件，还可以用于输水、低压油路的管路对接，兼容塑料软管、橡胶管、金属波纹管等多种柔性管路材质。

　　从建模细节来看，壳体的压铸拔模角度做了合理设置，所有转角位置都预留了压铸工艺要求的圆角，避免成型时出现应力集中、填充不满的缺陷；密封槽的尺寸公差按照弹性密封件的压缩比要求设计，保证密封件装配后有合理的压缩量，既不会因为压缩量过大导致密封件过早老化失效，也不会因为压缩量不足出现渗漏。螺纹端的尺寸符合通用管螺纹的标准规范，可以和市面上绝大多数同规格的内螺纹接头直接互换，不需要做额外的适配加工；柔性端的插接深度做了明确的尺寸限位，软管插入后抵到内腔的限位台阶，就能保证密封面完全贴合，不会出现插接不到位导致的密封失效、管路脱开问题。在设备选型匹配时，只需要确认对接端的螺纹规格、适配柔性管的外径尺寸，就可以直接选用，不需要额外修改结构，能大幅缩短管路系统的设计、安装周期，降低现场施工的适配成本。
