带关节组件的拼装城堡结构设计

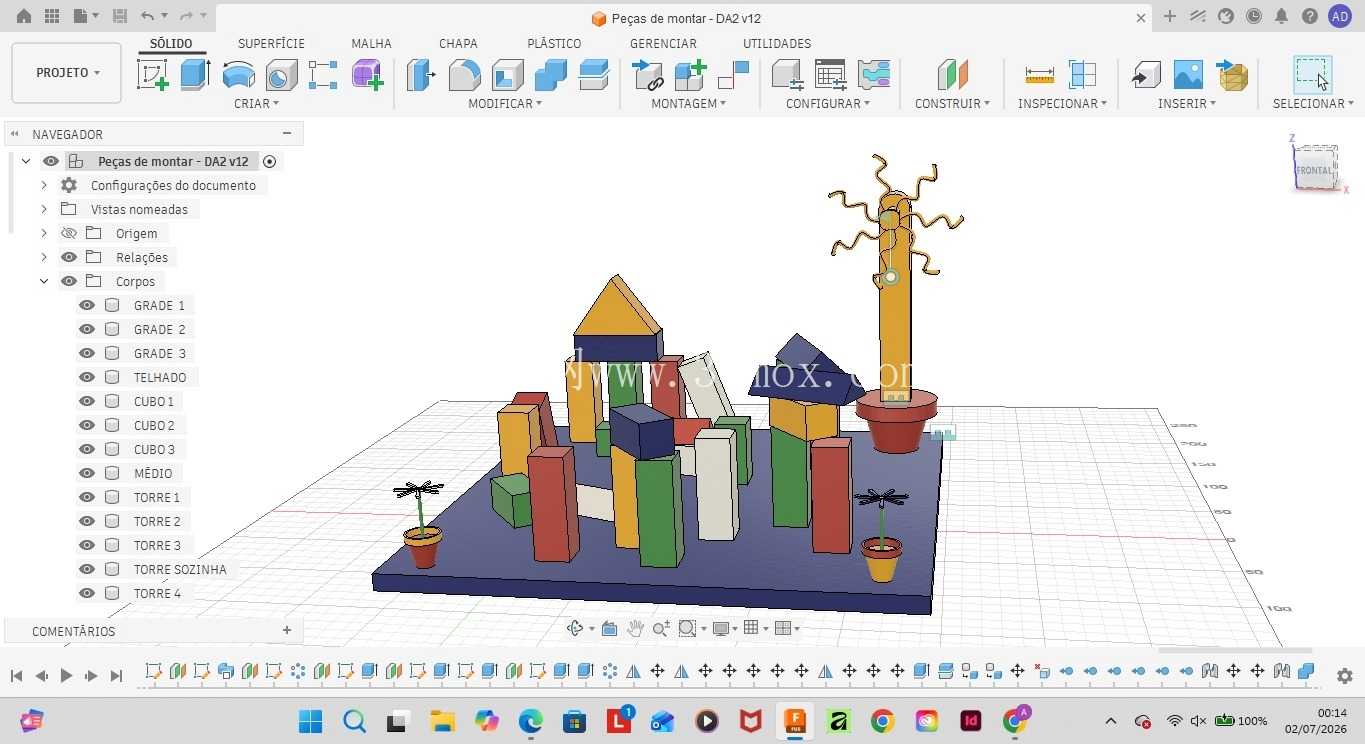

　　这款拼装城堡结构的设计，最初是面向结构组件运动特性验证的教学演示场景开发，核心是通过具象化的城堡造型，直观展示刚性连接与旋转关节在组合装配中的实际表现，可用于机械基础教学中装配约束、运动副原理的演示教具，也可作为创意拼装摆件的结构原型，适配桌面展示、青少年科创实践等多个场景。从整体结构来看，整个城堡搭建在一块矩形的基座平台上，基座作为所有构件的安装基准，平面度公差控制在0.2mm以内，保证所有立柱、墙体构件安装后不会出现倾斜偏移，基座底部预留了10mm高度的支撑边，既可以避免底部直接与接触面摩擦，也为后续加装发光组件、旋转驱动模块预留了安装空间。

　　城堡主体由多组不同高度、不同截面的立柱构件组成，立柱采用方形截面设计，边长统一为12mm，高度从20mm到80mm不等，不同高度的立柱错落排布，形成高低错落的城堡轮廓，立柱之间通过矩形墙体块完成连接，墙体块厚度为8mm，两侧预留了与立柱匹配的定位卡槽，装配时卡槽与立柱侧面的凸台配合，不需要额外粘接即可完成定位，装配间隙控制在0.1mm，既保证拆装的顺畅性，也不会出现装配后松动晃荡的问题。城堡顶部设置了两种不同造型的屋顶构件，一种是四棱锥造型的尖顶，另一种是三角形截面的坡屋顶，屋顶构件底部都预留了与立柱顶端匹配的安装孔，安装孔深度为5mm，刚好可以套在立柱顶端，定位准确且拆装方便。

　　结构中最核心的设计是两处关节组件，一处设置在最高的主塔楼位置，主塔楼顶端的装饰构件通过旋转关节与塔楼主体连接，关节采用 revolucionar 旋转副结构，旋转阻尼经过调校，既可以360度自由转动，也可以停留在任意角度不会自行滑落，用来演示旋转运动副的约束特性；另一处关节设置在侧边的风车造型构件上，风车叶片通过刚性关节与支撑柱连接，刚性关节没有多余的活动余量，用来展示固定连接的装配特性，和旋转关节形成直观的特性对比。整个模型的所有构件都采用统一的装配基准，所有安装定位特征都遵循模块化设计思路，单个构件的最大外形尺寸不超过90mm，最小的装饰构件尺寸控制在5mm以上，既满足3D打印的最小壁厚要求，也避免小零件过多导致的拼装难度提升。

　　安装边界方面，整个城堡装配完成后的总长度为220mm，总宽度为160mm，最高处到旋转装饰件顶端的总高度为180mm，放置在常规桌面展示时，只需要预留250mm*200mm的平面空间即可，不需要额外的固定结构，依靠基座自身的重量就可以保持稳定。在设计过程中，特意将所有构件的装配方向都设置为垂直上下装配，没有侧向卡扣或者需要旋转锁紧的结构，拼装时不需要额外工具，只需要按照定位特征对齐按压即可完成组装，非常适合用于装配流程演示，让初学者可以快速理解不同连接方式的区别。构件的边角位置都做了R1mm的圆角处理，既避免锐边划伤，也可以在3D打印时减少支撑结构的使用，降低打印后处理的工作量。侧边布置的小型盆栽装饰构件，同样采用插拔式的安装结构，底部的定位柱直径为3mm，插入基座上预留的对应定位孔即可固定，既丰富了整体造型的细节，也不会影响主体结构的装配逻辑。整个结构没有设置复杂的内部传动结构，核心是通过不同连接关节的对比，直观展示刚性连接与活动连接的差异，在教学场景中，学员可以通过亲手拆装、转动关节部件，直观理解不同装配约束的实际效果，比抽象的原理讲解更容易理解；在创意摆件场景中，可活动的关节部件也提升了整体的趣味性，使用者可以根据自己的喜好调整旋转部件的角度，打造不同的展示效果。
